开槽式曲柄滑块往复运动闭锁机构

项目分类:3D模型 发布时间:2021-10-12 ID:316021
  • 开槽式曲柄滑块往复运动闭锁机构
  • 开槽式曲柄滑块往复运动闭锁机构
  • 开槽式曲柄滑块往复运动闭锁机构
  • 开槽式曲柄滑块往复运动闭锁机构
  • 开槽式曲柄滑块往复运动闭锁机构

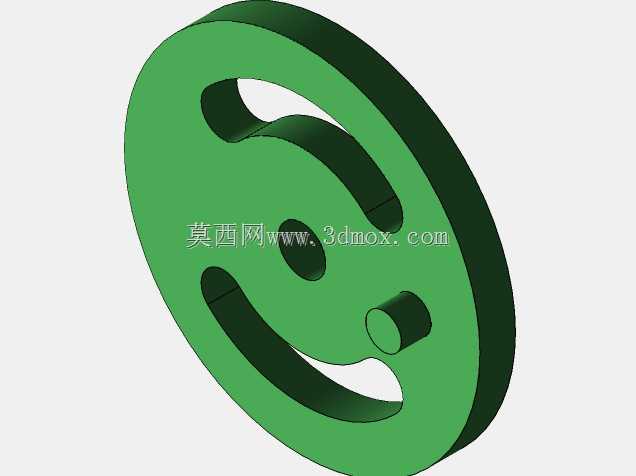

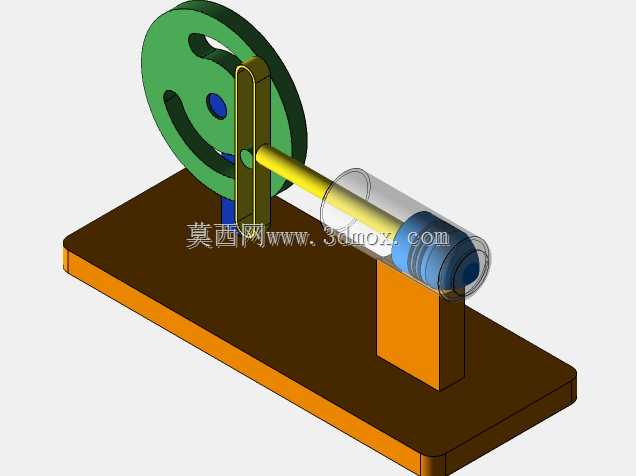

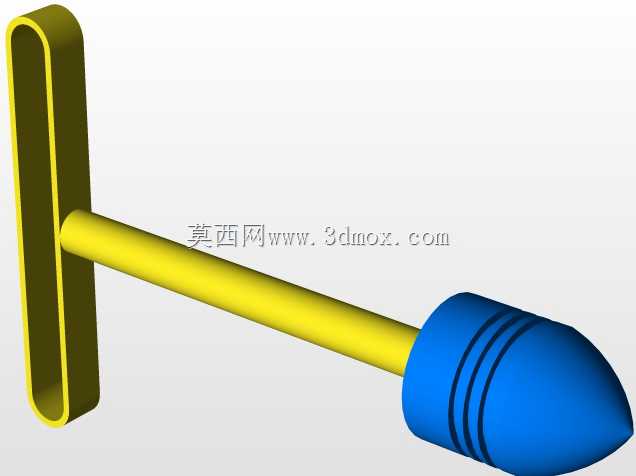

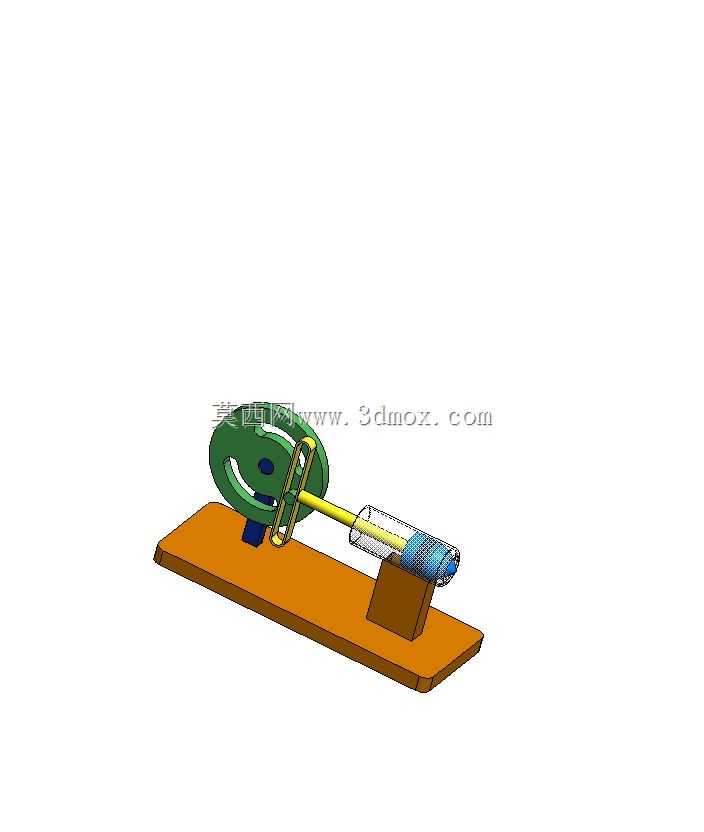

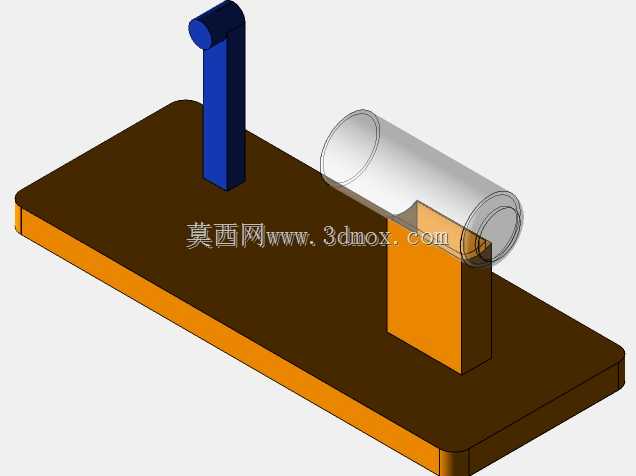

在轻工自动化输送线、小型冲压送料装置、计量泵驱动单元这类需要实现旋转与直线往复运动转换的工位上,这类开槽连杆式的闭锁传动结构一直是兼顾成本与可靠性的优选方案,不同于传统外置曲柄销配合滑块的结构,该机构将啮合槽直接加工在滑动轭部件上,旋转端的销柱直接嵌入槽内完成动力传递,省去了额外的铰接副连接件,整体传动链更短,长期运行下的铰接磨损点更少,维护周期能比同规格传统曲柄滑块结构延长近40%。从实际使用场景来看,这类结构尤其适合短行程、高往复频次的工况,比如小规格包装设备的推料工位,行程通常在30mm到120mm区间,往复频次最高可以支持每分钟180次循环,运行过程中滑动轭的运动轨迹完全被槽与销的配合约束,不会出现传统结构容易发生的侧摆卡顿问题,闭锁特性可以保证滑动件在两个行程端点位置不会因为负载波动出现窜动,对于需要精准停位的送料、顶出工位来说,能省去额外的定位锁止部件,压缩整体机构的安装空间。设计过程中首先要确认的是旋转盘的偏心距参数,这个数值直接决定了滑动轭的直线行程,偏心距每增加1mm,往复总行程就对应增加2mm,建模时需要先根据工况需要的推料行程反推偏心距,再校核销柱与滑槽的接触应力,通常销柱会采用轴承钢材质做表面淬硬处理,滑槽内壁镶嵌黄铜耐磨衬套,避免长期滑动摩擦导致槽宽扩量后出现传动间隙。整个机构的安装基准是底部的安装平板,平板上预留了四个沉头安装孔,孔位按照标准工业铝型材的槽间距设计,可以直接固定在欧标2020或3030型材的机架上,不需要额外加工转接板;旋转盘的中心轴孔预留了标准键槽,可以直接对接伺服电机或者减速电机的输出轴,轴端设置了轴用挡圈槽,防止运行过程中旋转盘轴向窜动。滑动轭的导向部分采用光轴配合直线轴承的结构,两根平行导向光轴的平行度公差需要控制在0.02mm以内,否则滑动轭往复运动时会出现卡滞,光轴两端通过支座固定在底板上,支座的安装面与底板的垂直度公差不超过0.01mm,保证导向精度。与滑动轭连接的执行端预留了外螺纹接口,可以直接连接推头、活塞杆这类执行部件,不需要额外做转接设计。从结构的受力特性来看,当旋转盘转动到销柱处于滑槽的上下极限位置时,滑动轭正好处于直线行程的两个端点,此时传动角为90度,机构的传力效率最高,闭锁锁止的效果最好,即使直线端承受一定的反向负载,也不会推动旋转盘发生反转,这个特性让该机构不需要额外添加逆止器就可以实现端点位置的位置保持,在小型手动冲压设备、实验室往复试验台这类场景下,甚至可以去掉驱动电机,直接在旋转盘上加装操作手柄,就可以实现手动驱动的往复动作,操作力比传统结构小30%左右。建模过程中需要重点做运动干涉检查,尤其是旋转盘上的销柱在滑槽内滑动的全程,要保证销柱与滑槽侧壁的间隙均匀,间隙值控制在0.01mm到0.02mm之间,间隙过大会导致传动回程差,影响停位精度,间隙过小则会增加滑动阻力,甚至出现高温胀死的问题;另外旋转盘转动过程中,要确认盘体边缘不会和滑动轭的框架部分发生刮碰,预留至少1mm的安全间隙。整个机构的外形轮廓长度根据行程不同通常在180mm到320mm之间,宽度在80mm到120mm之间,整体高度不超过100mm,属于紧凑型的传动单元,在设备内部排布时不需要预留太大的安装空间,适合在小型自动化设备内部做集成安装。和同类的凸轮往复机构相比,该结构的加工难度更低,所有部件都是常规的机加工件,不需要加工复杂的凸轮轮廓,普通的铣床、车床就可以完成所有零件的加工,制造成本比凸轮机构低近60%,而且后期调整行程只需要更换不同偏心距的旋转盘即可,不需要重新加工整个凸轮部件,换型调整的效率更高。在气动系统替代的场景下,该机构的运动速度稳定性更好,不会因为气源压力波动导致往复速度变化,对于需要匀速往复运动的涂布、辊压工位来说,运动平稳性的优势非常明显,运行过程中的噪音也比气缸驱动低15分贝以上,适合在对噪音有要求的实验室设备、办公类自动化设备上使用。
