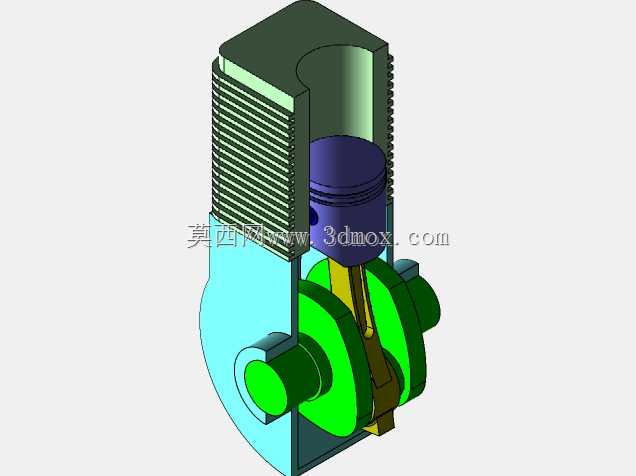

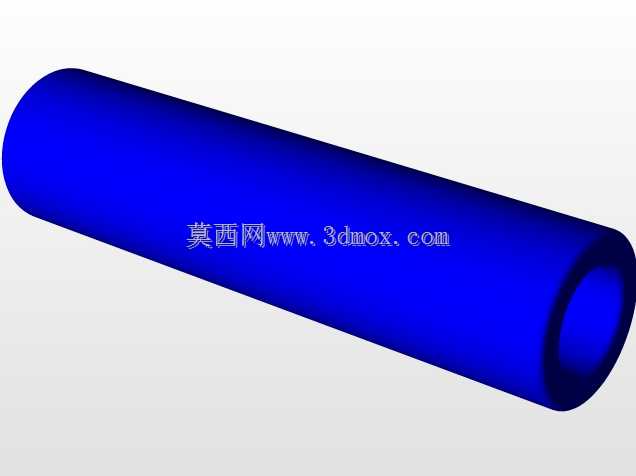

单缸发动机活塞曲柄连杆传动结构

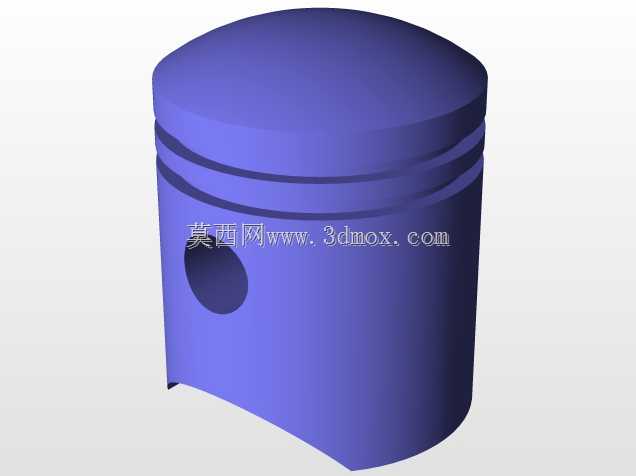

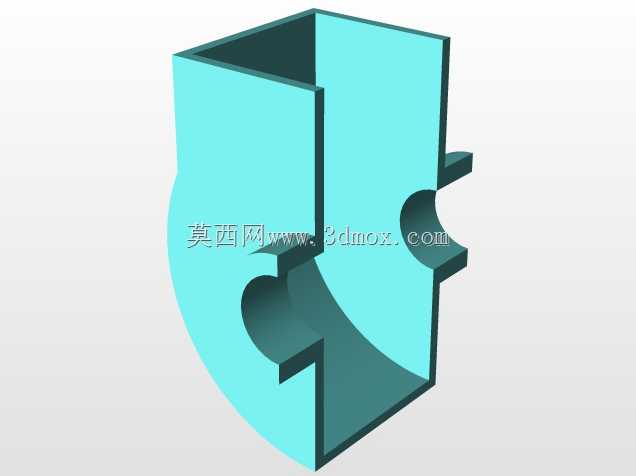

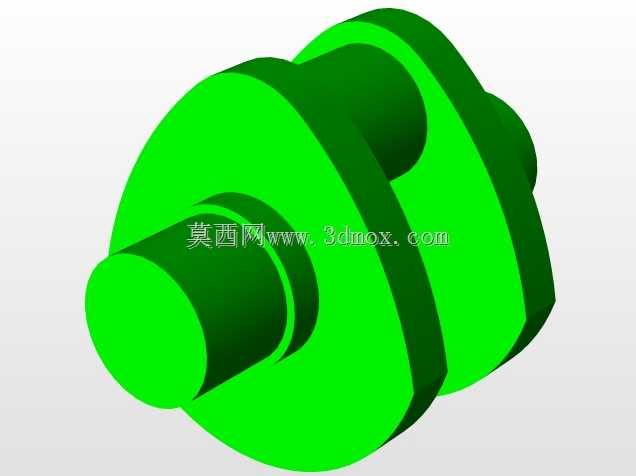

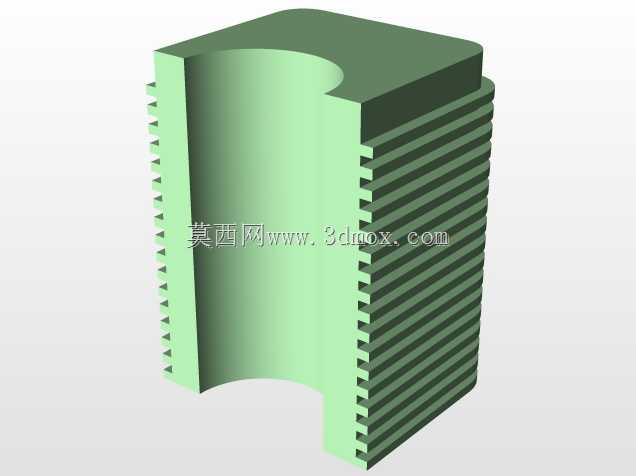

这套结构是往复式内燃机核心的动力转换单元，日常在小型通用汽油机、单缸柴油机、摩托车主动力单元、小型发电机组动力端都能见到同原理的成熟结构，核心作用是把燃料燃烧推动活塞产生的直线往复动能，通过连杆的铰接传动转换为曲轴的旋转扭矩，向外输出可驱动负载的回转动力。从结构细节来看，活塞部分采用了带环槽的设计，环槽预留了活塞环的安装位置，工作时活塞环可填补活塞与气缸壁之间的间隙，既可以密封燃烧腔的高压燃气，避免做功行程燃气下窜影响动力效率，也能均匀刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常积碳。活塞销孔与连杆小头采用铰接配合，预留了合理的配合间隙，保证运动过程中连杆可以随活塞位置变化灵活摆动，不会出现卡滞问题。连杆作为中间传力部件，杆身采用了适配受力方向的截面构型，可同时承受活塞传递的爆发压力与曲轴回转带来的交变惯性载荷，大小头的铰接位置都预留了润滑结构的布设空间，保证长期高速往复运动时不会出现异常磨损。曲轴部分采用整体式曲柄销与平衡配重的组合设计，平衡配重块可抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转时的振动幅度，曲轴两端的轴颈位置可适配轴承安装，直接对接缸体的轴承座实现回转支撑，输出端可直接连接飞轮、离合器或者负载输入轴，不需要额外加装复杂的转接结构。气缸部分采用了带散热鳍片的风冷结构设计，鳍片沿气缸轴向均匀排布，可在设备运转时通过流动空气带走燃烧产生的多余热量，维持气缸工作温度在合理区间，避免过热导致的部件变形或者润滑失效。设计过程中首先要确认的是活塞的行程参数，也就是曲柄销回转中心到曲轴主轴颈中心的偏心距两倍数值，这个参数直接决定了整机的排量大小，也会影响活塞运动到上止点时的燃烧室余隙容积，余隙过大会导致压缩比不足，燃料燃烧不充分，动力输出下降，余隙过小则可能在热膨胀状态下出现活塞顶撞气门或者气缸盖的故障。其次要校核连杆的摆动角度范围，确认活塞在全行程运动过程中，连杆不会与气缸内壁、曲轴箱内壁发生运动干涉，尤其是连杆大头随曲轴回转到最靠近气缸壁的位置时，要预留足够的安全间隙，避免高速运转时出现碰撞磨损。安装边界方面，气缸上端面预留了与气缸盖连接的螺栓孔位，可直接对接缸盖垫片与缸盖组件，曲轴箱部分的结合面可与下半部分箱体密封连接，曲轴两端的轴伸尺寸可适配不同的端盖与密封件，不需要对主体结构做大幅修改就能适配不同功率等级的整机需求。这类结构的设计合理性直接决定了发动机的运转平顺性、动力输出效率与使用寿命，建模过程中所有配合面的公差预留、运动部件的间隙校核都要符合实际加工装配的工艺要求，比如活塞与气缸壁的配合间隙要根据选用的材质热膨胀系数设定，铝合金活塞的间隙要略大于铸铁活塞，避免热机状态下出现拉缸故障；连杆大小头的衬套安装位要预留合理的过盈量，保证衬套压装后不会随轴转动出现松旷。
