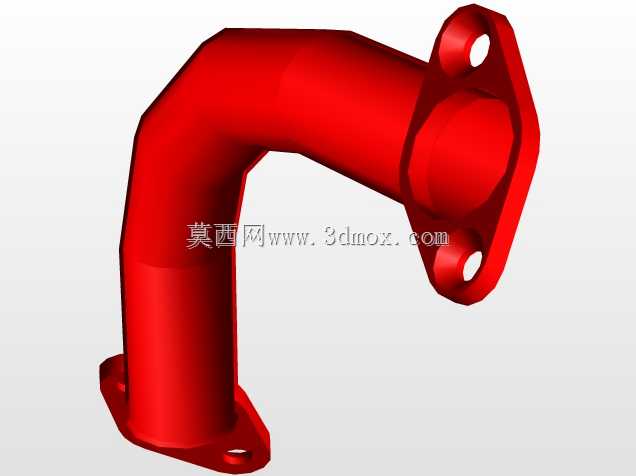

带双法兰安装座90度直角弯管结构

在流体输送管路系统的布局设计中，受设备安装空间、接口朝向错位、管路走向避让等实际工况限制，经常需要用到转向连接构件来改变管路的延伸方向，这款带双侧法兰安装座的90度直角弯管，就是针对紧凑安装空间下的管路刚性转向需求设计的连接构件。不同于常规无安装座的焊接弯头、螺纹弯头，这款弯管两端集成了带安装孔的法兰固定结构，不需要额外搭配独立法兰盘焊接组装，两端可以直接通过螺栓穿过法兰上的定位孔，与对应设备接口、管路端的法兰面完成刚性锁紧，既减少了现场管路装配的焊接工序，也能避免焊接变形带来的密封面错位问题，同时双侧法兰的固定形式能让弯管整体在设备上获得更稳定的支撑，不会因为管路内流体压力波动、设备运行振动出现接口松脱、管路移位的问题。

从实际应用场景来看，这类弯管常出现在小型内燃机的进气、冷却水路布局，液压站的阀组外接管路，工业设备的压缩空气分支管路，以及小型水泵的进出口转向连接位置，尤其是在设备内部安装空间局促，管路需要在垂直两个方向完成对接，同时要求连接点具备足够支撑强度的场景下，这种集成法兰的弯管比普通弯头加外接法兰的组合更节省安装空间，装配后的整体结构刚性也更强。

设计层面，这款弯管的主体流道采用等径圆弧过渡结构，转弯位置的内壁没有直角折角，流体经过转向位置时不会产生明显的涡流区，能有效降低管路内的流体阻力，减少压力损失，同时也能避免流体中的杂质在转角位置沉积堵塞管路。两端的法兰安装面与弯管的管口端面保持严格的垂直精度，法兰上的两个安装孔采用对称布局，装配时可以根据现场接口的螺栓孔位调整安装角度，适配不同朝向的对接需求。弯管的管身采用等壁厚设计，在保证整体结构强度能承受额定管路压力的前提下，尽可能控制构件整体重量，不会给对接的设备接口带来额外的负重负担。

从安装边界来看，这款弯管两端法兰的外轮廓尺寸、安装孔中心距都匹配常规小通径管路的法兰连接标准，装配时不需要对对接端的法兰面做额外加工，只要匹配对应通径的密封垫片，就能完成密封连接。弯管的转弯半径经过优化，既不会因为转弯半径过小导致流体阻力陡增，也不会因为转弯半径过大占用过多的安装空间，两个法兰端面的垂直距离经过精准控制，刚好适配两个垂直错位布置的接口间距，安装完成后管身不会和周边的设备构件、其他管路产生干涉。在建模过程中，管身的曲面过渡、法兰与管身的衔接位置都做了平滑的圆角处理，没有应力集中的尖锐棱角，不管是后续采用铸造工艺批量生产，还是采用金属3D打印、机加工方式做样件试制，都能保证构件的结构强度满足长期使用的要求，不会在管路压力循环变化的过程中出现衔接位置开裂的问题。

实际选型使用时，需要注意核对弯管的通径尺寸与对接管路的通径保持一致，法兰安装孔的位置、孔径要和对接端的法兰孔位匹配，安装时按照对角顺序逐步拧紧法兰螺栓，保证密封垫片受力均匀，避免出现局部渗漏的问题。由于弯管本身通过双侧法兰完成刚性固定，不需要额外增加管夹支撑，就能保证管路走向的稳定性，对于需要频繁拆装维护的管路节点，这种集成法兰的弯管也能降低后期维护的拆装难度，不需要切割管路就能完成构件的更换。
