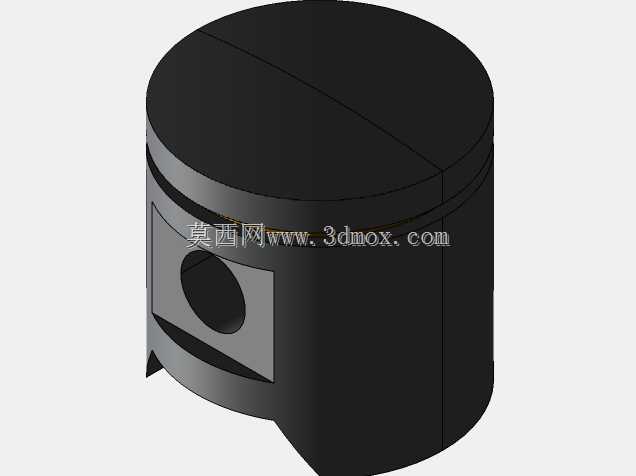

内燃机活塞结构三维数模设计

做动力机械结构设计的工程师都清楚，活塞是内燃机里工况最严苛的核心部件之一，这个数模还原的活塞结构，完全贴合量产机型的实际设计逻辑，没有多余的装饰性特征，所有几何结构都对应实际的功能需求。先从应用场景说，这类活塞主要适配小排量单缸汽油机，常见于通用动力设备、小型摩托、园林机械的动力单元里，工作时要在气缸套内做高速往复运动，既要承受燃烧室爆燃产生的瞬时高压，还要把燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

从功能特性上拆解，这个数模的头部设计是平顶结构，这种结构的优势是加工工艺性好，受热面积相对更小，能降低工作过程中的热负荷，头部预留的环槽结构，是用来安装气环和油环的——气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度、径向深度都严格匹配量产活塞环的安装尺寸，间隙值控制在合理范围，既不会因为间隙过大造成环的窜动异响，也不会因为间隙过小导致热膨胀后卡滞。

再看销座部分的设计，数模上的销孔是贯穿式结构，两侧的销座做了加厚加强处理，因为活塞销传递作用力的时候，销座位置是应力集中最明显的区域，加厚处理能分散活塞销带来的挤压应力，避免长期交变载荷下出现销座开裂的问题，销孔内侧没有做多余的倒角以外的特征，完全匹配全浮式活塞销的安装要求，工作时活塞销既可以在连杆小头衬套里转动，也能在销孔内小幅转动，让磨损更均匀，延长部件使用寿命。裙部的设计也很有讲究，数模里的裙部是圆柱形导向结构，工作时裙部会和气缸壁直接接触，起到导向和承受侧推力的作用，裙部下方的缺口结构，是为了避让曲轴运动过程中的平衡块，避免活塞运行到下止点时和曲轴运动部件发生干涉，这个缺口的位置和深度，是经过运动仿真校核的，完全满足曲轴全转角范围内的安全间隙要求。

设计思路上，整个模型没有做冗余的非功能特征，所有几何尺寸都围绕实际安装边界来设定：活塞的外径和对应气缸套的内径保持合理的配缸间隙，既保证热态下活塞膨胀后不会在气缸里卡滞，也不会因为间隙过大造成敲缸、漏气的问题；活塞的总高度设计，要保证活塞在上止点和下止点位置时，活塞环都不会超出气缸套的工作行程范围，避免活塞环弹出气缸造成卡断；销孔的中心位置，是经过偏心校核的，适当的销孔偏心能降低活塞换向时的敲缸噪音，提升整机运行的平顺性。

实际建模过程中，这类零件要优先保证回转特征的同轴度，头部、环槽、裙部的同轴度公差要控制在合理范围内，不然装配后会出现偏磨、漏气的问题；销孔的轴线和活塞轴线的垂直度也要严格控制，不然会造成活塞销偏磨，甚至出现连杆运动卡滞的故障。很多新手建模的时候容易忽略热变形的补偿，实际设计里活塞的各个部位工作温度不一样，头部温度高、热膨胀量大，裙部温度低、热膨胀量小，所以实际量产的活塞会做一定的型线修正，这个数模虽然是简化的结构展示，但核心的功能结构都做了准确还原，能直接用来做机构运动仿真、装配干涉检查，也能作为同类型零件设计的参考基准，帮助设计人员快速理解活塞的结构逻辑，减少前期方案设计的重复工作量。
