锥形航天返回舱内置推进组件结构

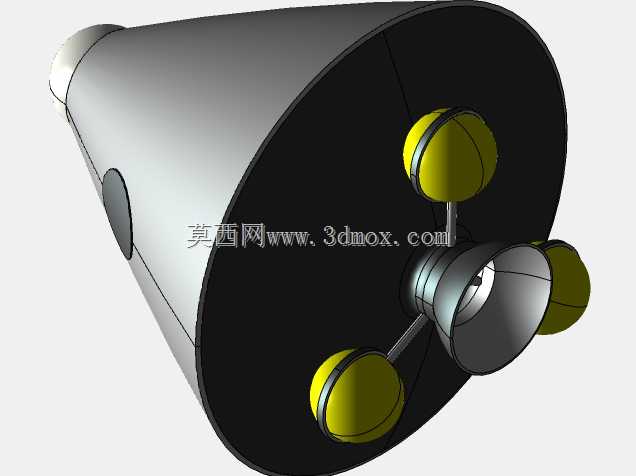

该结构为航天领域再入返回类舱段的核心承载与功能集成构型，整体采用大端朝前的钝头锥体外型，这类构型是经过多轮气动迭代验证的成熟方案，在再入大气层阶段，钝头端面可快速激发脱体激波，将绝大多数气动加热阻隔在舱体外部流场中，避免舱体结构直接承受超高温来流冲刷，同时锥段的渐缩线型可以保证再入过程中的气动稳定性，让舱体始终保持大端朝前的姿态，不会出现翻滚失稳的情况。从结构布局来看，舱体锥段侧壁预留了圆形观察窗口安装位，窗口周边做了局部加厚的安装边设计，可满足承压密封与光学组件安装的平面度要求，窗口位置的选取兼顾了在轨观测视野与再入阶段的热流分布，避开了热流密度最高的大端端面区域，降低窗口组件的热防护设计难度。舱体内部靠近大端的位置集成了多组对称布置的推力组件，三组球形储箱沿中心轴周向均布，这类球形储箱是航天推进系统中常用的贮存结构，在同等容积下球形结构的受力状态最优，壁面应力分布均匀，可在满足承压要求的前提下最大限度降低结构重量，储箱通过支杆与中心安装座连接，支杆的长度经过精确计算，既保证储箱与舱体内壁留有足够的安装间隙，可敷设管路、温控层与线缆，也能让整个推进系统的质心落在舱体的中心轴线上，避免质心偏移带来的姿态控制额外消耗。中心位置安装的是变推力姿控发动机喷管，喷管采用收敛-扩张型面，可根据不同的工况需求调整推力大小，在轨道修正、再入姿态调整、着陆前反推减速阶段都能提供精准的控制力，喷管的安装座与舱体主承力框架直接连接，可将推力均匀传递到整个舱体结构上，避免局部应力集中。在设计过程中，这类舱段的尺寸边界需要严格匹配运载火箭的整流罩内部包络，锥段的半锥角一般控制在10度到15度区间，既保证气动性能，也能最大化利用整流罩的内部空间，提升舱内的可用容积。舱体的小端位置设置了对接与分离接口，可与轨道舱或者其他服务舱段进行刚性连接，接口处采用双重密封结构，保证在轨阶段的舱内压力稳定，分离面处设置了均匀布置的分离推杆安装位，可在舱段分离时提供均匀的分离冲量，避免分离过程中舱体出现姿态扰动。从安装边界来看，内部所有组件的安装都采用模块化设计，储箱、喷管、管路、线缆都有独立的安装支架，所有支架都通过螺栓与舱体内壁的预埋承力块连接，预埋承力块在舱体壁板成型时就与壁板一体化加工，避免后期打孔对壁板结构强度造成破坏，同时所有组件的安装位置都预留了足够的操作空间，可满足总装阶段的工具操作与后期检测维护需求。这类舱段结构在实际应用中，除了承担再入返回的功能，在轨运行阶段还可作为航天员的生活与工作舱段，内部可搭载实验载荷、生命保障系统与返回用的座椅组件，锥段的内壁可敷设多层隔热材料与防辐射层，既阻隔外部的温度变化，也能阻挡宇宙射线对舱内人员与设备的影响。在结构强度设计上，舱体壁板采用夹层结构，外层为耐高温的防热层，中间为低密度的隔热层，内层为高强度的承力金属层，三层结构通过胶接与铆接组合成整体，可同时承受再入阶段的气动载荷、温度载荷与发射阶段的过载载荷，壁板的厚度根据不同位置的热流密度与受力状态做了差异化设计，大端端面的防热层厚度最大，往小端方向逐渐减薄，在保证结构安全的前提下尽可能降低结构重量，提升舱段的有效载荷占比。内部推进系统的管路采用轻量化的钛合金材质，所有管路连接处都采用焊接加密封件的双重密封结构，避免推进剂泄漏，管路的走向沿着舱体内壁布置，通过管卡固定在壁板的支架上，管卡位置设置了阻尼垫，可吸收发射与飞行过程中的振动，避免管路出现疲劳破坏。储箱内部设置了防晃结构，可在舱体姿态调整时抑制推进剂的晃动，避免推进剂晃动带来的质心偏移影响姿态控制精度，也能避免推进剂晃动对储箱壁面产生额外的冲击载荷。
