立式双铰接连接支座结构设计

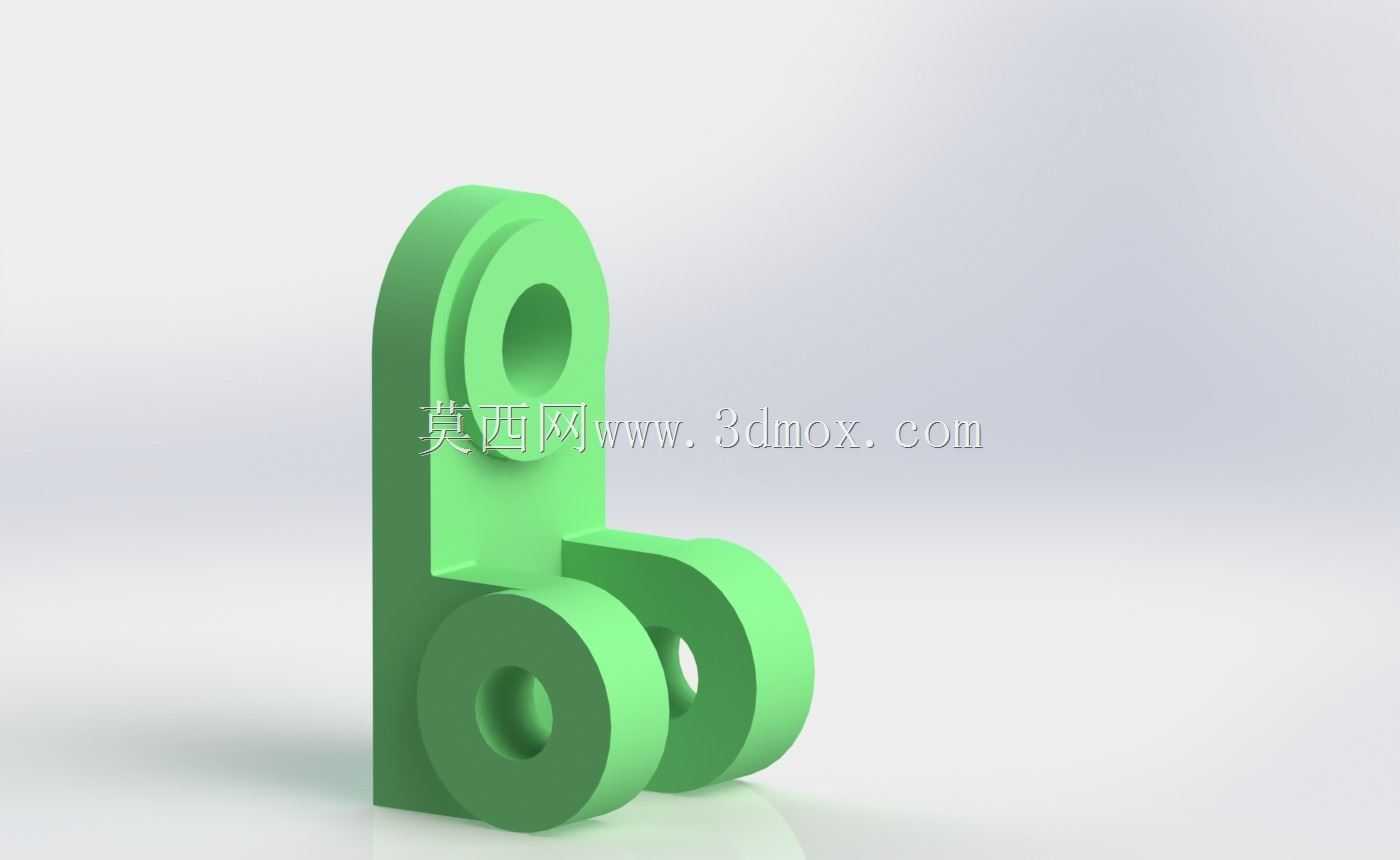

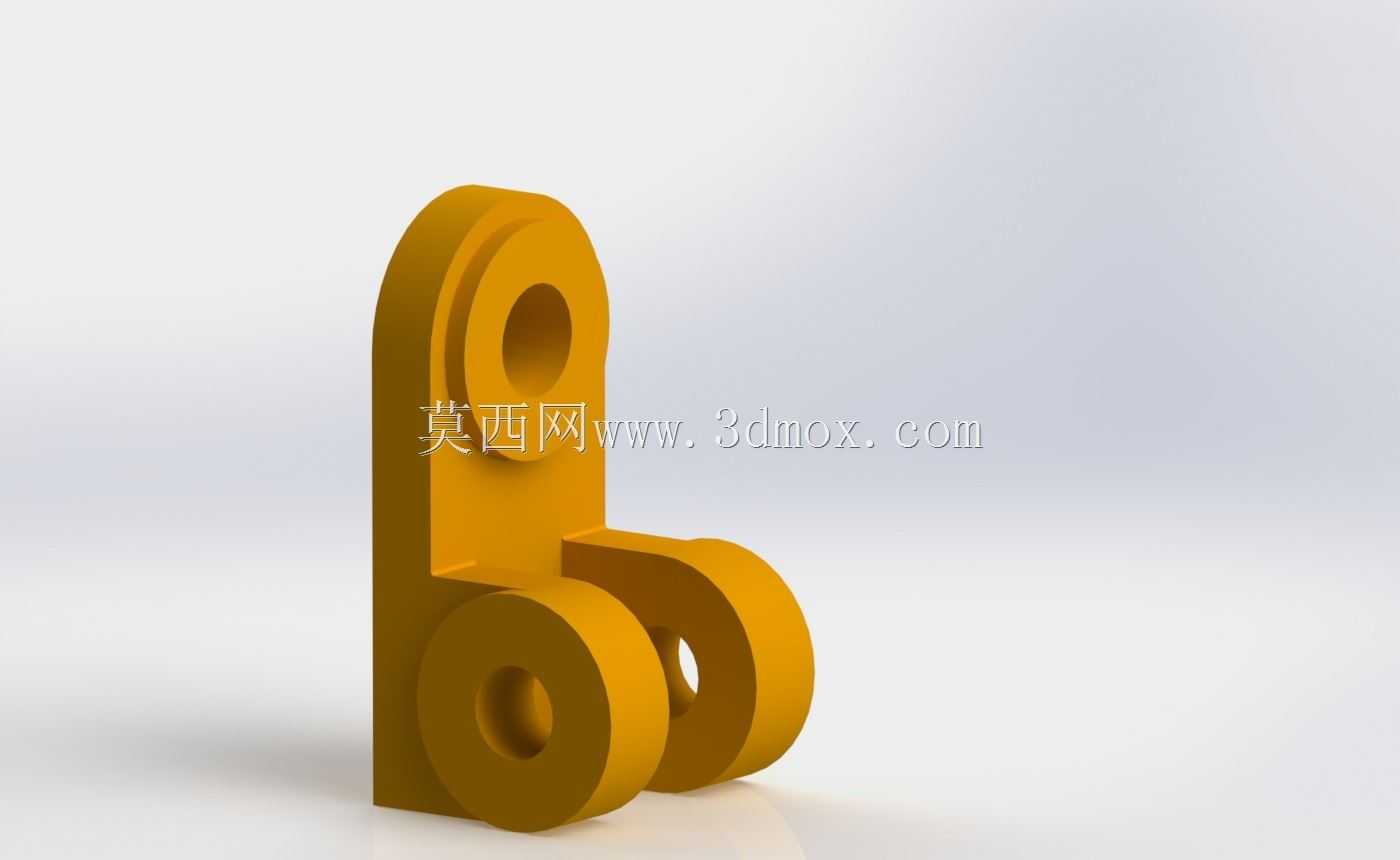

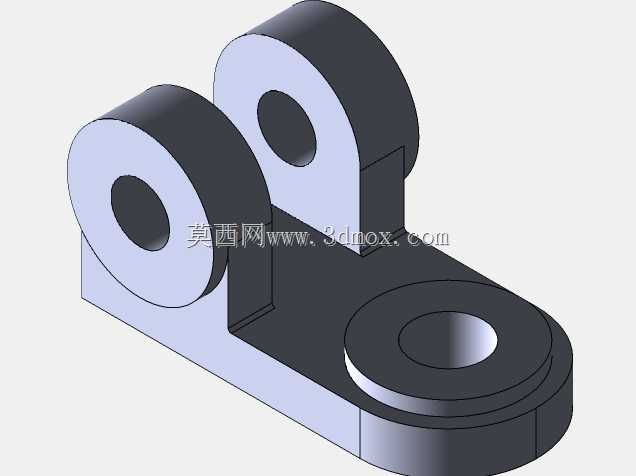

这类立式双铰接连接支座，在轻工输送线、小型自动化装配工位的摆臂机构里应用十分普遍，多数时候承担着摆臂组件与固定机架之间的铰接承载作用，既要承受摆臂往复摆动带来的交变径向载荷，也要限制摆臂的轴向窜动，保证摆动过程的同轴度精度。从结构形态来看，主体采用立式单臂加下端双叉耳的布局，上端单耳孔用于与固定侧的安装销轴配合，下端两个平行的同轴叉耳孔则用于对接活动摆臂的连接端，双叉耳的设计相比单耳结构，能大幅提升铰接处的抗倾覆能力，避免摆臂受侧向力时出现连接变形。设计这类支座时，首先要确认上下铰接孔的中心距尺寸，这个参数直接决定了摆臂的摆动行程范围，中心距偏差过大会导致摆臂运动到极限位置时出现卡滞，甚至和周边机架结构发生运动干涉。上端安装耳的厚度需要匹配固定机架的安装槽宽度，装配后要保证耳片两侧与机架安装面的间隙均匀，避免单侧受力造成耳片根部应力集中，通常耳片根部会做圆弧过渡处理，减少应力集中带来的断裂风险，这也是这类承载类铰接件设计时必须注意的细节。下端双叉耳的间距需要和对接摆臂的连接端宽度匹配，间隙控制在合理的装配公差范围内，既要保证销轴能顺利穿入，也要避免间隙过大导致摆臂摆动时出现旷量，长期运行下会加剧销轴和孔壁的磨损。上下铰接孔的同轴度、以及下端两个叉耳孔的同轴度是加工时的核心精度要求，同轴度超差会导致销轴装配后出现别劲现象，不仅会增大摆动阻力，还会让销轴承受额外的弯曲载荷，缩短整个铰接副的使用寿命。这类支座通常采用铸造成型后再做机加工的工艺，毛坯铸造时要保证壁厚均匀，避免出现缩孔、砂眼等铸造缺陷，尤其是耳片与主体立板连接的根部位置，是应力集中的高发区域，铸造后需要做探伤检查，排除内部缺陷后再进行后续的孔加工、端面加工工序。安装边界方面，支座的底部安装面需要和机架的安装基准面贴合，设计时要保证底部平面的平面度要求，装配时可以通过定位销先做位置定位，再用紧固螺栓锁紧，避免设备运行过程中支座出现移位。在实际应用场景中，这类支座还常配套自润滑衬套使用，衬套压入铰接孔内，能减少销轴与孔壁的直接摩擦，降低维护时的润滑频次，适合在不方便频繁加注润滑油的工位使用。设计时还要考虑铰接处的防尘需求，通常会在叉耳的外侧预留防尘密封圈的安装槽，避免车间内的粉尘、碎屑进入铰接副内部，加速磨损。另外，主体立板的厚度需要根据实际承载的载荷大小做校核，在满足强度要求的前提下尽可能优化壁厚，减少不必要的材料浪费，同时降低整体重量，避免给机架带来额外的负载。这类铰接支座的摆动角度范围由上下结构的限位尺寸决定，设计时要在摆臂的两个极限摆动位置做干涉检查，确保摆臂摆动全程不会和支座本体、周边的其他结构件发生碰撞，尤其是双叉耳的内侧边缘，要预留足够的摆臂活动空间，避免运动过程中出现擦碰。
