多色螺旋互锁编织管状结构件

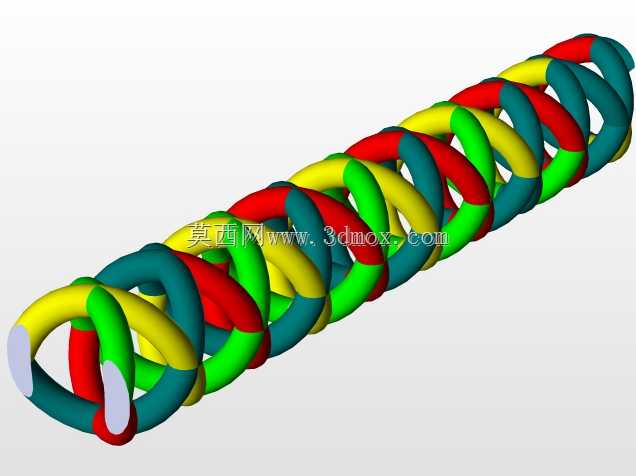

该螺旋互锁编织管状结构采用多组环形构件连续螺旋交织的设计逻辑，单组环形构件沿管体轴向呈固定导程螺旋排布，相邻不同色组的环件依次穿插互锁，形成无额外紧固件的自支撑管状形态。从实际工程应用场景来看，这类结构可适配柔性输送护套、线缆防护套管、异形弹性支撑件等使用需求，在需要一定弯曲自由度同时保留径向支撑能力的管路防护场景中，相比传统光滑套管拥有更优的径向形变恢复能力，在设备走线、气动管路外护、小型机械臂线缆防护等场景下，能随被保护对象的弯曲动作同步形变，不会出现普通套管弯折后折瘪、阻断内部通道的问题。

设计过程中首先确定了管体的公称通径边界，所有互锁环件的截面直径保持统一，环件自身的回转半径根据目标管体外径匹配，螺旋升角经过反复校核，确保相邻环件的穿插间隙控制在合理范围：间隙过大会导致管体轴向拉伸时环件脱开失去结构完整性，间隙过小则会导致环件运动干涉，管体无法实现顺畅的弯曲与小幅伸缩。四组不同配色的环件分别对应独立的螺旋轨迹，沿圆周方向均匀分布，每一圈环件同时与相邻两组异色环件形成两处穿插配合，配合面采用圆弧过渡，避免运动过程中出现应力集中导致的构件磨损断裂。

从安装边界来看，该结构两端可通过配套的端箍固定，端箍的内槽尺寸与管体端部的环件外径匹配，安装时将端部多组环件对齐卡入端箍槽内即可完成固定，无需额外粘接或焊接，拆装维护十分便捷。结构整体的径向承载能力由互锁环件的自身强度与交织密度决定，在相同环件截面尺寸下，螺旋导程越小，交织点越密集，管体的径向抗挤压能力越强，但对应的轴向弯曲灵活性会相应下降，设计时可根据实际使用场景的受力需求调整导程参数：如果用于固定管路的静态防护，可适当减小导程提升结构刚性；如果用于需要反复弯折的活动部位防护，可适当增大导程提升结构柔性。

这类互锁编织结构相比传统的金属波纹管，拥有更轻的整体重量，且环件之间的接触为面接触，反复弯折过程中不会出现波纹管褶皱处的疲劳开裂问题，使用寿命更长；相比塑料编织网管，该结构的单根构件为实体环形结构，抗尖锐物体穿刺的能力更强，在车间等存在金属切屑的环境中使用时，能有效阻挡切屑划破内部管线。建模过程中需要先绘制单组环件的螺旋扫描路径，路径的螺旋半径沿轴向保持恒定，确保管体整体外径统一，完成单组环件建模后通过圆周阵列得到其余三组构件，阵列过程中需要逐段检查环件之间的干涉情况，调整穿插位置确保所有配合处都保留合理的活动间隙，避免3D打印或注塑生产时出现构件粘连无法活动的问题。结构的轴向伸缩范围由环件之间的间隙大小决定，正常使用状态下管体长度可在公称长度的±15%范围内小幅调整，能适配安装位置存在小幅偏差的装配场景，降低现场安装的对位精度要求。
