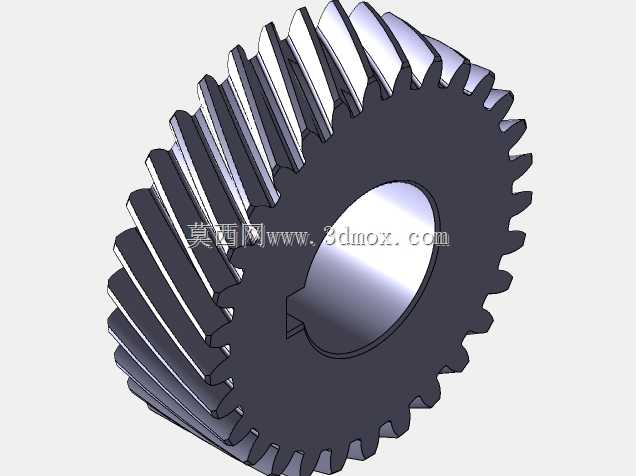

高精度渐开线斜齿圆柱齿轮传动构件

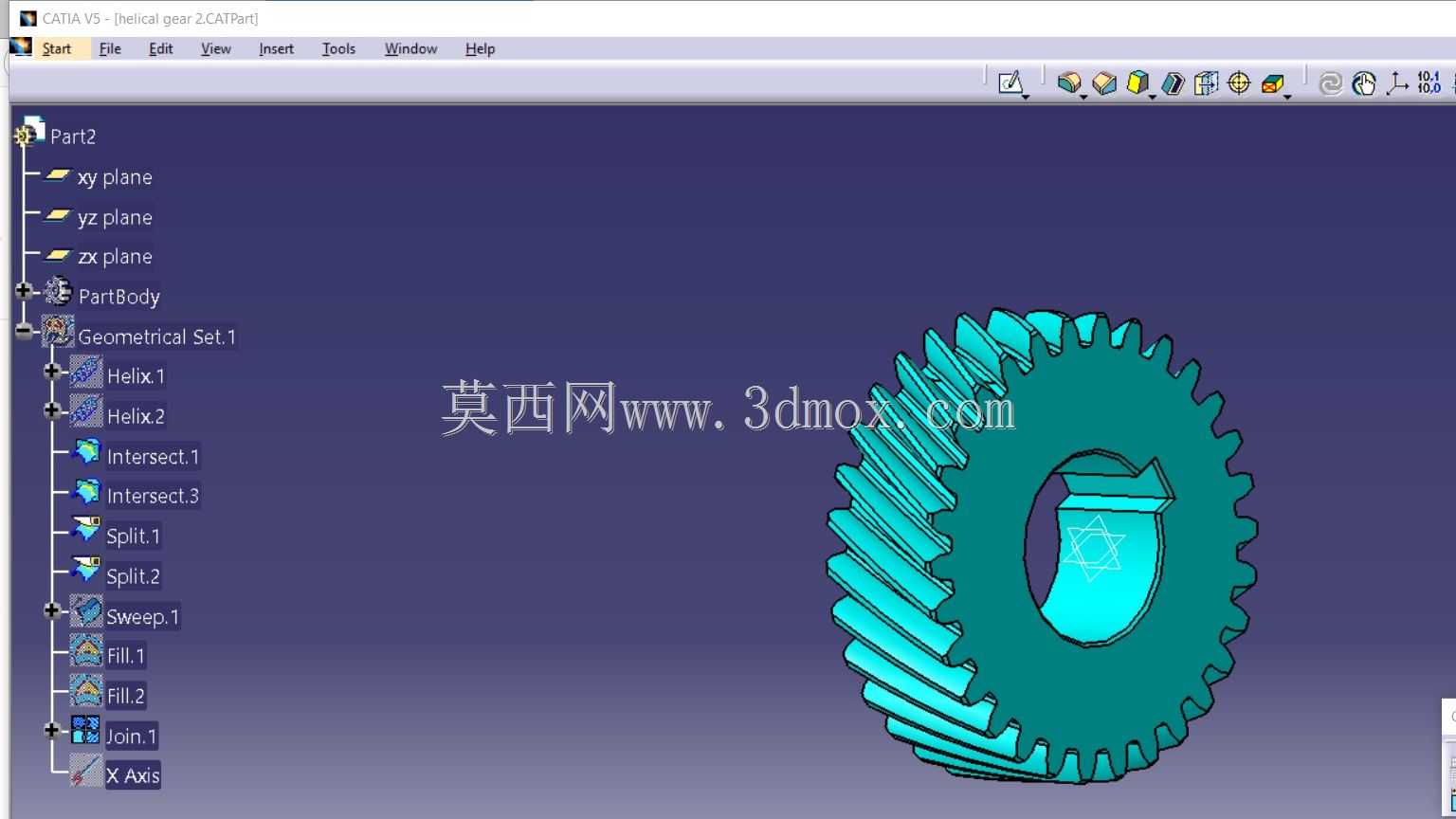

在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮的应用覆盖了从通用输送设备、中型机床主轴箱到工业减速装置的多个核心传动环节，和直齿圆柱齿轮相比，斜齿轮的轮齿沿轴向存在固定螺旋角，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿同时冲击啮合的问题，传动过程的噪音、振动水平都有明显降低，更适合中高速、重载的连续传动工况。这款斜齿轮的设计过程中，首先确定了端面模数与法向模数的换算关系，结合预设的传动比匹配中心距要求，选定了合适的螺旋角数值，螺旋角的取值兼顾了轴向力的控制与啮合重合度的提升，避免螺旋角过大导致轴承轴向负载超标，也不会因螺旋角过小失去斜齿轮传动的平稳性优势。齿形部分采用渐开线齿廓设计，建模过程中通过螺旋线引导扫掠生成齿槽特征，再通过圆周阵列完成全齿结构的构建，齿根位置做了标准的圆角过渡处理，避免齿根应力集中导致的轮齿断裂风险，齿面的啮合区域做了精度匹配，保证啮合时的接触斑点分布符合传动精度要求。从安装边界来看，齿轮中心的内孔是核心安装定位基准，内孔的尺寸公差需要和匹配的传动轴保持过渡配合要求，键槽的位置、宽度、深度都按照传动扭矩的大小做了对应设计，保证扭矩传递过程中不会出现键连接的压溃、松动问题，齿轮的轮毂厚度、轮缘厚度都经过强度校核，能够承受额定工况下的径向力与圆周力作用，齿宽的尺寸匹配啮合齿轮的齿宽设置，预留了少量的轴向窜动余量，避免安装误差导致的轮齿局部偏载。实际应用中，这类斜齿轮常成对使用在平行轴传动结构中，需要匹配相同模数、相同螺旋角但旋向相反的配对齿轮，安装时需要保证两轴的平行度公差在允许范围内，否则会加剧齿面的不均匀磨损，缩短齿轮的使用寿命。日常设备维护中，这类斜齿轮的传动副需要搭配对应的润滑方式，中低速工况可采用油脂润滑，高速工况则需要采用油浴或者喷油润滑，保证齿面啮合时形成稳定的油膜，降低齿面磨损与胶合的失效概率。设计建模阶段，轮齿的螺旋线生成精度直接影响最终齿轮的啮合效果，建模时需要保证螺旋线的导程与螺旋角计算准确，齿形的端面轮廓需要符合渐开线的生成规律，不能用近似圆弧替代标准渐开线，否则会导致实际啮合时出现卡滞、传动比不准、噪音过大的问题。齿轮的轴向尺寸需要和箱体内部的安装空间匹配，避免齿轮旋转时和箱体内壁、其他相邻传动构件发生运动干涉，端面的倒角处理既方便安装时的导向对位，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者损坏密封件。对于有正反转传动需求的设备，这类斜齿轮的齿面硬度、齿向精度需要做更高等级的要求，因为正反转切换时轮齿的受力面会发生变化，间隙控制不当会产生明显的换向冲击，设计时需要结合传动精度等级要求，合理控制齿侧间隙的大小，既保证传动灵活无卡滞，也不会因为间隙过大导致回程误差超标。
