双摇杆驱动滑动曲柄传动结构

项目分类:3D模型 发布时间:2021-10-12 ID:316101
  • 双摇杆驱动滑动曲柄传动结构
  • 双摇杆驱动滑动曲柄传动结构
  • 双摇杆驱动滑动曲柄传动结构
  • 双摇杆驱动滑动曲柄传动结构

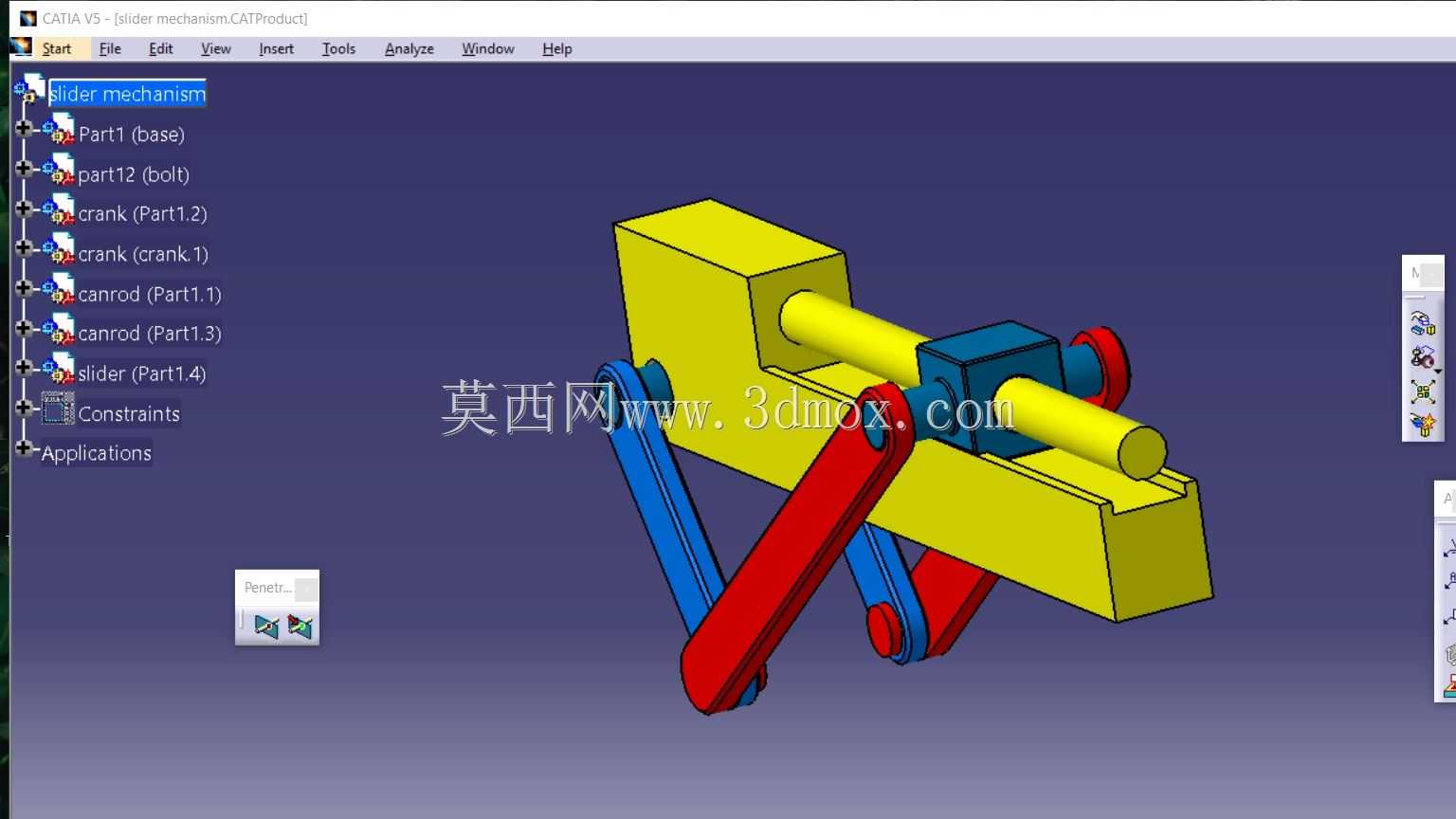

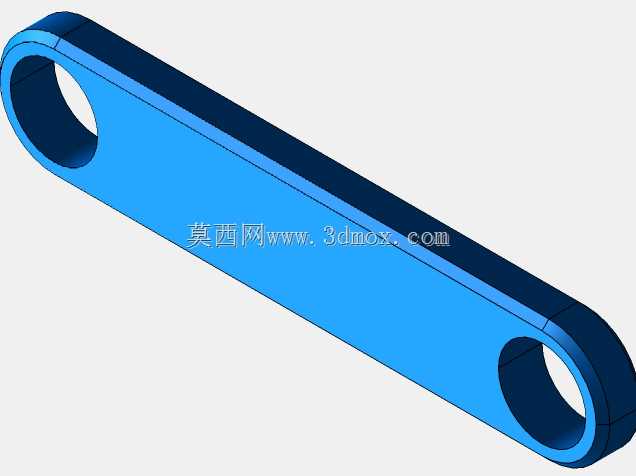

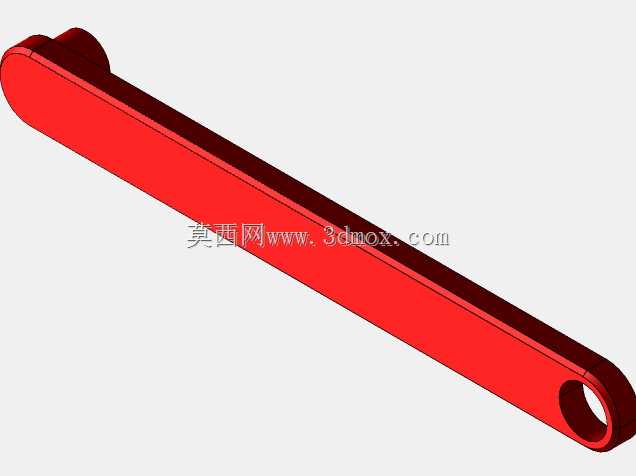

这套滑动曲柄传动结构,核心是通过多组连杆的铰接配合,把曲柄端的连续回转动作,平稳转换为滑块端沿导轨方向的直线往复输出,在轻工送料、冲压设备进给、小型泵体动力端这类需要回转-直线运动转换的场景里适配性很强。从实际装配逻辑来看,结构的固定基座采用槽型导轨设计,滑块与导轨的配合面预留了均匀的滑动间隙,避免运动过程中出现卡滞,导轨的导向长度覆盖滑块全行程的1.2倍,保证滑块在极限伸出和缩回位置都不会出现导向失效的问题。两组对称布置的彩色连杆分别承担主传动和辅助支撑作用,红色主曲柄连杆直接与动力输入轴铰接,铰接位置采用销轴配合,轴孔间隙控制在IT7级公差范围内,既保证转动灵活性,又不会因为间隙过大产生回程冲击;蓝色辅助连杆则连接基座与滑块侧的铰接点,在运动过程中抵消滑块受到的侧向倾覆力矩,避免滑块在导轨内出现偏磨,延长导向副的使用寿命。设计过程中优先考虑了运动死点的规避问题,通过调整曲柄的回转半径与连杆长度的比值,把传动角全程控制在40度以上,即使在滑块处于行程端点位置,机构也不会出现锁死情况,动力输入不需要额外配置飞轮储能就能平稳越过临界位置。从安装边界来看,整个机构的横向安装尺寸以滑块行程终点为基准,预留了15mm的安全余量,纵向安装高度以曲柄回转的最高轨迹点为基准,预留了10mm的防护间隙,避免机构运动过程中与周边安装架、护罩产生干涉。铰接销轴的端部都设计了轴向限位结构,采用卡簧固定防止销轴在高速往复运动中脱出,所有铰接位置都预留了润滑脂注油通道,日常维护时不需要拆解结构就能完成润滑保养。滑块的输出端设计有标准化的安装螺孔,可以直接连接推料杆、冲压头或者活塞推杆,不需要额外做转接件,适配不同设备的末端执行件安装需求。实际运行过程中,辅助连杆会随主曲柄的转动做同步摆转,把滑块受到的偏载力均匀传递到基座的两个支撑点上,相比单连杆驱动的曲柄滑块结构,侧向承载能力提升40%以上,适合在有一定侧向负载的进给工况下使用。导轨的截面采用矩形导向结构,相比燕尾槽导轨加工难度更低,装配时的刮研调整量更小,普通机加工车间就能完成配件的加工替换,后期维护成本更低。曲柄的动力输入端设计有标准键槽,可以直接连接减速电机输出轴、带轮或者链轮,动力接入方式灵活,不需要定制专用的连接轴套。整个结构的运动件全部做了减重处理,连杆部分采用等强度截面设计,在保证铰接位置强度的前提下,尽可能降低运动件的整体质量,减少高速往复运动过程中的惯性冲击,降低设备运行时的振动和噪音。在送料机构场景下使用时,滑块的往复行程可以通过调整曲柄的铰接偏心距来实现无级调整,不需要更换连杆配件就能适配不同长度的送料步距,调整过程只需要松开曲柄上的偏心锁紧螺钉,转动偏心套到对应刻度再锁紧即可,调试效率很高。在小型柱塞泵场景下应用时,滑块端直接连接柱塞杆,机构的传动效率可以达到90%以上,相比凸轮传动结构,磨损量更小,连续运行寿命更长,不需要频繁更换易损配件。整个结构没有复杂的异形曲面零件,所有配件都可以采用常规的铣削、钻削工艺完成加工,不需要五轴加工设备,小批量生产的成本控制难度低,适合中小型设备厂商做标准化机构选型使用。装配时需要先把导轨与基座固定,再依次装入滑块、铰接连杆、曲柄组件,最后调整各铰接点的转动阻尼,保证所有转动副都能灵活转动无卡滞后,再做空载试运转,试运转过程中检查各位置的运动间隙,确认无干涉、无异常异响后再接入负载。
