汽车座舱通风用电动鼓风机结构设计

在乘用车HVAC系统的布局中，这类电动鼓风机是座舱空气循环的核心动力部件，安装位置通常位于仪表板内部的空调总成进风段，承接内外循环风门的来流，将加压后的空气送入蒸发器、暖风水箱总成，最终通过各风道分配至驾乘舱的不同出风口，实现制冷、采暖、除霜除雾等功能的气流输送。不同于工业场景的高压鼓风机，车载鼓风机的设计需要平衡风量、风压、运转噪音、振动控制以及安装空间的多重约束，毕竟座舱属于乘员近距离接触的封闭空间，NVH表现直接影响驾乘体验。

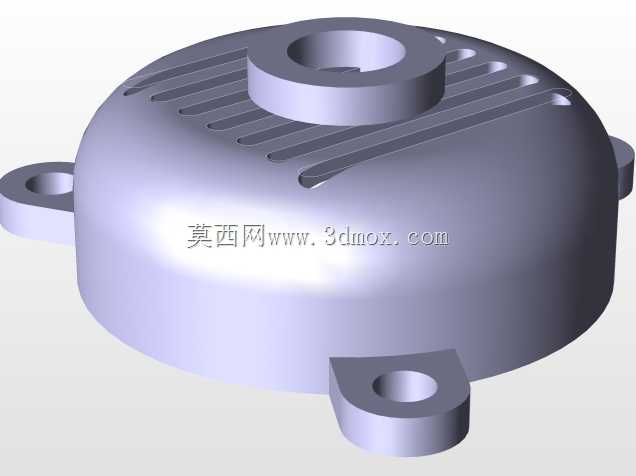

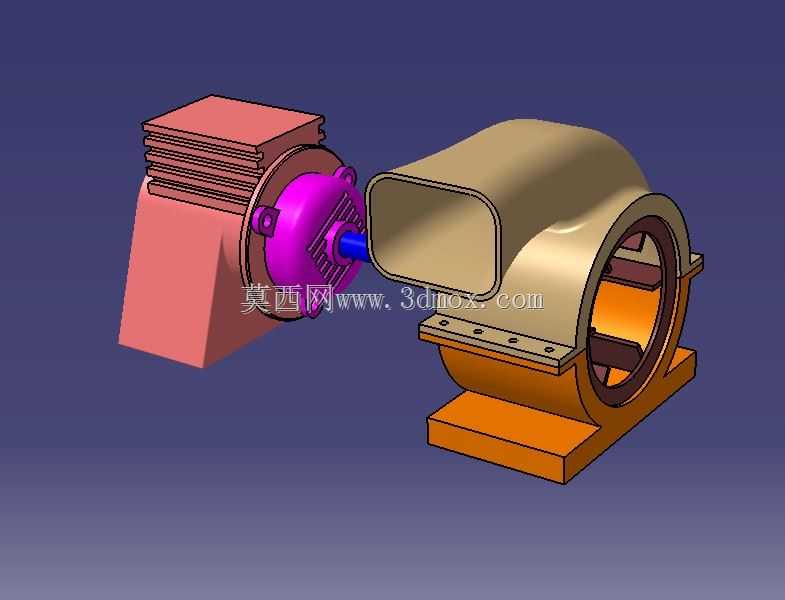

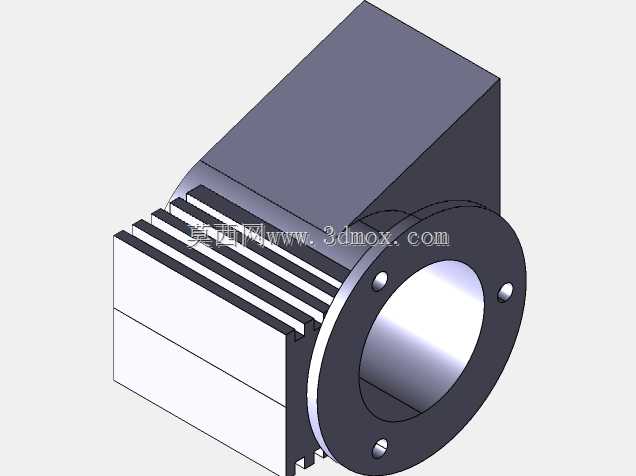

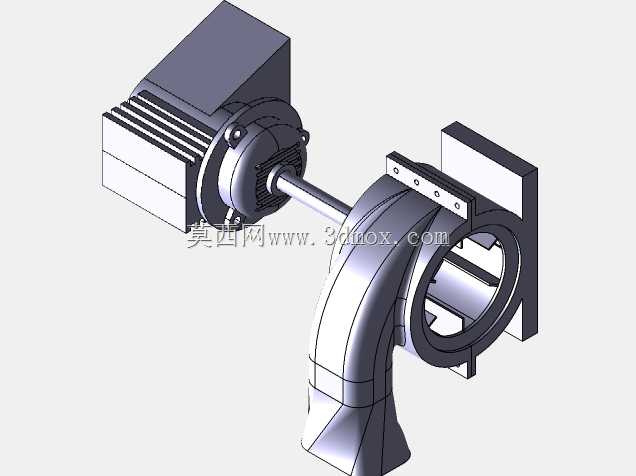

从结构拆分来看，该模型完整还原了车载鼓风机的两大核心组成：驱动端的永磁直流电机组件，以及气流做功端的离心式蜗壳风轮结构。电机部分采用了带散热鳍片的端盖设计，鳍片沿电机轴向平行排布，能够在电机运转时借助自身的振动带动周边空气流动，带走电枢绕组与碳刷组件产生的热量，避免长时间高负荷运转下出现过热退磁、碳刷过快磨损的问题；电机与蜗壳的连接端设置了紫色的减震密封胶座，一方面可以阻断电机运转时的电磁振动向蜗壳、仪表板钣金传递，降低结构传声带来的座舱异响，另一方面可以密封电机轴与蜗壳盖板的配合间隙，避免加压后的气流从轴缝泄漏，影响整体送风效率。

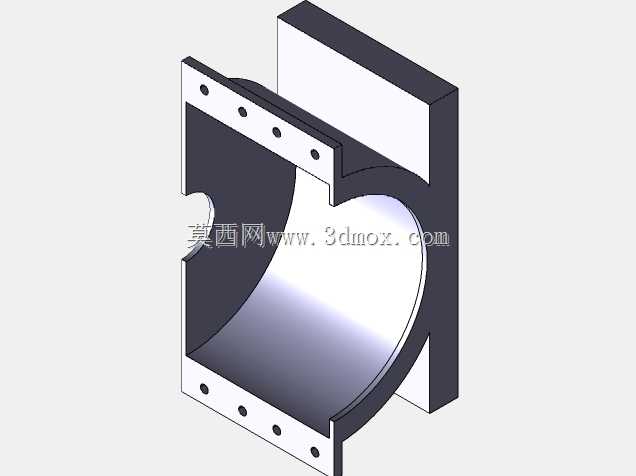

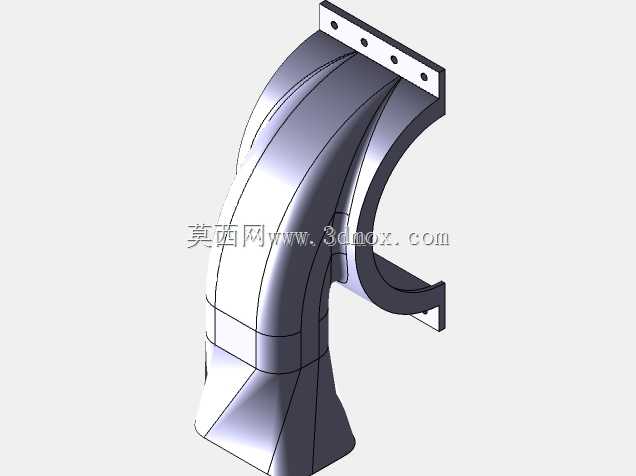

蜗壳部分采用了类矩形的出风口设计，区别于传统圆形出风口的离心风机，这种扁平方正的出风口能够更好地匹配车载空调总成的方形进风口，减少风道变径带来的局部阻力损失，蜗壳的流道型线采用对数螺旋线设计，能够让风轮甩出的气流沿流道平稳升压，避免流道突变产生的涡流噪音；蜗壳底部设置了带安装孔的一体式铸造支座，支座的安装孔位间距、孔径尺寸完全对应车载空调总成的安装凸台设计，装配时仅需通过三颗螺栓即可完成定位固定，不需要额外设计转接支架，能够有效减少总成的零件数量与装配工时。

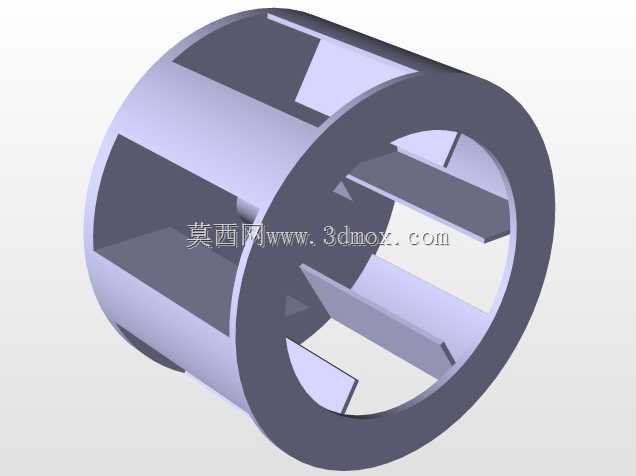

在安装边界的设计考量上，该鼓风机的整体轴向尺寸控制在适配紧凑级车型仪表板内部空间的范围，电机尾部的散热端与仪表板内侧钣金预留了不小于15mm的安全间隙，避免车辆行驶过程中钣金振动磕碰电机端盖；蜗壳的侧面轮廓与周边的空调滤芯安装位、风门执行器预留了足够的操作空间，售后维修时不需要拆解整个空调总成就可以完成鼓风机的拆卸更换，大幅降低维保成本。风轮部分采用前倾式多叶片离心叶轮设计，相比后倾叶轮，前倾叶轮在相同转速下能够提供更高的风压，更适合车载空调这种滤网、蒸发器、暖风水箱带来多重风阻的应用场景，叶轮做了严格的动平衡校正，剩余不平衡量控制在0.2g·cm以内，避免高速运转时产生额外的振动载荷。

在功能特性的匹配上，该鼓风机的转速调节通过仪表板上的空调调速模块实现，不同转速档位对应不同的电枢电压，能够输出从除雾模式所需的最大风量到微风模式的最小风量，覆盖不同工况下的座舱送风需求；电机的供电回路集成了过流保护设计，当风轮被异物卡滞导致电流过载时，保护装置会自动切断供电，避免电机烧毁甚至引发线路起火的风险。整个结构的配合公差设计充分考虑了车载工况的温度变化范围，在-40℃到85℃的环境温度区间内，各塑料部件的热胀冷缩量不会导致配合卡滞、密封失效等问题，金属部件的表面处理采用了耐盐雾工艺，能够适应南方高湿、北方冬季撒盐的使用环境，避免长期使用后出现锈蚀卡滞的故障。
