适配Altoids铁盒的微型折叠便携弹弓结构

这款微型折叠弹弓的设计核心，是围绕Altoids薄荷糖铁盒的内部收纳边界做的结构适配，从工程落地角度看，这类小型便携弹射工具的设计难点，从来不是弹射结构本身，而是如何在极小的封闭空间内，把功能部件、耗材、连接结构全部规整收纳，同时保证展开使用时的结构刚性与操作稳定性。

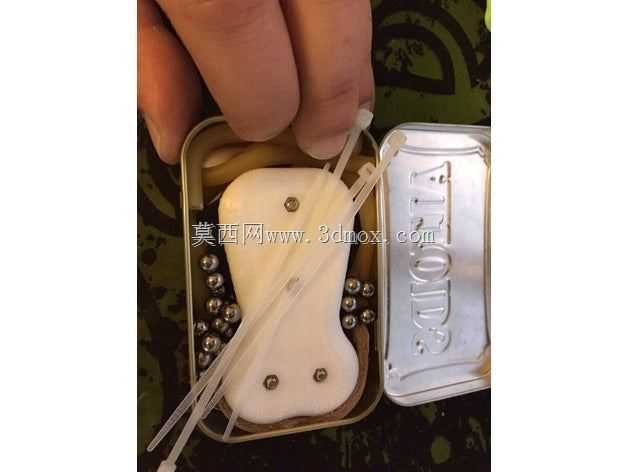

从实际应用场景来看，这类微型折叠弹弓主要面向户外短途出行、随身应急使用的需求，区别于传统大尺寸弹弓，它的收纳状态完全贴合Altoids铁盒的内部型腔尺寸，铁盒本身的金属壳体可以作为收纳时的防护外壳，避免弹弓的弹性部件、金属连接件在随身口袋、背包侧袋内被其他物品挤压变形，也能防止弹丸散落。设计时首先锁定的是铁盒的内部可用空间边界，常规Altoids铁盒的内部长宽尺寸约93mm×58mm，内部净高度约21mm，所有折叠状态下的部件轮廓都不能超出这个边界，同时要预留出弹丸、皮筋的收纳空间，因此主体结构采用了对称式的片状构型，折叠后整体厚度控制在8mm以内，剩余的空间可以分区域放置钢珠弹丸与备用皮筋，不会出现盒盖无法扣合的情况。

结构连接上，这款V4版本采用M3螺栓作为转轴连接件，配合带拉链带连接的螺母做锁止，这里的设计考量是，普通的光滑转轴在弹弓展开受力时，容易出现支臂绕轴转动、发射角度偏移的问题，而带连接耳的螺母可以配合拉链带做张紧锁止，当弹弓展开到工作角度后，拉链带被拉直绷紧，相当于给两个弹弓支臂做了横向的限位支撑，抵消皮筋拉伸时对支臂产生的向内收拢的力矩，不需要额外做卡扣锁止结构，就能保证发射时的结构稳定性，同时折叠时拉链带可以自然弯折，不会干涉支臂的转动收纳，相比传统的卡扣式锁止，这种结构的零件数量更少，没有突出的卡扣结构，收纳时不会刮蹭铁盒内壁，也不容易因为反复折叠出现卡扣磨损断裂的问题。

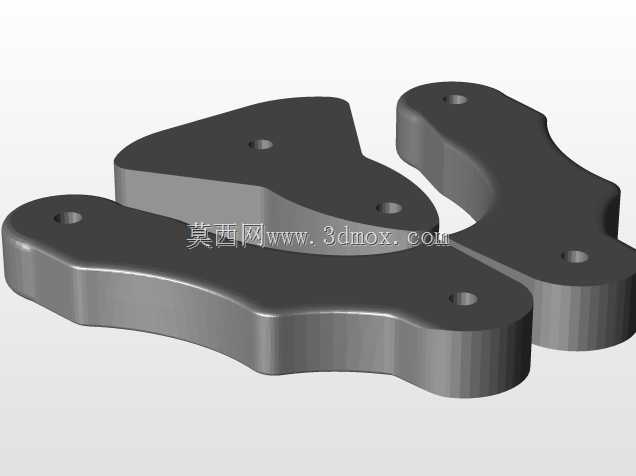

从功能特性来看，弹弓的主体握持部分采用了符合人体工学的弧面轮廓，边缘做了R2以上的圆角处理，避免握持时硌手，三个固定点位采用沉头孔设计，M3螺栓安装后头部完全沉入主体平面内，收纳时不会出现凸起剐蹭皮筋或者铁盒内壁的情况。皮筋的固定位置做了楔形卡槽设计，不需要额外的绑带就能把皮筋端头卡紧固定，更换皮筋时只需要把旧皮筋从卡槽内抽出，新皮筋端头卡入楔形槽即可，操作效率比传统绑缚式固定高很多，也避免了绑带长期使用老化松脱的问题。弹丸的收纳区域在主体结构两侧的空余位置，利用支臂折叠后与铁盒内壁形成的弧形空腔放置钢珠，不需要额外做弹丸盒结构，充分利用了收纳空间的冗余区域，单盒可以容纳20颗以上6mm直径的钢珠，完全满足短途使用的耗材携带需求。

设计思路上，这款结构没有追求大拉力、远射程的性能参数，而是把便携性、收纳规整度作为核心设计目标，所有的结构件都采用片状构型，适合采用板材切割或者3D打印的方式加工，没有复杂的曲面或者内部型腔结构，加工门槛很低，个人用户也可以自行制作。在安装边界的处理上，所有转动部件的转动行程都做了限位设计，支臂展开到工作角度后，会被主体上的限位凸台挡住，不会出现过转的情况，配合拉链带的张紧，整个展开过程不需要额外调整角度，翻开支臂到限位位置即可直接使用，操作步骤非常简洁。另外，结构上预留了通用的配件安装接口，可以搭配不同的皮筋固定座、瞄准辅助件，用户可以根据自己的使用习惯更换配件，不需要改动主体结构。

从结构可靠性角度看，所有的受力点都做了加厚处理，转轴位置的主体厚度比握持区域厚2mm，避免反复折叠转动后出现转轴孔开裂的问题，皮筋卡槽的位置做了15度的倾角，皮筋拉伸时的受力方向与卡槽的楔形面垂直，不会出现皮筋从卡槽内滑脱的情况。收纳状态下，皮筋可以自然放置在主体与铁盒盖之间的空隙内，不需要拆卸皮筋，避免反复拆装皮筋导致的皮筋端头磨损，延长皮筋的使用寿命。整个结构没有易损的小零件，除了皮筋属于消耗件之外，金属连接件与主体结构的使用寿命都很长，即使在户外潮湿、多尘的环境下使用，只需要定期给转轴位置加少量润滑油，就能保证转动顺畅，不会出现卡滞的问题。
