高性能卡钳配套通风制动盘三维设计

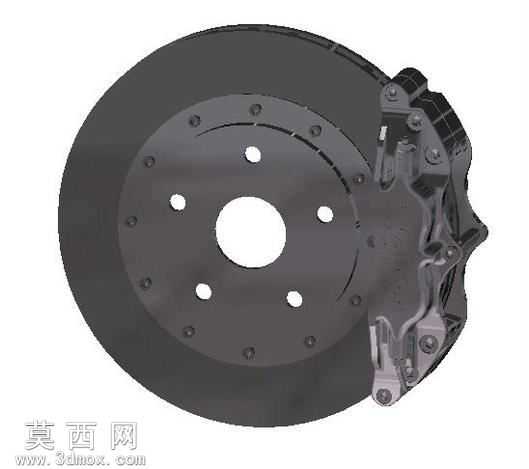

本作品为高性能卡钳与通风制动盘的成套三维建模作品，建模过程中严格遵循实体制动部件的尺寸比例与装配逻辑，首先完成制动盘本体的结构搭建：制动盘采用双层通风式结构设计，建模时精准还原了盘体内部的通风导流筋布局，盘面的螺栓安装孔、中心定位孔均按照实车装配的孔位公差标准进行定位排布，盘面的散热划线、打孔结构也做了精细化还原，保证模型结构与真实高性能制动盘的功能设计完全匹配。卡钳部分采用对置多活塞结构建模，完整还原了卡钳本体的铸造轮廓、活塞腔室结构、刹车片安装卡槽、制动油管接口、安装固定耳位等细节，卡钳与制动盘的装配间隙严格按照实际制动工作的安全间隙设定，可直观展示制动时卡钳活塞推动刹车片夹紧制动盘的工作状态。材质渲染阶段，制动盘采用高碳铸铁材质表现，还原了金属盘面经过热处理后的哑光深灰金属质感，对盘面的细微加工纹理、使用磨损质感做了材质细节处理；卡钳部分采用高强度锻造铝合金材质表现，还原了锻造金属的细腻颗粒质感与金属反光特性，刹车片部分采用半金属摩擦材料的哑光深黑质感，不同部件的材质区分清晰，光影渲染下可清晰展现各部件的结构轮廓与装配关系。设计过程中重点考量了制动部件的散热性能结构呈现，通过对通风道、打孔划线结构的精准建模，直观体现高性能制动系统相较于普通制动部件的结构优势，整套模型装配关系完整，无结构干涉问题，各部件的连接逻辑、运动逻辑均符合真实汽车制动系统的工作原理，可用于制动系统结构展示、工作原理演示、相关产品设计参考等场景。
