高精度盘式制动器三维结构设计作品

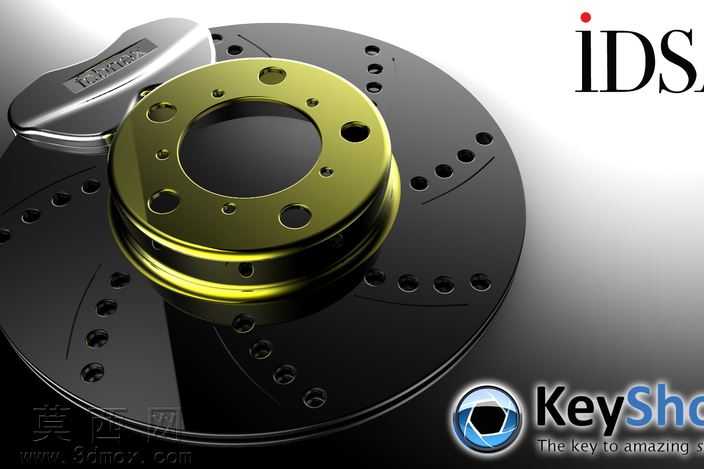

本作品为盘式制动器的三维建模设计成果，建模阶段严格参照盘式制动器的真实工业尺寸比例搭建整体结构，首先完成制动盘基体的轮廓构建，精准还原制动盘表面的通风散热孔、安装定位孔的排布逻辑，每一处孔位的孔径、孔距、倒角参数都经过反复校准，确保与实际量产部件的装配逻辑完全匹配。制动盘的摩擦面做了精细化的纹理处理，还原真实制动盘使用过程中形成的细微切削纹路与通风槽的导流结构，保证模型的结构还原度达到工业展示级别。在材质与渲染环节，作品采用分层材质编辑逻辑，制动盘的金属摩擦面采用高碳钢材质参数，调整金属粗糙度、反射率参数还原铸铁材质哑光且带有细微金属颗粒的质感，中心安装法兰部分采用镀金金属材质，调整高光反射层级与金属镀膜厚度参数，呈现出亮面金属的精致光泽，边缘的金属固定卡扣采用抛光不锈钢材质，通过环境光遮蔽效果强化部件之间的装配层次感。渲染阶段采用工作室布光方案，主光源从侧上方45度角投射，勾勒出制动盘的圆形轮廓与孔位的立体阴影，辅助补光弱化暗部死黑区域，搭配HDR环境贴图模拟真实工业展厅的反射效果，让金属材质的质感表现更加真实自然。结构设计上，作品完整还原了盘式制动器的核心装配关系，中心法兰与制动盘的同轴度公差在建模中做了参数化约束，所有安装孔位的位置度都符合汽车制动部件的装配标准，散热孔的排布遵循空气动力学逻辑，沿制动盘圆周均匀分布的斜向通风槽能够在制动盘旋转时形成导流风道，快速带走制动过程中摩擦产生的高温，避免制动热衰减问题的出现。设计过程中重点考量了部件的工艺可行性，所有转角位置都做了符合机加工工艺的圆角处理，避免出现应力集中的尖锐结构，安装面的平面度参数也按照真实加工要求做了约束，确保模型不仅具备视觉展示效果，也能够为后续的结构验证、工艺仿真提供可靠的三维数据基础。
