带手动操作手柄的对夹式蝶阀结构设计

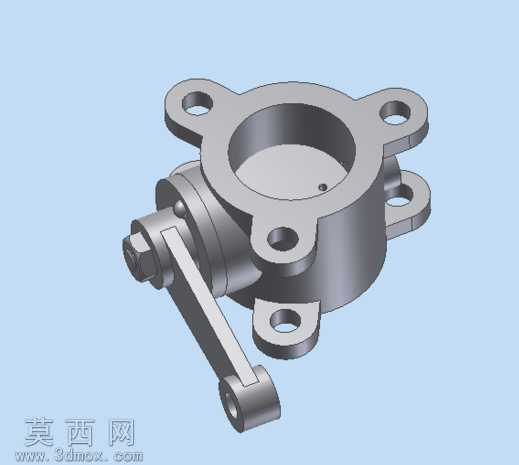

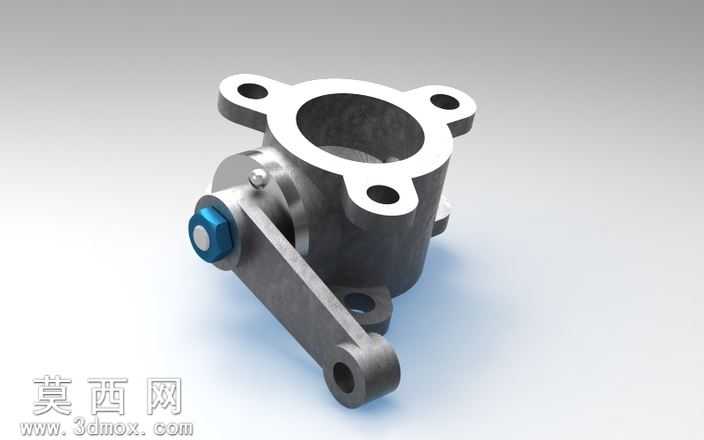

本作品为手动对夹式蝶阀的完整三维参数化装配模型，建模过程遵循机械设计的实际加工装配逻辑，先完成各独立零件的特征建模，再按照实际装配约束完成整体组装。建模阶段首先构建阀体主体，以回转特征为基础，通过拉伸切除完成介质流通通道的成型，再通过阵列特征生成周向分布的带安装孔连接耳，每个连接耳的孔位尺寸、厚度参数均参照通用对夹蝶阀的行业标准设定，保证与管路法兰安装时的尺寸匹配性。随后完成蝶板、阀杆、密封组件、操作手柄等零件的建模：蝶板采用流线型轮廓设计，减少介质流通时的阻力损失，表面做平滑过渡处理，避免应力集中；阀杆与蝶板的连接部位做定位特征设计，保证传动过程中无旷量；操作手柄采用杠杆式结构，握持端做圆弧过渡处理，符合人工操作的施力习惯，手柄与阀杆的连接部位设置防松定位结构，避免操作过程中出现滑脱。材质渲染阶段，阀体、阀杆、手柄等金属部件统一赋予哑光不锈钢材质，调整金属粗糙度参数还原铸件加工后的真实质感，密封部位赋予橡胶类材质的哑光深色效果，通过不同材质的区分清晰展现各部件的功能分区。模型支持参数化尺寸修改，使用者可通过编辑配套的参数表格，直接调整通径、连接孔距、阀杆直径等核心尺寸，快速生成不同规格的同系列蝶阀模型，无需重新进行零件建模。整体结构设计充分考虑手动蝶阀的实际使用场景，操作手柄的转动角度与蝶板的开度完全对应，可直观展示阀门从全闭到全开的动作过程，各零件之间的装配间隙符合实际装配公差要求，既可以用于产品设计阶段的结构验证，也可作为管路系统设计时的配套元件模型使用，帮助设计人员快速完成管路布局的整体搭建，减少重复建模的工作量。
