4英寸惠特利金马伦止回阀RFFE300ANSI

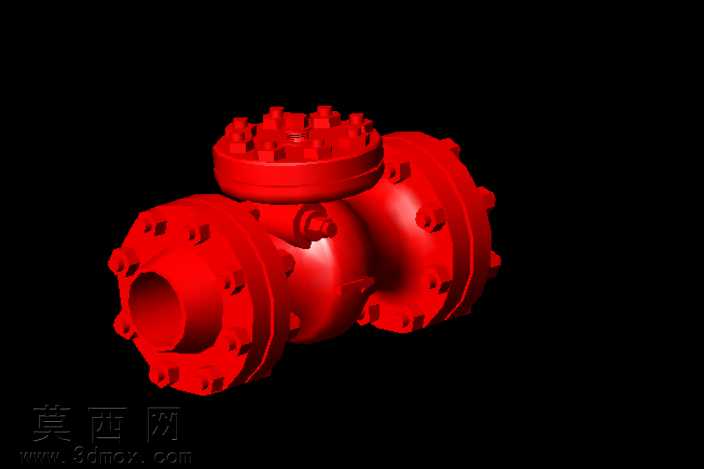

本模型为4英寸规格的惠特利-金马伦旋启式止回阀，对应标准为ANSI 300压力等级，采用三维建模软件完成全参数化结构构建，建模过程严格遵循工业阀门设计规范，完整还原了该型号止回阀的全部结构细节。模型首先完成主体阀体的结构搭建，采用对称式三通式阀体结构，精准还原了两端法兰连接端面的螺栓孔分布、密封面凸台结构，法兰端面的螺栓孔按照ANSI 300磅级4英寸法兰的标准参数排布，每个螺栓孔的位置、孔径、倒角细节都做了精细化处理，阀体外部的加强筋、铸造圆角、连接凸台都按照真实铸件的工艺特征进行还原，避免出现不符合生产实际的尖锐直角结构。阀盖部分采用螺栓连接的上装式结构，阀盖顶部的螺栓压盖、锁紧螺母、密封填料函结构都逐一建模，阀盖与阀体连接的密封面、定位止口都做了精准的尺寸匹配，保证装配关系符合实际阀门的装配逻辑。内部阀瓣、摇臂、转轴结构完整还原，阀瓣的密封面弧度、摇臂的铰接结构、转轴的定位轴孔都按照旋启式止回阀的工作原理进行设计，可直观展示介质正向流通时阀瓣开启、介质反向流动时阀瓣自动关闭密封的工作逻辑。渲染阶段采用工业铸件常用的红漆涂装材质，模拟阀门出厂时的防锈涂层质感，材质参数调整了漫反射粗糙度、漆面反光度，还原工业漆面的半哑光质感，黑色背景搭配侧方打光，突出阀体的结构轮廓与法兰、螺栓等细节特征，阴影效果柔和自然，能够清晰展现各部件的层级关系。设计过程中充分考虑该阀门的应用场景，针对天然气管道输送的工况特征，在结构建模时预留了密封件的安装位置，阀体壁厚、法兰厚度都符合ANSI标准的压力等级要求，整体模型装配关系清晰，无干涉结构，各部件可单独拆分用于结构展示、装配模拟或工程参考，能够直观呈现该型号止回阀的整体外观、连接尺寸与内部构造，适用于管道系统设计演示、阀门产品展示、工业设备装配教学等场景。
