内螺纹直角式手动针阀三维结构设计

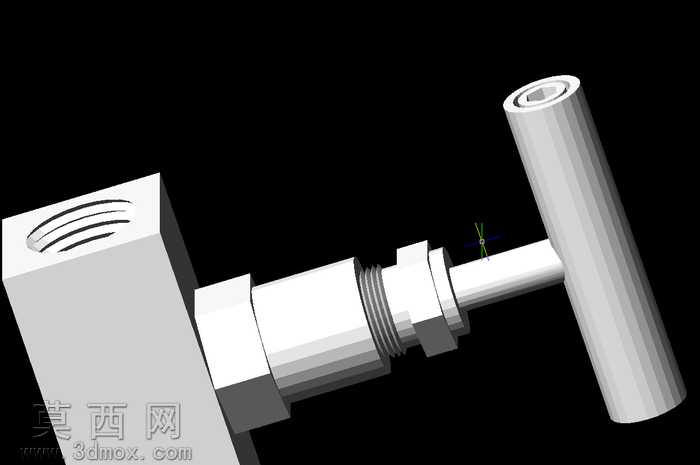

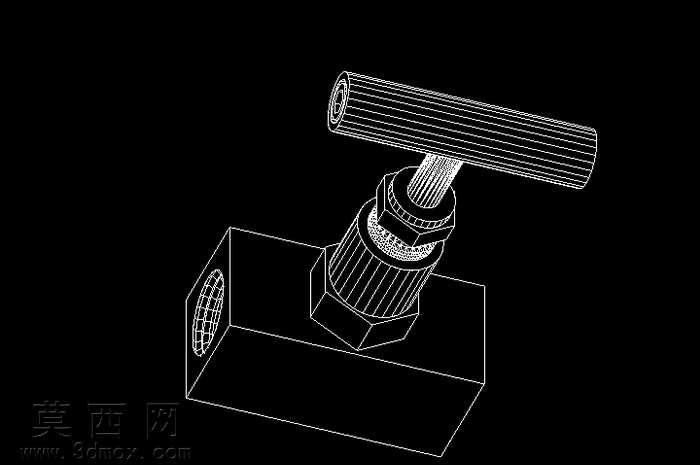

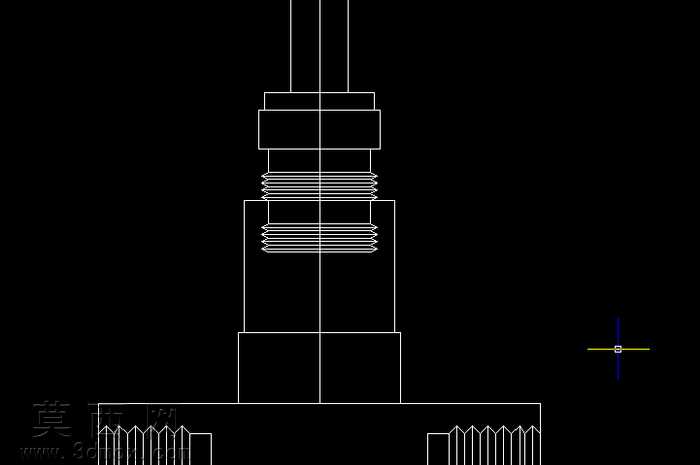

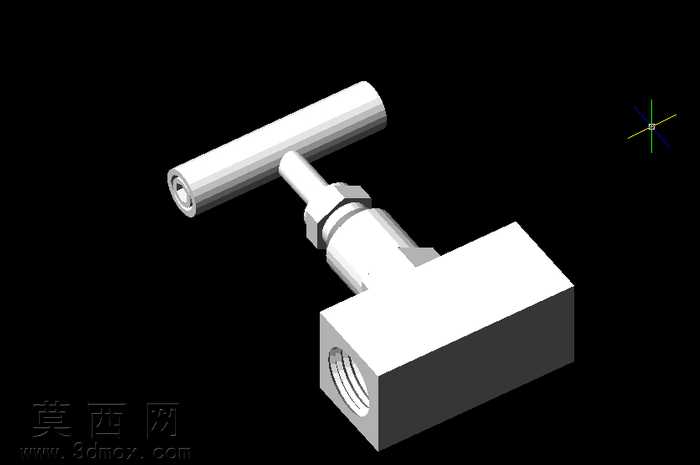

本作品为直角式内螺纹手动针阀的三维建模成果，建模过程严格遵循针型截止阀的通用设计规范，还原了该类阀门的核心结构与功能特征。建模阶段首先梳理针阀的组成逻辑，将整体结构拆分为阀体、阀杆、T型手柄、锁紧螺母、密封压盖几个独立模块，按照从基体到配件的顺序逐步构建：首先完成直角阀体的建模，阀体采用方块式基体结构，两个连通的内螺纹接口呈90度垂直分布，建模时精准还原内螺纹的牙型轮廓与接口深度，保证管路连接的结构合理性，阀体内部预留锥形密封腔，与阀杆端部的针状密封头形成适配的密封配合面。其次完成阀杆组件的建模，阀杆为阶梯轴结构，下端加工出锥形针状密封端，中部设置与锁紧螺母配合的外螺纹段，上端设置与手柄连接的安装轴段，建模时保证各轴段的同轴度，还原螺纹段的传动特征，确保阀杆转动时可沿轴向平稳升降，实现流道的通断与流量调节功能。随后完成T型手柄的建模，手柄采用圆柱杆垂直交叉的结构，握持端做端部内凹的轻量化处理，安装端设置与阀杆上端匹配的安装孔，保证手动操作时的力矩传递效率，同时还原手柄的防滑握持结构特征。锁紧螺母与密封压盖部分，建模时还原其六角外形与内螺纹结构，压盖部位预留密封件安装槽位，还原阀杆密封的结构逻辑，避免流体沿阀杆间隙泄漏。材质与渲染阶段，针对不同部件的实际应用材质做区分设置：阀体采用金属哑光不锈钢材质，调整材质的粗糙度与金属度参数，还原金属阀体的磨砂质感；阀杆与锁紧螺母采用亮面金属材质，突出机加工零件的光洁表面特征；手柄采用同系列金属材质，适当降低反光度，区分操作件与承压件的视觉差异。渲染场景采用纯黑背景突出模型主体，添加三点式布光，分别从主视角、侧方、顶部打光，勾勒出零件的轮廓棱线与螺纹细节，清晰展示各部件的装配关系与结构特征。整体建模过程保证各零件的装配公差符合机械设计要求，所有配合面无干涉，可直观展示直角针阀的工作原理：转动T型手柄时带动阀杆旋转，通过螺纹传动实现阀杆轴向位移，下端锥形针端靠近或远离阀座密封面，即可实现管路流体的截止、导通与微小流量调节，该类阀门常应用于仪表管路、小口径高压流体管路的精准控制场景，模型完整还原了其结构特点，可用于产品结构展示、原理教学或相关设计参考。
