磨料射流加工专用设备结构设计

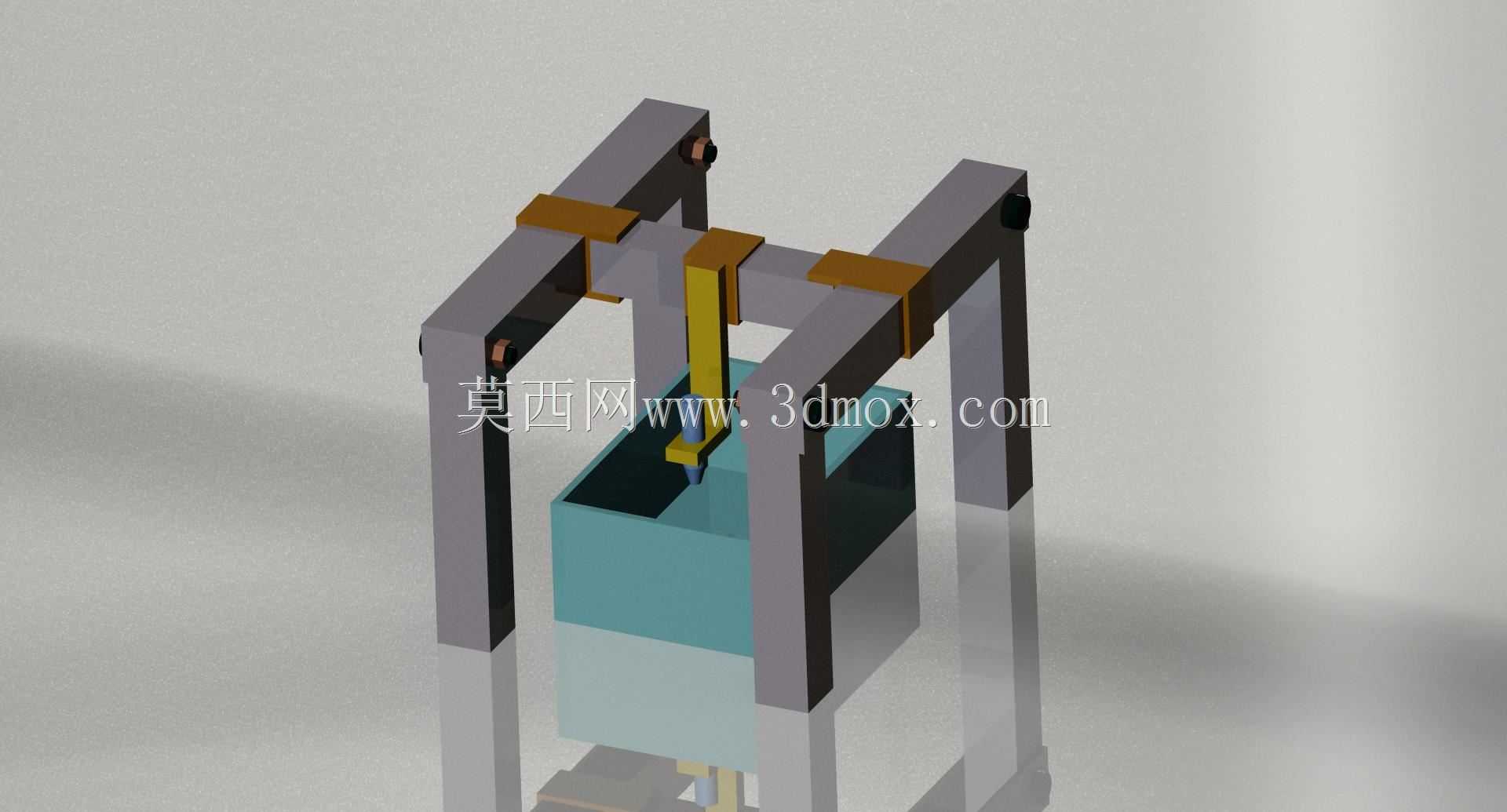

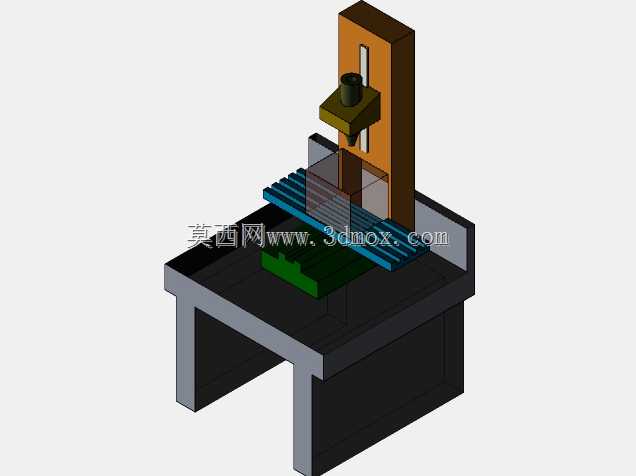

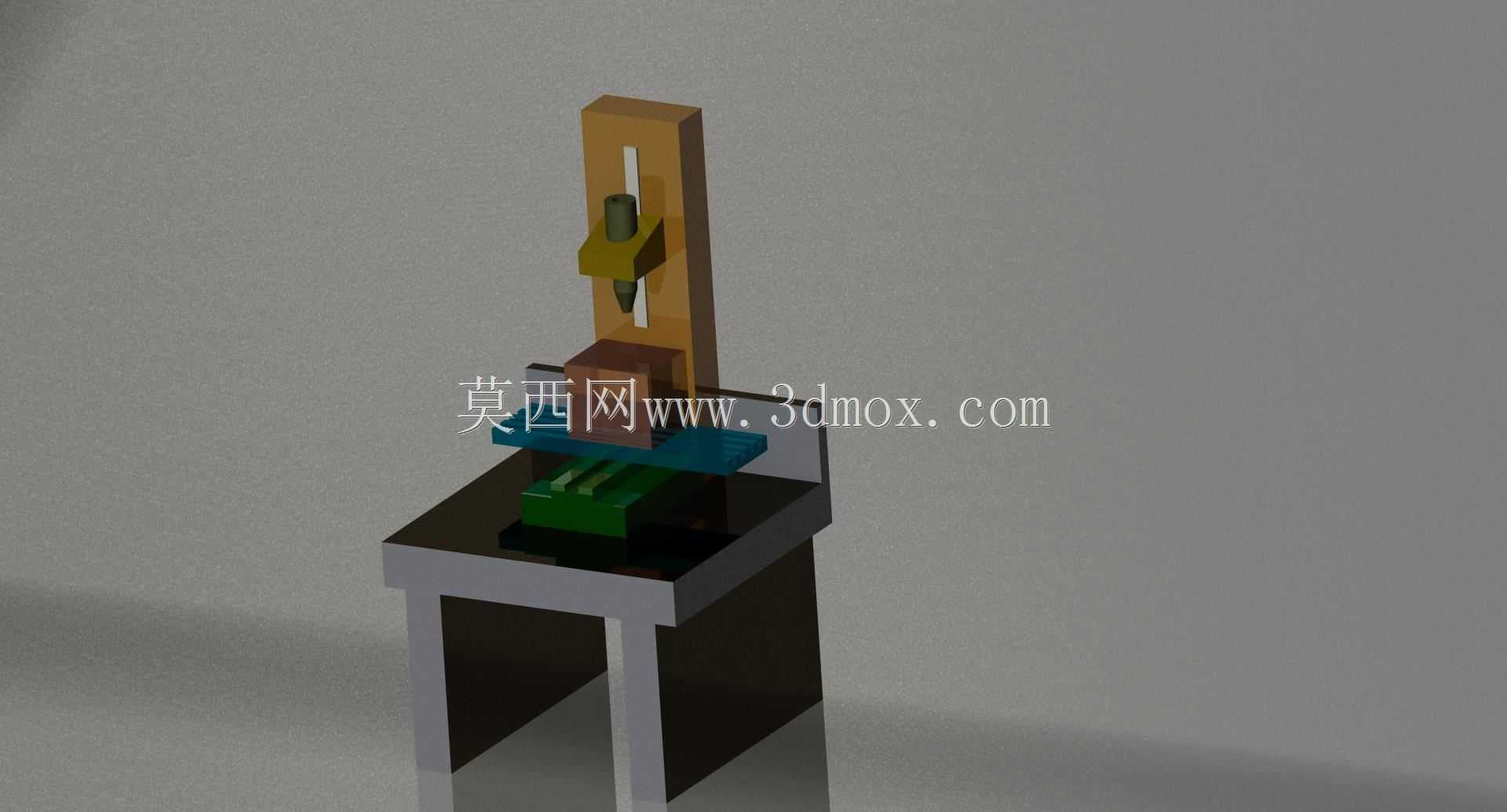

在硬脆材料、复合材料、热敏金属的精密加工场景中，传统切削、铣削工艺往往存在刀具磨损快、加工热影响区大、异形截面加工难度高的痛点，磨料射流加工设备正是针对这类加工需求开发的特种加工装备，依靠高压混合磨料的高速射流完成材料去除，全程无热变形，适配航空航天复合材料构件、汽车密封件异形裁切、硬质合金零件微加工等多类生产场景。这套磨料射流加工设备的结构设计，从实际加工工位的操作逻辑出发，将整机划分为立式射流执行单元、工件装夹工作台、机架支撑总成三个核心模块，各模块的安装边界经过反复校核，既保证加工行程覆盖常规中小型工件的加工范围，也控制整机占地尺寸适配普通车间的工位排布。立式射流执行单元采用立柱导向结构，射流磨头组件沿立柱的线性导轨做Z向进给运动，进给行程的设计兼顾了不同厚度工件的加工需求，磨头的安装接口采用快换式结构，可根据加工材质的不同更换不同孔径的射流喷嘴，无需拆解整个执行单元即可完成维护更换。工件装夹工作台布置在机架的上部平台，采用T型槽式装夹基面，可搭配通用压板、专用夹具完成不同外形工件的定位固定，工作台下方预留了磨料与废液的收集导流空间，加工过程中携带磨料的废液可沿导流面汇入收集槽，避免磨料飞溅堆积在设备运动部件处造成导轨磨损。机架部分采用方管焊接框架结构，上部的安装平台经过平面度加工处理，保证立柱安装的垂直度要求，下部的支撑腿预留了地脚调节螺栓的安装位置，可根据车间地面的平整度调整整机水平，避免长期运行过程中因设备倾斜导致的加工精度偏差。设计过程中对各运动部件的干涉边界做了完整的参数化校验，Z向进给的上下极限位置设置了硬限位与软限位的双重防护，避免磨头超程撞击工作台面；射流管路的排布沿立柱内侧的走线槽布置，既避免管路外露被高压射流意外损伤，也方便后期维护时拆解更换管路。从加工功能来看，这套设备可完成平面裁切、异形轮廓加工、表面微刻蚀、去毛刺等多类加工工序，针对不同的加工压力需求，磨头的进给速度可做对应调整，加工薄壁件时降低进给速度与射流压力，避免工件被射流击穿变形；加工厚壁硬质材料时可适当提升压力，匹配对应的磨料粒度，保证加工断面的粗糙度要求。设备的操作位布置在机架的前侧，操作人员可直接观察加工区域的射流状态与工件加工进度，装夹工件时的操作空间预留充足，无需探身即可完成工件的装夹与拆卸，符合一线加工工位的人机工程要求。整套结构的建模过程采用实体化建模逻辑，所有安装孔位、配合面的尺寸均按照实际加工公差要求标注，各部件的装配关系完全还原实际设备的装配顺序，可直接用于后续的工程图导出、结构干涉校验、加工工艺编制等工作，也可作为同类特种加工设备开发的参考结构，针对不同加工幅面的需求，可通过调整立柱高度、工作台尺寸快速衍生出不同规格的机型，缩短非标设备的开发周期。
