小型龙门式数控雕刻加工设备结构设计

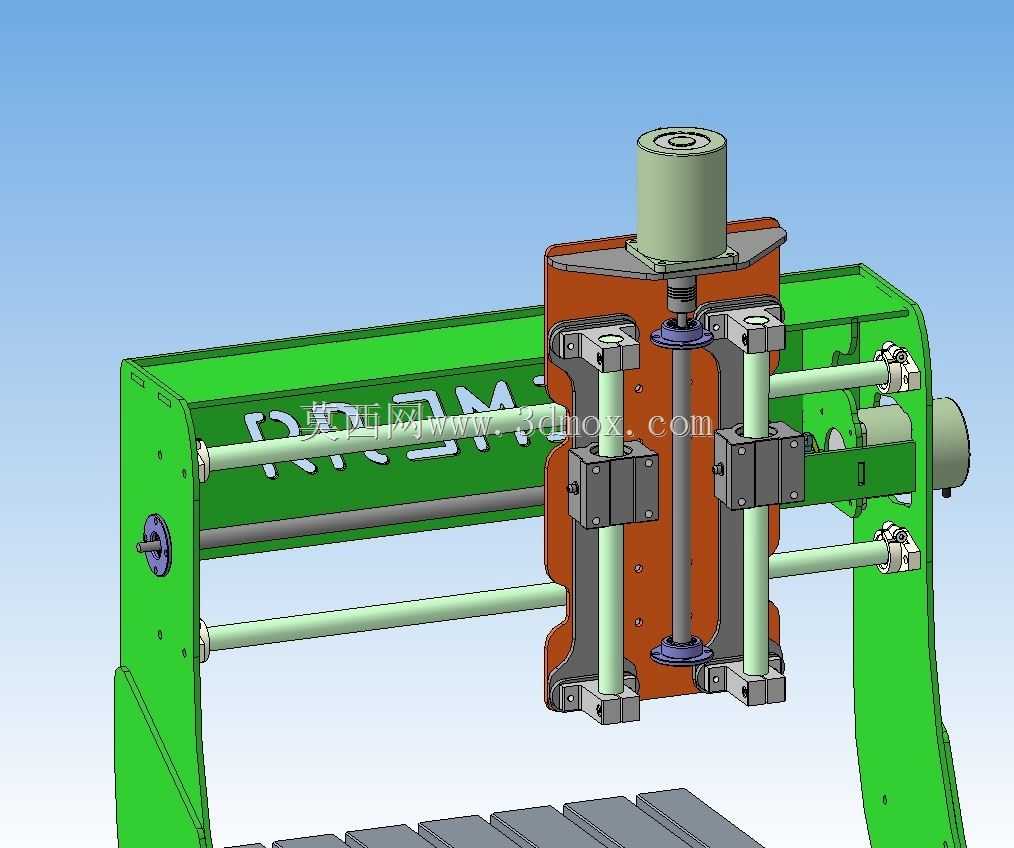

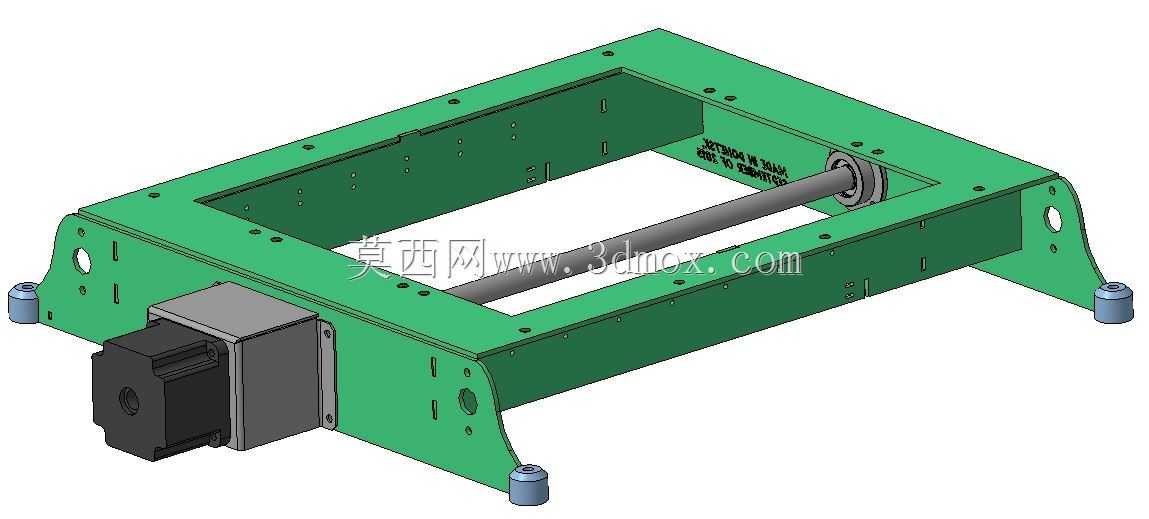

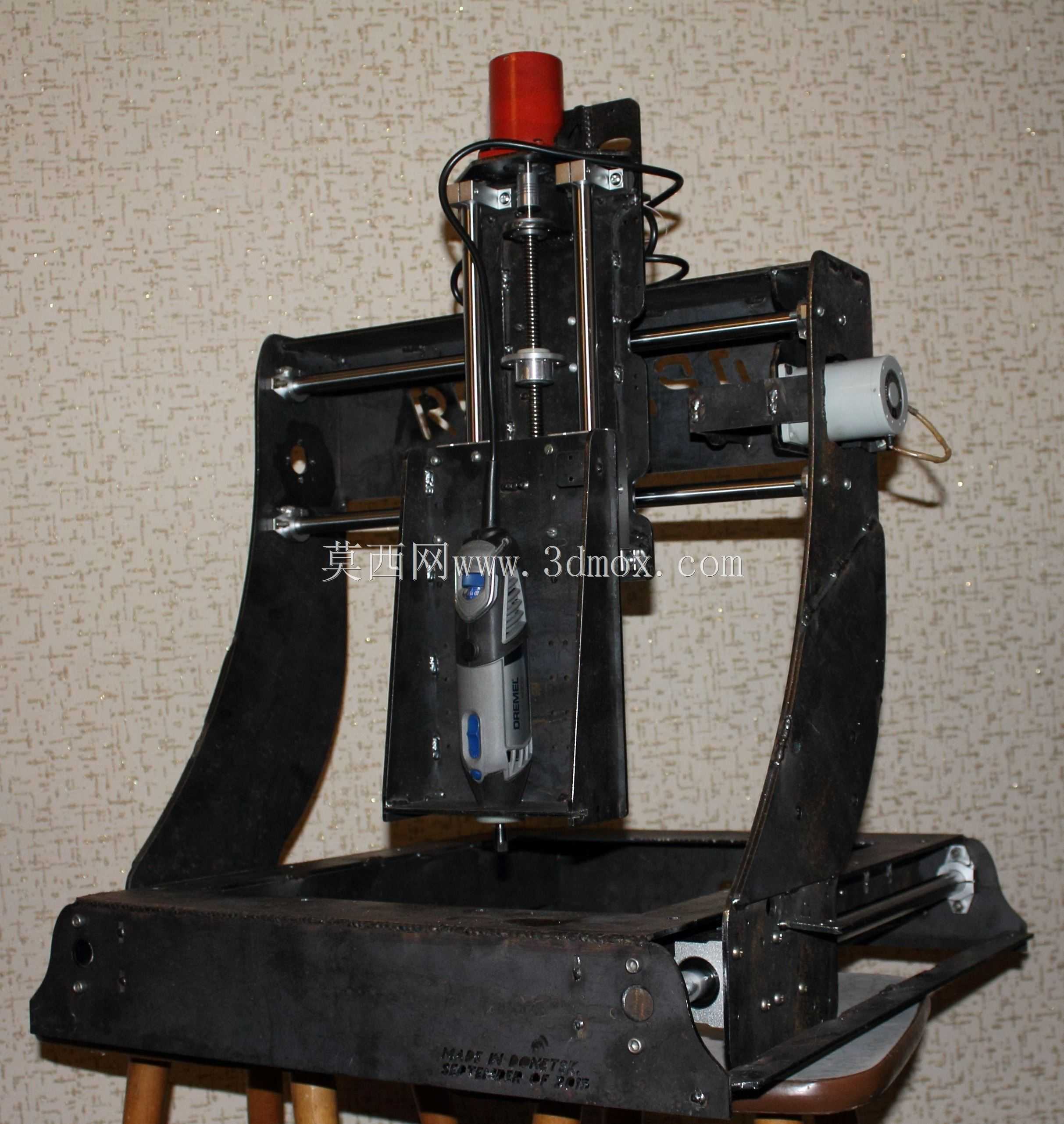

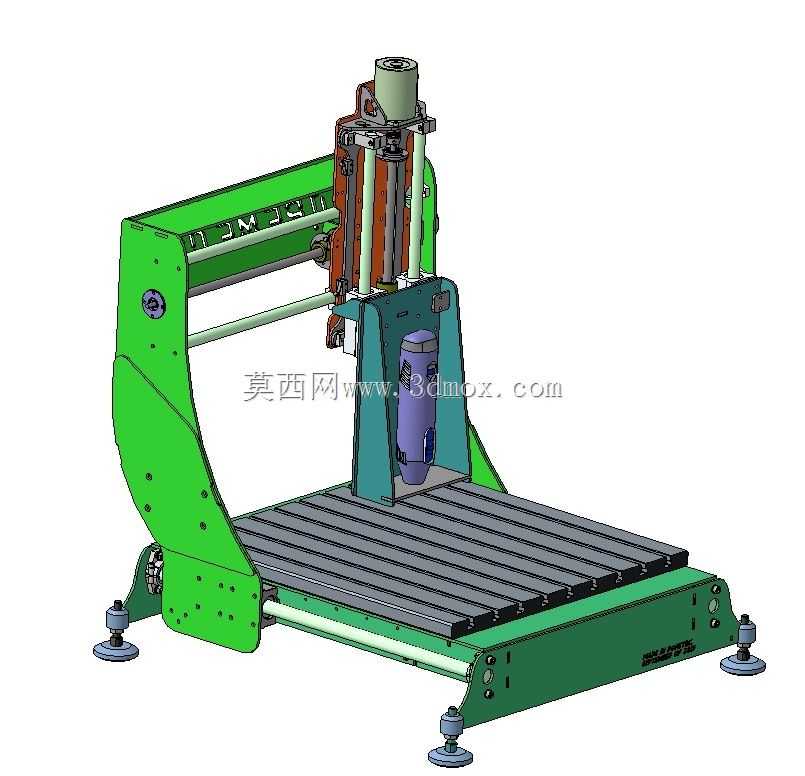

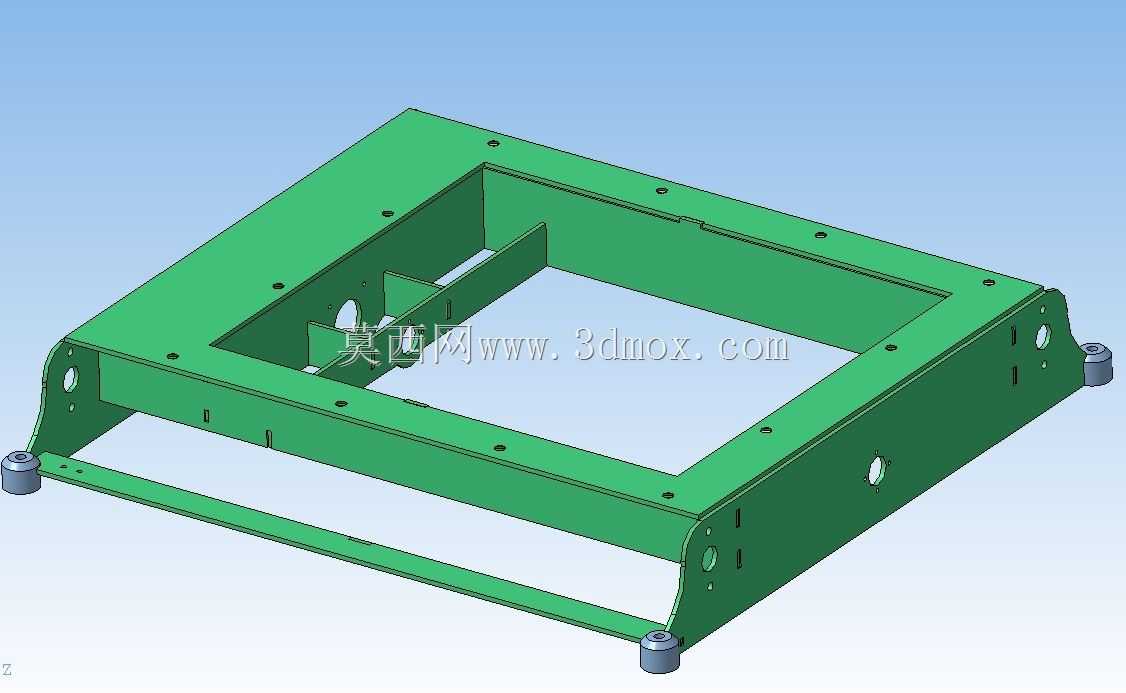

这款设备的整体结构采用龙门式布局，主要面向小型工件的平面雕刻、软金属铣削、非金属板材切割加工场景，常见于广告标识制作、小型五金零件加工、木工浮雕作业、教学实训等领域，可适配不同材质的加工需求，兼顾加工精度与设备占地的平衡。从结构设计逻辑来看，床身采用整体焊接式框架搭配加强筋布局，底部设置可调式支撑脚，可在不平整的安装地面上调整水平度，抵消地面不平带来的机架形变，保证运动轴的运行精度。工作台采用T型槽式平台，台面预留标准槽位，可搭配通用夹具快速固定不同尺寸的待加工工件，工作台面的有效加工区域覆盖常规小型加工件的尺寸需求，安装时需在设备四周预留不小于300mm的操作与维护空间，方便工件上下料、日常润滑保养以及易损件更换。X轴传动组件布置在床身两侧的导轨安装面上，采用双导轨支撑搭配传动杆的传动形式，保证龙门架移动时的两侧同步性，避免运行过程中出现偏载卡顿的问题；Y轴传动组件集成在龙门横梁上，带动滑座完成横向进给运动，导轨安装面均设计有防尘结构，可阻挡加工过程中产生的切屑、粉尘进入导轨副，延长运动部件的使用寿命。Z轴滑台采用垂直布局，搭载主轴安装座，可适配不同功率的加工主轴，滑台的行程设计满足常规加工的深度需求，垂直方向设置有配重辅助结构？不对，这款小型设备的Z轴依靠传动组件的自锁特性与伺服抱闸保证停机状态下的位置稳定，无需额外配重，简化了整体结构。整体机架的钣金与结构件采用模块化设计思路，各个部件的安装接口均做了标准化处理，方便装配过程中的公差调整，也便于后期根据加工需求拓展辅助组件，比如加装冷却管路、吸尘罩、对刀仪等附件。设备的走线均采用拖链内置布置，避免运动过程中线缆拉扯磨损，所有电气元件的安装位置都预留了检修空间，日常维护时无需大范围拆解机架即可完成线路检查、元件更换操作。从安装边界来看，设备整体占地尺寸适配小型加工车间、个人工作室的空间条件，无需专门做厚重的设备基础，普通硬化地面即可满足安装承重要求，运行过程中的振动控制在合理范围，不会对周边精密设备造成干扰。
