基于曲柄滑块机构的四向钢锯结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315868
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计
  • 基于曲柄滑块机构的四向钢锯结构设计

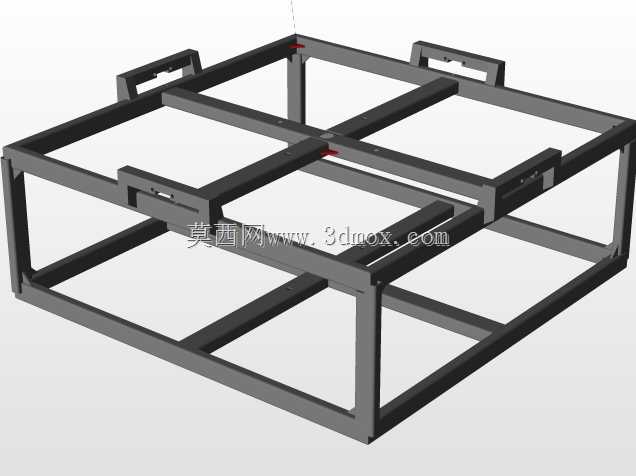

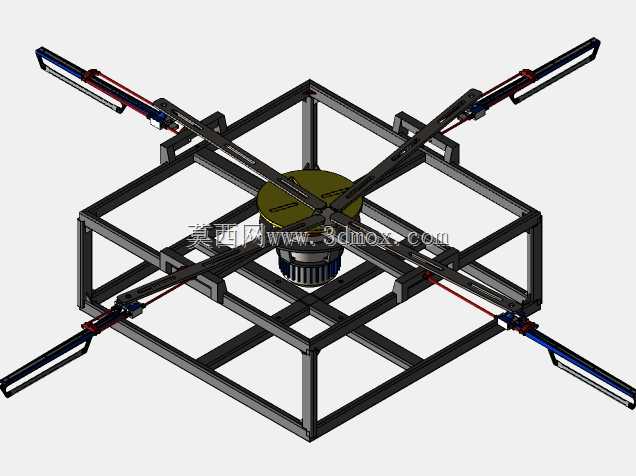

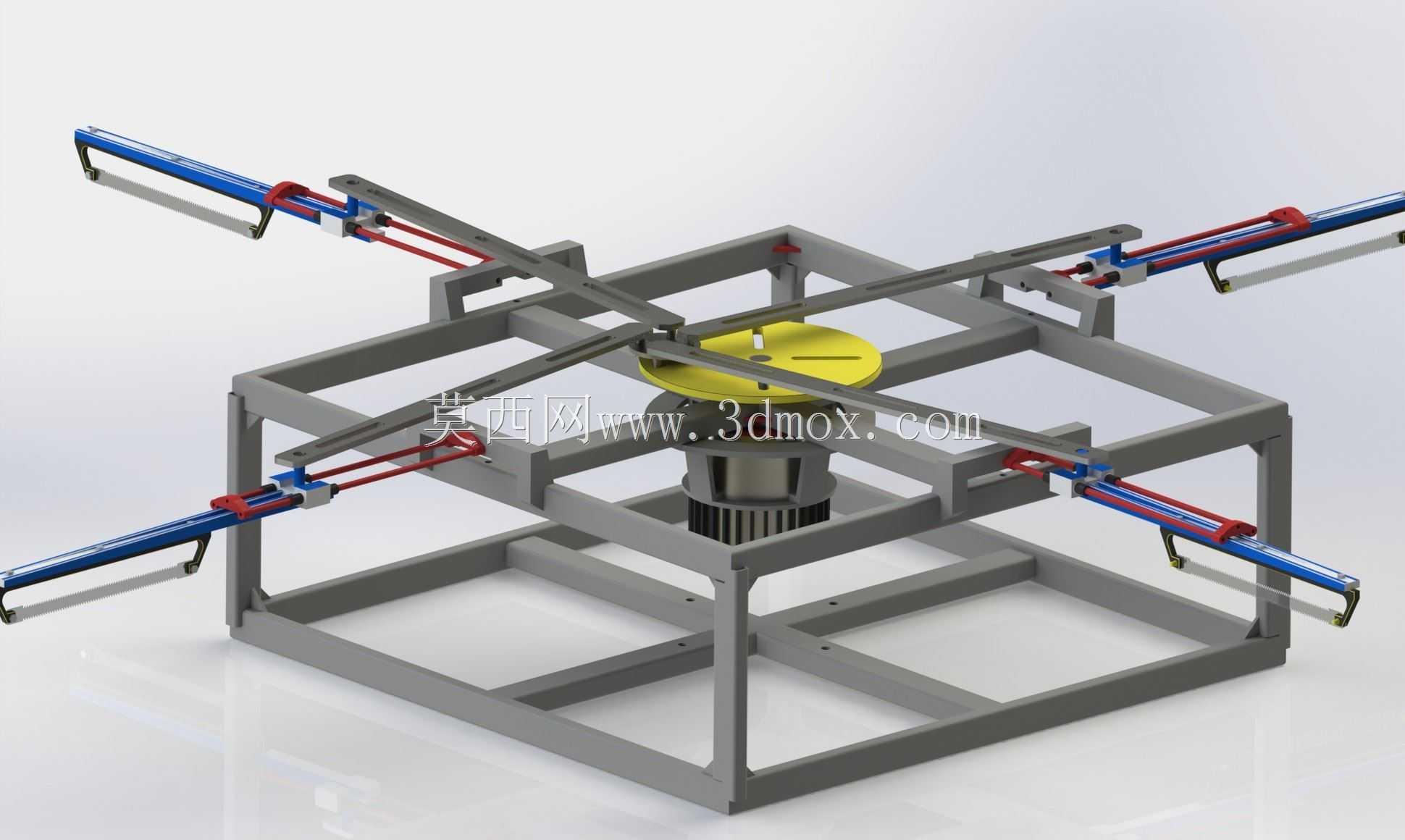

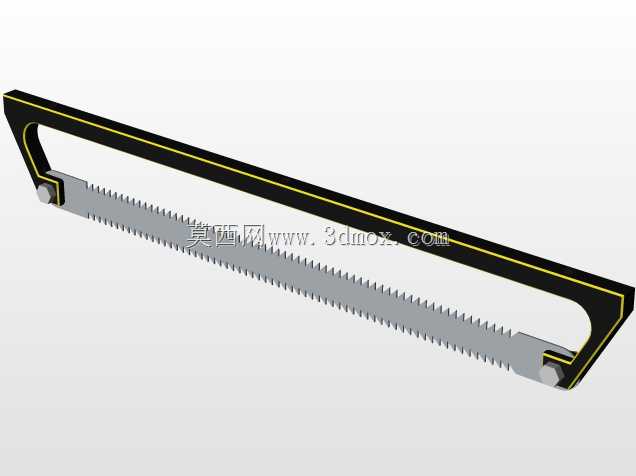

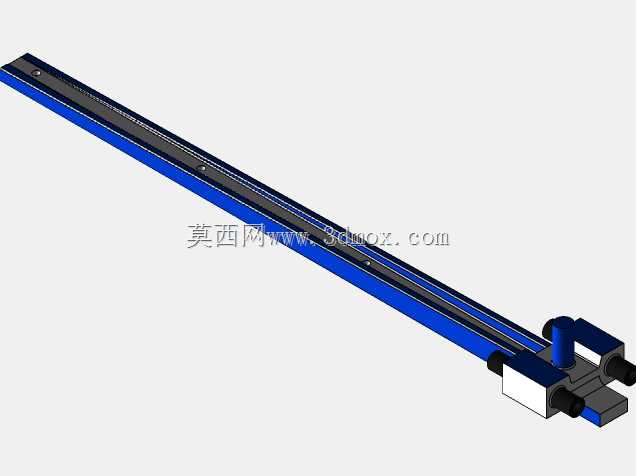

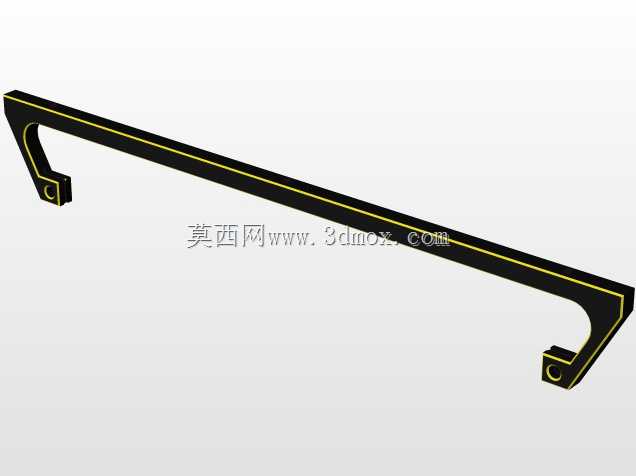

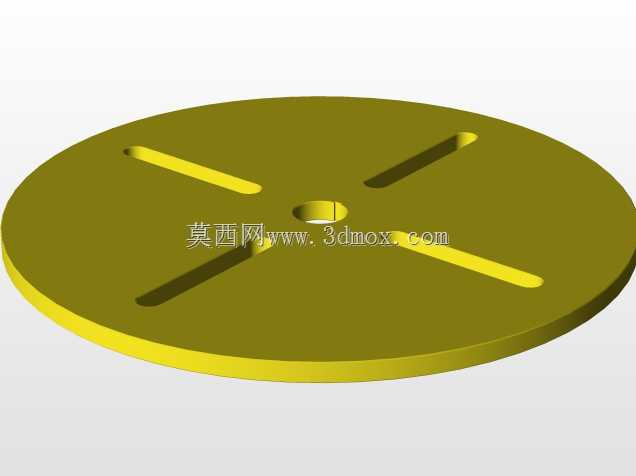

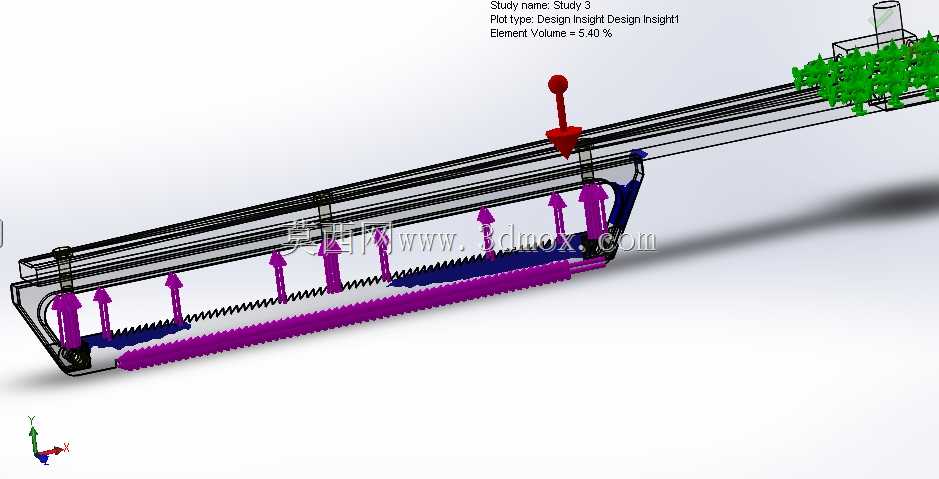

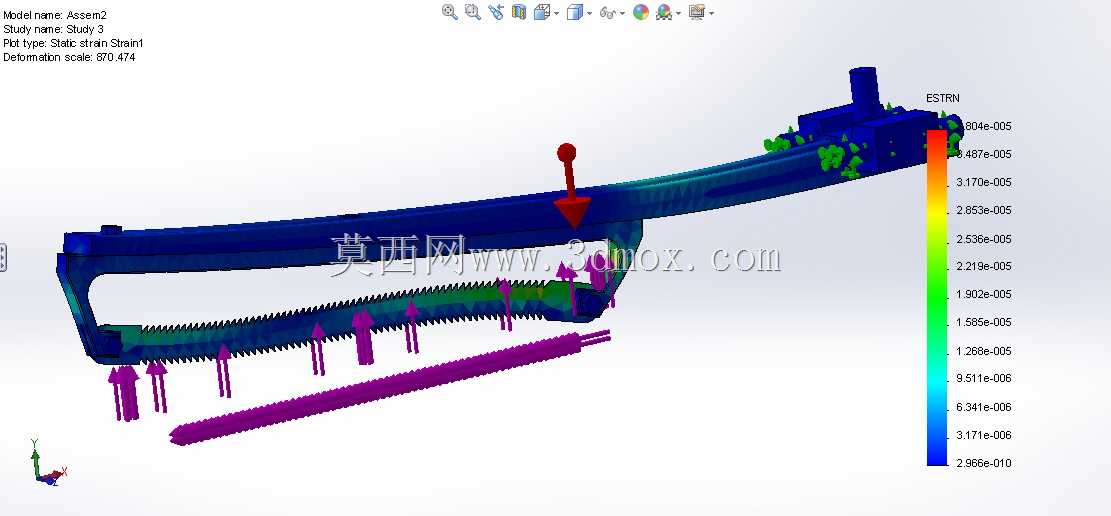

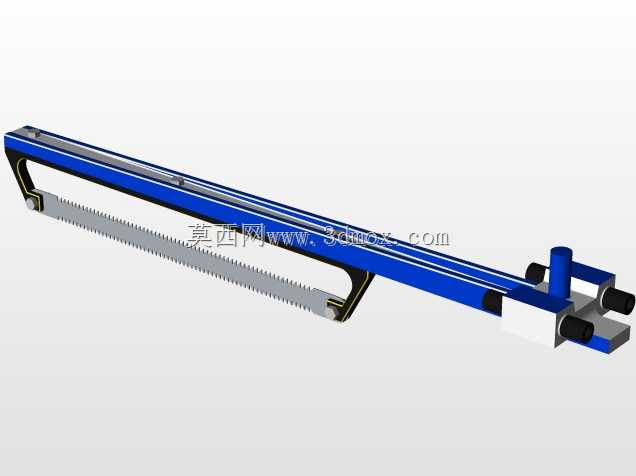

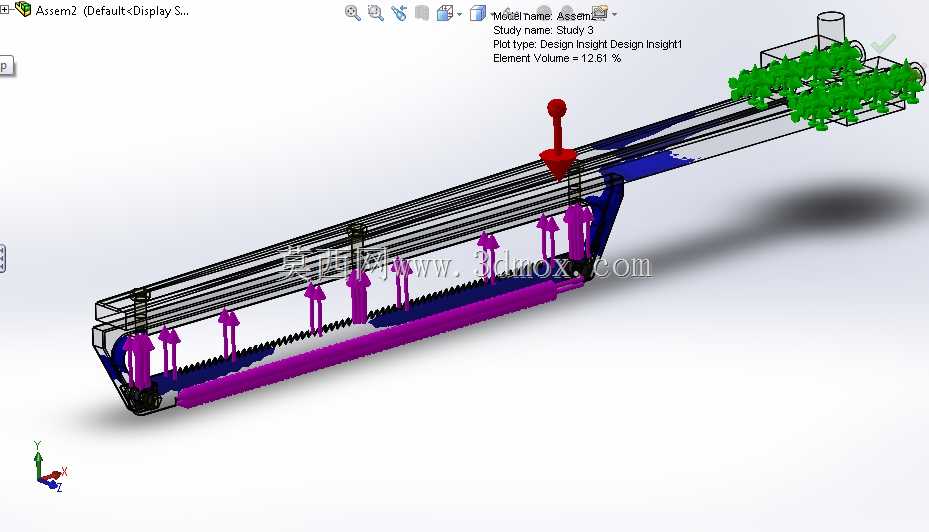

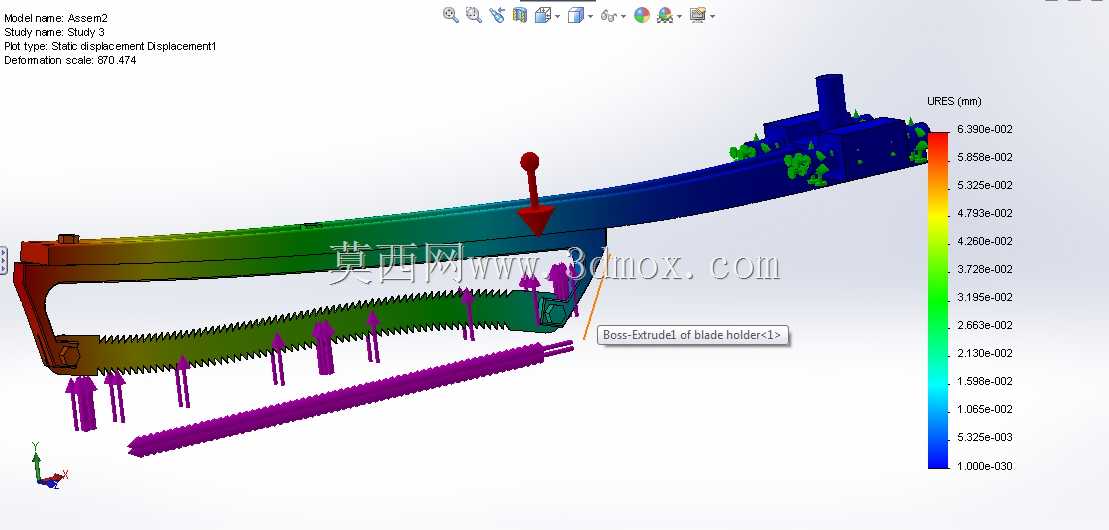

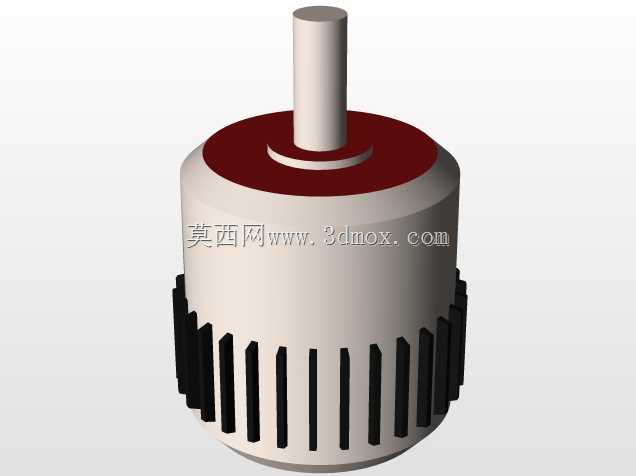

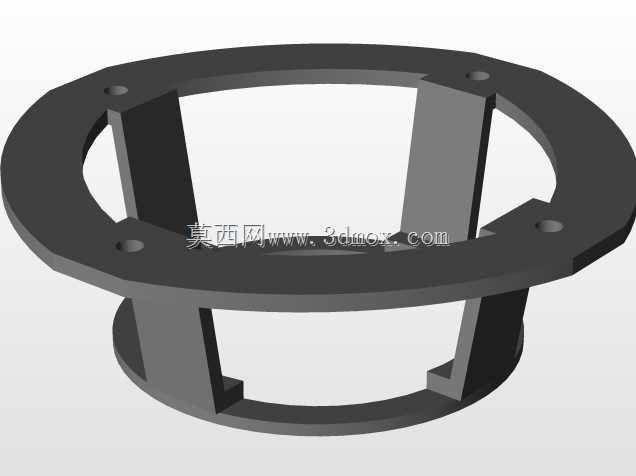

在型材批量下料、小型金属构件预制的加工场景里,单工位往复锯往往需要反复调整工件装夹角度才能完成多方向切口加工,不仅装夹辅助时间占比高,多次定位带来的形位公差累积也很难满足框架类构件的拼接精度要求,这套采用曲柄滑块传动的四向钢锯,正是针对这类多向同步锯切需求开发的专用切削设备。从实际落地的加工场景来看,这类设备多用于方形框架型材的端头齐平、十字交叉构件的同步切口作业,四个锯切单元呈90°周向均布,可同时对工件四个方向的待加工面完成往复切削,单次装夹即可完成原本需要四次装夹翻转才能完成的锯切工序,能大幅降低薄壁方管、轻型铝型材等易变形工件的装夹变形风险。设备核心传动采用单动力输入的曲柄滑块布局,底部居中布置的动力输出端连接十字形布置的曲柄传动组件,每个方向的曲柄通过连杆与对应方向的锯条滑座连接,将动力端的旋转运动转化为四个锯切单元的同步直线往复运动,这种单动力驱动四组执行端的设计,既避免了多电机驱动带来的同步控制成本,也能保证四个方向锯切行程的一致性,不会出现不同锯切单元进给速度差导致的工件切口错位问题。机架部分采用方管焊接的框式结构,整体为正方形对称布局,四个伸出的锯切导向单元分别固定在机架四边的上平面,导向部分采用直线滑轨约束滑座的运动轨迹,保证锯条往复过程中不会出现侧向摆振,锯切过程的稳定性远高于悬臂式单锯结构。从安装边界来看,设备整体占地为正方形,四个锯切手柄端伸出机架外框的长度一致,安装时需要在机架四周预留不小于单方向滑座全行程的操作与维护空间,设备底部预留的安装孔位可直接固定在车间钢制工作台或者混凝土基础上,不需要额外制作复杂的安装基座。锯条的张紧机构集成在每个滑座的前端,采用快拆式张紧结构,更换锯条时不需要拆解整体传动结构,松开张紧螺母即可快速完成锯条更换,适配不同齿距的机用钢锯条,可针对钢材、铝合金、硬质塑料等不同材质的工件更换对应锯切参数的锯条。设计过程中特意将四个方向的锯切行程做了等长设计,曲柄偏心距统一,保证每个方向的锯切进给范围一致,针对不同尺寸的中心工件,可通过调整锯条安装座的伸出长度适配最大加工范围内的不同截面工件,中心定位台采用可更换的定位工装,针对圆形、方形、异形截面的工件可快速更换对应的定位夹具,不需要重新调整四个锯切单元的相对位置。从实际使用的工况适配性来看,这套结构没有采用复杂的电控同步系统,纯机械传动的结构可靠性更高,在小型五金加工车间、钢结构预制场这类维护条件有限的场景下,设备故障率更低,日常维护仅需要定期给曲柄销轴、直线滑轨加注润滑脂即可,不需要复杂的电控参数调试。滑座的运动限位采用硬限位加缓冲垫的设计,避免曲柄运动过死点时出现滑座超行程撞击机架的问题,每个锯切单元的手柄处预留了人工辅助进给的操作空间,针对小批量加工场景可通过人工按压手柄实现微量进给,针对批量加工场景也可在手柄位置加装配重或者气动进给组件,实现定压自动进给,不需要额外对主体结构做大幅改装。设备中心的动力安装位适配标准立式安装的动力单元,安装法兰尺寸采用通用工业安装标准,可根据实际锯切负载需求匹配不同功率的动力输出部件,不需要重新加工连接法兰。整个机架的焊接结构做了应力释放处理,焊后整体机加工四个导向单元的安装面,保证四个方向的滑轨安装面处于同一水平面,且滑轨延长线交汇于设备中心,确保四个方向的锯条切削平面都对准中心工件的待加工位置,不会出现锯切偏斜的问题。
