扭转弹簧专用手动扭簧夹具结构设计

在小批量五金装配、设备维保、弹簧试样测试的日常作业场景里，扭转弹簧的安装一直是容易被忽略却影响作业效率的环节——常规的尖嘴钳、螺丝刀等通用工具夹持扭簧端部时，很容易出现滑脱、簧体刮伤、扭转力矩不受控的问题，轻则导致弹簧端部变形报废，重则出现工具弹飞的安全隐患，尤其是线径1mm上下的小型扭簧，手工操作的良品率很难稳定控制。这款扭簧夹具就是针对这类作业痛点开发的手动作业工装，核心作用是给扭簧提供稳定的夹持定位与扭转施力支点，让操作者可以平稳控制扭转角度，完成扭簧在安装座内的对位装配。

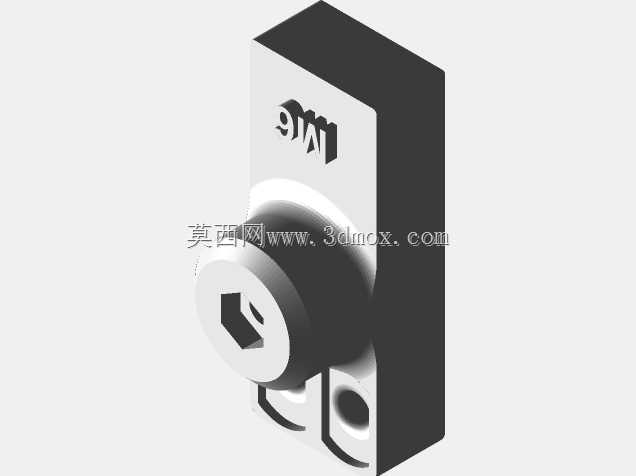

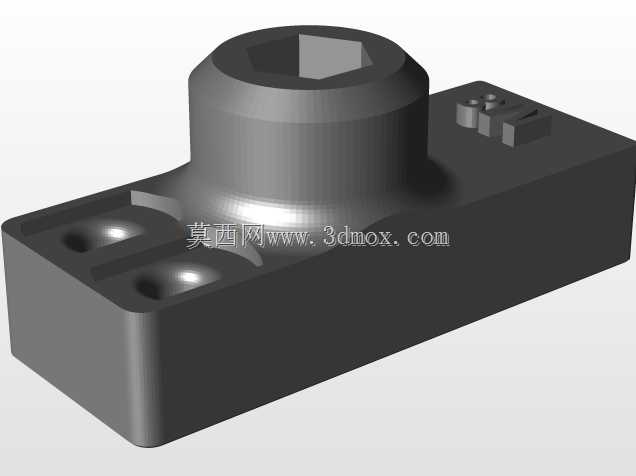

从功能特性上看，这套夹具采用分体式模块化设计，单根配套手柄可适配三种不同规格的夹头，分别对应6号、8号、10mm三种常见的扭簧安装尺寸，覆盖了日常小型机电产品、五金锁具、玩具结构里绝大多数小型扭簧的装配需求，不需要针对每一种扭簧单独配置整套工装，减少了工位上的工具存放占用。夹头主体采用立式块体结构，上部设置带内六角限位的扭簧定位座，作业时将扭簧的直边端部卡入内六角的对应卡槽内，簧体自然套在定位柱上，不会出现扭转过程中簧体偏移的问题；下部设置两个同轴的安装孔位，既可以通过螺栓将夹头临时固定在工作台面上做固定式装配工位，也可以手持操作应对零散的维保作业场景，两种使用模式可以根据作业场景灵活切换。

设计思路上完全围绕手动作业的操作逻辑做适配，没有多余的复杂结构，所有受力部位都做了应力冗余考虑：夹头的定位卡槽深度根据对应规格扭簧的线径做匹配，既保证端部卡入后不会在扭转时脱出，又不会因为卡槽过深导致扭簧装配到位后难以取下；手柄连接位采用标准六角螺栓接口，和市面上常规的内六角扳手、棘轮手柄兼容，即便原配手柄遗失，也可以用现场常备的标准工具替代使用，不会出现工装损坏就完全无法作业的情况。配套的紧固件全部采用通用标准件，包括连接用的六角螺栓、焊接螺母、2mm厚的垫板结构，所有加工件都可以采用常规的钢板切割工艺完成制作，不需要特殊的机加工设备，小批量制作或者现场改制都十分方便。

安装边界方面，夹头主体的块体结构尺寸紧凑，手持操作时单手握持完全没有负担，固定在台面上使用时，两个安装孔的孔距适配常规的小型台钳、工装固定板的安装间距，不需要额外做转接板；定位柱的突出高度根据对应扭簧的自由长度做匹配，扭转过程中簧体不会和夹头本体发生摩擦刮蹭，扭簧的表面镀层不会因为装配作业出现损伤。作业时顺时针或逆时针扭转都可以获得稳定的支撑，不会出现单侧受力导致的夹头歪斜问题，实际作业中可以稳定实现扭簧的精准对位，装配过程的力矩传递均匀，不会因为突然的滑脱导致弹簧过扭失效，针对小批量装配场景，能大幅降低扭簧装配的不良率，减少因为工具不合适导致的弹簧损耗。

这套夹具的结构没有复杂的传动或者锁紧机构，所有部件都是刚性连接，长期使用的磨损点仅在定位卡槽位置，当卡槽因为长期使用出现磨损间隙变大时，只需要更换对应规格的夹头即可，主体结构和手柄都可以长期重复使用，维护成本极低。针对不同的作业场景，既可以在固定工位上完成批量产品的扭簧装配，也可以随身携带到设备现场做维保更换扭簧的作业，适配性十分灵活。
