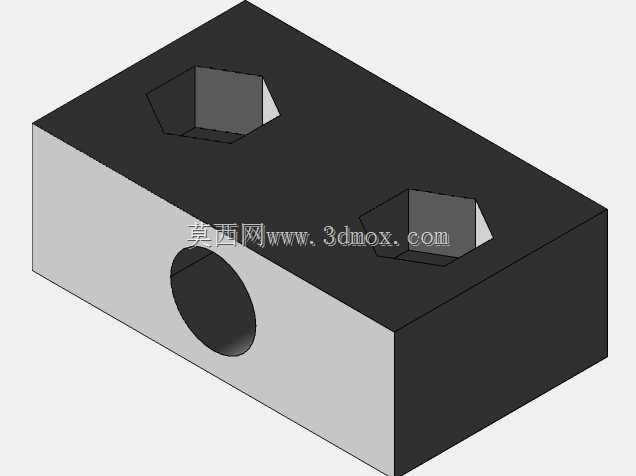

8mm规格梯形螺纹传动配套螺母滑块

在桌面级线性传动模组、小型自动化滑台、3D打印设备Z轴升降机构、轻载激光雕刻机进给单元这类对传动精度有基础要求、负载不大的直线运动场景里，梯形丝杠配套的螺母滑块是把丝杠旋转运动转化为直线往复动作的核心衔接零件，这次的8mm规格梯形螺母块，就是针对小安装空间、轻载传动场景做的一体化结构设计。不同于常规的圆形法兰梯形螺母需要额外加工安装座来固定到滑动部件上，这款螺母块直接把螺母安装基体和滑动连接块做成了一体式方块结构，省去了额外的连接座加工和装配环节，能直接通过块体上的两个沉头安装孔锁附在滑动台面上，装配时不需要额外找正螺母与丝杠的同轴度，块体的基准平面加工完成后，安装时只要贴合滑动件的安装面锁紧紧固件即可，能有效降低小设备的装配调试工时。从结构设计逻辑来看，块体中间的通孔为适配8mm公称直径梯形丝杠的内螺纹安装位，内螺纹的公差配合选用中等间隙配合，既可以保证丝杠转动时螺母滑动顺畅无卡滞，也能预留足够的润滑脂存储间隙，日常维护时不用频繁拆解就能在螺纹副间留存润滑介质，降低长时间往复运动的磨损速率。块体上的两个沉头孔位置做了对称布局，孔的沉头深度刚好能容纳内六角圆柱头螺钉的头部，锁附后螺钉头不会突出块体表面，避免滑动过程中突出的螺钉头和周边的导轨、机架部件产生运动干涉。块体的外形做了直角方块设计，相邻的两个垂直面都做了铣平加工，安装时可以直接靠在滑动件的定位直角边上，不需要额外做定位销就能保证螺母的内螺纹轴线和丝杠安装轴线平行，大幅降低装配时的调校难度，尤其适合小批量设备组装时快速定位安装。从安装边界尺寸来看，这款螺母块的整体厚度控制在适配20系列铝型材安装槽的尺寸范围内，块体的宽度刚好可以嵌入常规线性光轴滑台的滑块安装间隙，不需要额外对安装位做避空加工，安装时块体底部和滑动台面完全贴合，受力时载荷可以均匀分布在整个安装接触面上，不会因为局部应力集中导致块体变形或者螺纹副偏磨。实际使用场景中，这类螺母块大多适配导程2mm或者4mm的8mm梯形丝杠，单根丝杠搭配一个螺母块就能实现单轴的直线传动，在桌面级点胶设备、小型物料推送机构、实验室小型取样设备的进给单元里，这种一体式螺母块相比分体式螺母加安装座的结构，整体重量更轻，运动时的惯量更小，对于步进电机直驱的轻载传动场景来说，能降低电机的负载余量要求，不需要选更大扭矩的电机就能驱动滑台平稳动作。设计时特意在螺纹孔的两端做了微小的倒角处理，一方面是装配丝杠时可以起到导向作用，方便丝杠快速旋入螺母内螺纹，另一方面也能去除螺纹加工时产生的毛刺，避免运动过程中毛刺脱落掉在导轨或者光轴表面造成滑动卡滞。块体的两个安装沉头孔的孔位间距，匹配市面上主流的小型线性滑台的安装孔距，替换原有磨损的螺母块时不需要重新加工安装孔，直接锁附原有螺钉就能完成更换，设备维护的互换性更好。不同于滚珠丝杠螺母需要配套反向器、钢珠等精密零件，这类梯形螺母块的结构更简单，在有少量粉尘的轻度恶劣工况下，梯形螺纹的大间隙不容易被粉尘卡滞，日常维护只需要定期涂抹润滑脂就能保证长期顺畅运行，对于成本敏感、负载不大、传动速度不高的民用小型自动化设备来说，是性价比极高的传动衔接零件。在做三维建模时，这款零件的所有安装面都做了公差标注，安装贴合面的平面度控制在0.05mm以内，内螺纹和安装基准面的垂直度控制在0.03mm以内，保证装配后丝杠转动时不会出现别劲、卡顿的情况，两个沉头安装孔的位置度公差控制在0.1mm以内，和标准滑台的安装孔位可以完全互换，不需要二次修配。
