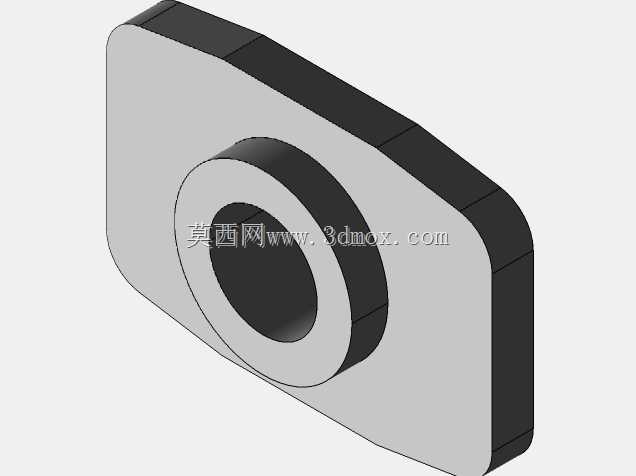

带腰型安装座的内螺纹连接三通结构件

在自动化生产线的线性模组滑台装配、3D打印机运动轴定位、CNC工装夹具的油路气路分流布局中，这类带一体式安装座的三通内螺纹连接件是解决多管路汇接、部件同轴定位的常用结构件。不同于常规外六角三通接头，该结构将螺纹连接段与腰型安装法兰做了一体化成型设计，省去了额外配置安装支架的工序，在紧凑安装空间内可直接通过腰型孔完成位置微调后锁附固定，大幅压缩装配环节的零件数量与调试时间。

从功能特性来看，中心通孔为标准内螺纹结构，可直接与对应规格的外螺纹管路、调节螺杆或导向轴配合，实现三路介质的导通或是轴向部件的锁紧定位；腰型法兰的两个圆弧端做了等半径倒圆处理，既避免了锐边在装配过程中划伤操作人员或相邻管线，也能在安装时适配不同孔距的安装基面，当安装孔位存在小幅加工误差时，可沿着腰型孔的长轴方向调整连接件位置，补偿基面的加工公差，降低对安装基面的精度要求。法兰与中心螺纹段的衔接位置做了均匀的过渡圆角，能有效分散螺纹副受载时的应力集中，避免长期受交变载荷作用下出现衔接处断裂的问题，在气动回路的脉冲气压冲击、线性轴的往复振动工况下，结构强度表现优于焊接拼接的三通接头。

设计过程中首先要确定中心螺纹的公称直径与螺距，根据适配的管路通径或螺杆规格选定螺纹参数后，再确定法兰的厚度——法兰厚度需匹配安装螺钉的沉头深度，保证锁附后螺钉头不高出法兰表面，避免与相邻运动部件产生干涉。腰型孔的宽度要比选用的安装螺钉大0.2-0.5mm，长度方向预留至少2mm的调节余量，满足现场安装的位置微调需求；中心螺纹段的轴向长度要比配合的外螺纹旋合长度长1.5-2个螺距，保证螺纹旋合后有足够的连接强度，不会出现滑牙或松脱的问题。建模时需要注意法兰侧面与中心圆柱面的相切约束，倒圆角半径要一致，避免加工时出现刀具接刀痕，影响装配后的贴合精度。

安装边界方面，该结构件的法兰外轮廓为带圆角的类矩形，安装时需要在基面预留出至少比法兰轮廓单边大3mm的操作空间，方便扳手拧紧相邻的管路接头；腰型孔的中心距要与基面上的安装孔位匹配，锁附时需在螺钉与法兰表面之间加装平垫与弹垫，避免设备运行振动导致螺钉松脱。中心螺纹的轴线需要与配合的管路或轴件保持同轴，偏差控制在0.1mm以内，避免螺纹旋合后出现别劲现象，导致密封失效或是运动卡滞。在用于气路分流场景时，螺纹配合处需缠绕生料带或涂抹密封胶，保证0.8MPa工作气压下无泄漏；用于机械部件锁紧定位场景时，螺纹旋合后需加装锁紧螺母，防止往复运动导致螺纹副松脱。

这类一体化结构的三通连接件，相比分体式接头加安装支架的组合方案，零件累计公差更小，装配后整体刚性更好，在对安装空间、装配效率要求较高的自动化设备、桌面级加工设备、检测工装中应用十分广泛，建模时的参数化设计可通过调整螺纹规格、法兰尺寸、腰型孔参数快速衍生出适配不同工况的系列化型号，满足不同负载、不同安装空间的使用需求。
