英制深沟球滚珠轴承结构设计

做机械结构设计快十二年，经手的旋转支撑类零件选型里，这类英制尺寸的深沟球滚珠轴承是跨进口设备测绘、非标自动化改造项目里经常碰到的部件，很多早年引进的欧美产小型输送线、桌面级加工辅具、精密检测工位的旋转轴系，都习惯用英制规格的轴承做支撑，和公制轴承的安装边界差异不小，测绘建模的时候稍不注意留错安装余量，后期装配就会出现内圈跑圈、外圈松旷的问题。

先从实际应用场景说，这类窄系列英制滚珠轴承，常用在负载不大、转速中等的旋转工位，比如小型皮带输送机的从动辊支撑、桌面型点胶设备的转盘转轴、3D打印设备的送料辊支撑、老式印刷设备的导纸辊定位，还有部分进口手持电动工具的输出轴支撑，这些场景的共同特点是径向载荷占主导，轴向载荷仅为安装偏差带来的少量附加力，不需要承受大的冲击负载，对旋转的同轴度有基础要求，同时安装空间比较紧凑，不适合用宽系列或者带密封盖的加厚轴承。

从功能特性来看，这类深沟球结构的滚珠轴承，核心作用是给旋转轴提供径向约束，同时保留低阻力的旋转自由度，把轴运转时的滑动摩擦转化为滚珠与滚道之间的滚动摩擦，大幅降低传动过程中的功率损耗，也能减少轴与支撑座之间的直接磨损。和滚针轴承比，它的滚珠与滚道是点接触修正后的面接触，允许的极限转速更高，运行噪音更低；和圆锥滚子轴承比，它不需要调整预紧间隙，安装维护更简单，适合批量装配的民用、工业轻载场景。

建模的时候的设计思路，首先要还原轴承的真实装配关系：内圈与轴采用过渡配合，建模时内圈的内径尺寸要严格匹配对应轴径，内圈的挡边高度要能完全约束滚珠的轴向位置，避免滚珠运转时从滚道脱出；外圈与安装座的孔同样采用过渡配合，外圈的外径圆柱度要控制在合理公差范围内，保证压入座孔后不会出现偏斜；中间的保持架采用浪形冲压结构，均匀分隔每一颗滚珠，保证滚珠在滚道内等距分布，不会出现相邻滚珠挤压摩擦的情况，建模时要注意保持架和滚珠之间预留合理的间隙，不能出现干涉，同时保持架的内径要大于内圈挡边外径、外径要小于外圈挡边内径，保证运转时保持架不会和内外圈发生剐蹭。

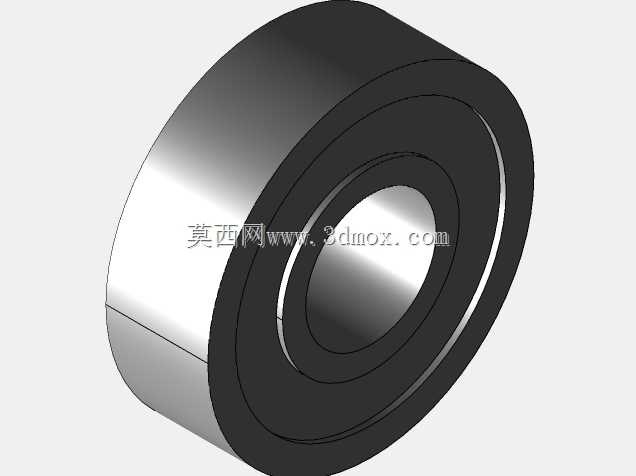

说到外形尺寸与安装边界，这款轴承的三个核心尺寸是英制规格，对应内径0.25英寸、外径0.625英寸、宽度0.196英寸，换算成公制的话内径约6.35mm、外径约15.875mm、宽度约4.98mm，做安装结构设计的时候，轴的配合段直径要按照基孔制过渡配合加工，轴肩的高度不能超过内圈挡边的高度，不然拆卸轴承的时候拉马没法勾住内圈端面，很容易把轴承撬坏；安装座的孔配合段要按照基轴制过渡配合加工，座孔的挡肩高度同样不能超过外圈挡边的高度，预留出拆卸的操作空间。另外要注意，这类窄系列轴承的轴向承载能力很弱，安装的时候不能通过敲打内圈或者外圈的方式传递轴向力压装，必须用套筒同时抵住对应配合的套圈端面均匀压入，不然很容易造成滚道压痕、保持架变形，直接导致轴承报废。

实际选型替换的时候，如果碰到设备上用的是这类英制轴承，不要随便拿尺寸接近的公制轴承替代，比如公制606轴承内径6mm、外径17mm、宽度6mm，内径差了0.35mm，外径差了1mm多，宽度也差了1mm，硬装的话要么轴太细内圈打滑，要么座孔太小外圈压不进去，就算勉强装进去，轴的同轴度也没法保证，运转起来很快就会出现异响、卡滞的问题。建模的时候还要把滚道的曲率半径做对，内圈滚道的曲率半径略大于滚珠半径，外圈滚道的曲率半径也略大于滚珠半径，接触角控制在0度左右，符合深沟球轴承的纯径向承载设计，要是滚道曲率做的不对，模拟运转的时候就会出现应力集中的问题，和实际轴承的受力状态不符。

还有个容易忽略的细节，这类开式的窄系列轴承，本身不带密封盖，使用的时候要根据应用场景考虑是否在轴承外侧加装防尘圈或者挡油环，如果是用在有粉尘、切削液飞溅的机加工工位，没有密封防护的话，杂质很容易进入滚道，加速滚珠和滚道的磨损，大幅缩短轴承的使用寿命；如果是用在清洁度比较高的办公设备、检测设备工位，可以直接使用开式结构，运转阻力更小，噪音也更低。做装配模拟的时候，要检查轴承安装到位后，内圈端面和轴肩完全贴合，外圈端面和座孔挡肩完全贴合，没有倾斜，同时轴承的宽度方向要预留合适的轴向间隙，不能把轴承夹的太紧，不然运转时温升导致的热膨胀会把轴承挤死，出现转动卡滞的问题。
