p-Rail系统MRH连接铰链结构件

在非标自动化生产线、模块化输送架体以及轻型工装导轨系统的搭建场景中，不同分段p-Rail轨道的接驳过渡一直是现场装配的常见痛点，常规拼接件往往存在对接间隙大、铰接自由度不足、受载后易错位的问题，这款MRH连接铰链正是针对这类场景开发的专用接驳构件。从实际功能来看，该构件可实现两段p-Rail轨道的柔性铰接连接，允许相邻轨道段在一定角度范围内相对转动，既可以适配带弧度的输送路径布局，也能抵消架体安装时的平面度误差，避免轨道硬对接产生的应力集中，降低导轨运行时的卡滞风险。

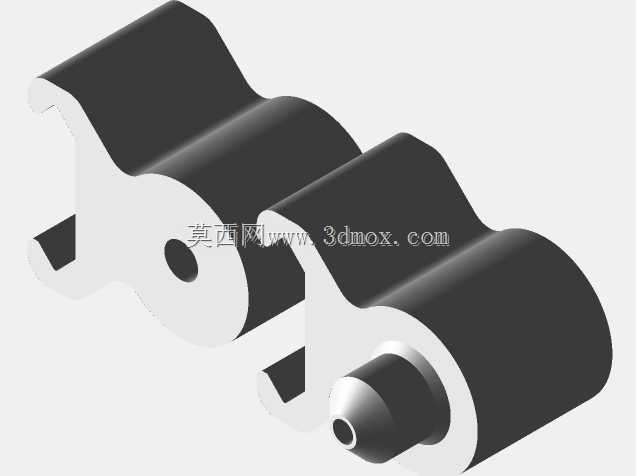

从结构设计逻辑来看，这款铰链采用对称式双抱爪卡位结构，两端的卡爪轮廓完全匹配p-Rail导轨的截面外形，安装时可直接卡入导轨的定位槽内，无需对导轨端面做二次铣削加工，大幅降低现场改造成本。中间的铰接回转部位采用同轴孔位设计，配合M3螺钉与锁紧垫圈完成轴向锁紧，既保证铰接转动的顺滑度，又能控制铰接副的轴向窜动量，避免长期往复转动后出现松脱。构件上预留的定位凸台可与配套的轨道适配器、Mini BIC等标准附件直接对位，无需额外设计转接板，能快速和现有p-Rail系统的周边配件完成组装，适配Shell持有人、Belt循环组件、Mag邮袋AR15挂载等多种扩展模块的安装需求。

从安装边界来看，该铰链的整体外轮廓完全贴合p-Rail导轨的安装尺寸，安装后不会超出导轨的侧面安装基准面，不会和导轨上运行的滑块、载具产生运动干涉。铰接转动的角度范围可根据实际布局需求调整，锁紧垫圈的预紧力可通过M3螺钉的拧紧力矩控制，既可以实现自由摆动的柔性连接，也可以通过加大预紧力实现定角度的刚性接驳，适配不同负载等级的使用场景。构件的壁厚设计经过受力校核，在常规轻型载具的往复冲击载荷下，卡爪部位不会出现塑性变形，铰接孔的磨损量可满足长期运行的寿命要求。

在实际选型应用中，这类连接铰链多用于电子装配线的柔性导轨段、电商仓储的轻型分拣轨道、实验室小型输送装置的变向接驳部位，相比传统的刚性拼接板，它可以吸收架体的微变形，减少导轨对接处的台阶差，降低载具经过接驳位置时的震动与噪音。建模过程中，所有卡位轮廓的尺寸都严格匹配p-Rail导轨的公版截面参数，铰接孔的同轴度、卡爪的卡位公差都按照通用五金件的常规精度等级设定，可直接用于3D打印试制或者小批量机加工生产，装配时不需要专用工装，普通内六角扳手即可完成全部安装操作，后期维护更换也十分便捷，不需要拆解整段导轨，仅需松开锁紧螺钉即可替换故障铰链，大幅缩短设备停机维护的时间。
