适配常规烟支的便携夹持固定支架结构

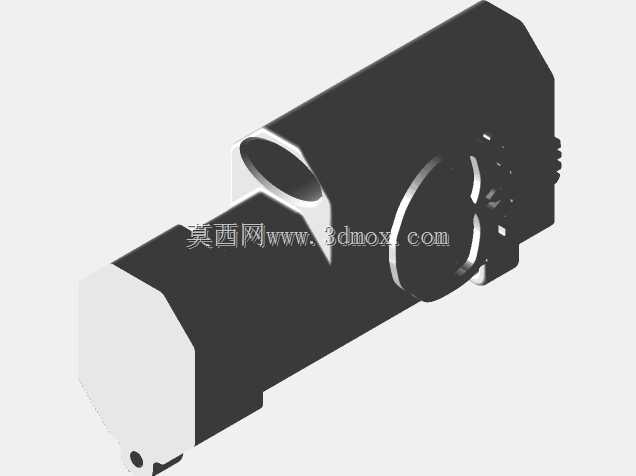

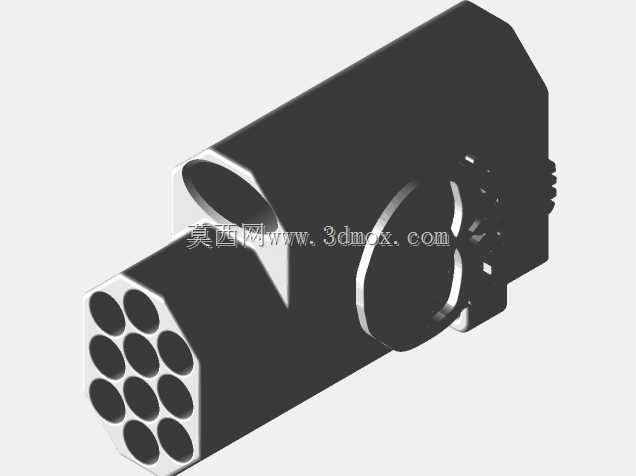

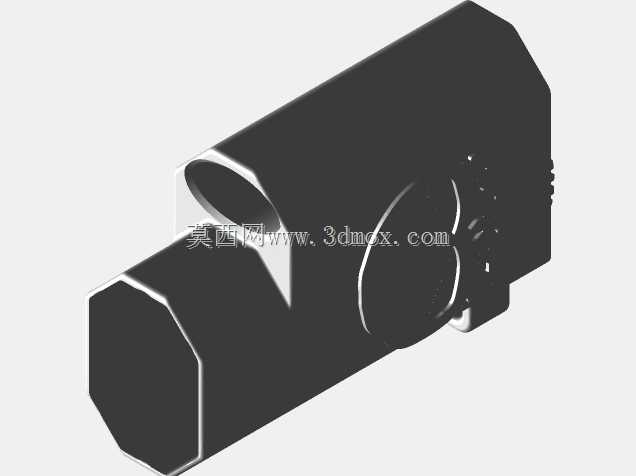

在日常烟具配件的结构设计场景中，这类夹持支架的核心作用是为烟支提供稳定的固定支撑，避免手持过程中烟体弯折、烟灰随意散落的问题，尤其适配户外作业、手部操作不便时的使用需求，同时也能减少手指直接接触烟支带来的污渍沾染问题。从结构功能来看，该支架采用一体化的筒身夹持设计，主体的中空腔体直径匹配常规市售烟支的外径尺寸，内壁做了微幅的防滑纹理处理，不需要额外的锁紧结构就能依靠过盈配合实现烟支的稳定固定，插拔力度控制在单指可操作的区间，既不会出现烟支松脱滑落的情况，也不会因为夹持力过大导致烟支纸皮破损、烟丝外漏。支架侧方集成的圆形卡扣结构，是整个设计的核心功能延伸部分，该卡扣的内径尺寸适配常规规格的圆柱形打火机外壳，通过侧方的开口弹性结构可以快速卡合在打火机侧壁，不需要额外的粘接或者紧固件，就能实现烟支支架与打火机的一体化携带，避免小配件单独放置容易丢失的问题。从设计思路层面，整个结构没有采用多余的分体装配部件，全部采用一体化成型的结构逻辑，所有的转角位置都做了R1.5-R3mm的圆角过渡，既避免了尖锐边角划伤手部的风险，也适配3D打印、注塑等多种成型工艺的脱模要求，不需要额外设计抽芯或者滑块结构，成型难度低，量产时的良率控制难度小。在安装边界与外形尺寸上，整个支架的轴向长度控制在65mm左右，中空夹持腔体的深度为42mm，能够覆盖烟支滤嘴段的全部长度，烟支插入后露出的燃烧段长度保持在合理区间，不会因为夹持过深导致烟支燃烧到支架本体，也不会因为夹持过浅导致烟支受力弯折。侧方的卡扣结构突出筒身的高度为12mm，卡合后与打火机侧壁的贴合面做了微幅的弧度处理，能够和常规圆柱形打火机的外壁完全贴合，卡合后整体的径向总尺寸控制在32mm以内，和打火机组合后可以轻松放入常规的裤兜、烟盒侧袋，不会出现突出过多导致携带硌手的问题。筒身远离卡扣的一端做了半封闭的挡边结构，挡边的中心预留了直径3mm的通气孔，既能够避免烟支从支架尾端穿出，也不会因为完全封闭导致烟支抽吸时通气不畅，影响正常使用体验。卡扣位置的弹性开口宽度设置为2mm，依靠材料本身的弹性实现张紧，卡入打火机时只需要轻微施力就能完成装配，拆卸时也不会在打火机表面留下划痕。整个结构的壁厚控制在2.2-2.8mm之间，在保证结构强度的前提下尽可能控制整体重量，采用常规PLA或者ABS材料打印时，整体重量不到10g，携带时几乎不会增加额外的负重。在实际使用场景中，该支架除了日常手持使用外，也可以通过卡扣结构临时固定在金属杆、桌边等厚度适配的条形结构上，实现临时的放置功能，不需要额外寻找烟灰缸或者放置位置，适合短途户外、手工操作时解放双手的使用需求。结构设计时特意规避了多余的装饰性结构，所有的结构特征都服务于功能实现，没有冗余的凸起或者凹槽，日常清洁时只需要简单擦拭就能清理表面的烟灰污渍，不会出现卫生死角。筒身的夹持腔体入口位置做了1mm的倒角导向，烟支插入时不需要刻意对准就能顺利滑入腔体，即使单手操作也能快速完成烟支的安装替换，操作门槛极低。卡扣与筒身的连接位置做了加厚的筋位处理，反复拆装卡扣时不会出现连接位置断裂的问题，正常使用情况下的拆装寿命可以达到千次以上，完全满足日常使用的强度要求。
