数控雕刻机主轴抱箍固定安装座结构

在桌面级数控加工、激光雕刻以及小型自动化作业设备的搭建过程中，动力主轴的固定可靠性直接决定了加工精度与设备运行稳定性，这款开口式抱箍安装座正是针对中小型动力主轴的安装需求设计的核心固定部件。从实际应用场景来看，这类安装座广泛适配桌面级CNC雕刻机、小型激光切割模组、桌面级3D打印改装的铣削模组，以及OpenBuilds开源线性运动平台的主轴挂载环节，能够在设备X轴滑台的运动过程中，为主轴提供足够的夹持刚性，避免高速切削或激光作业时出现主轴晃动、振刀、焦点偏移等问题。

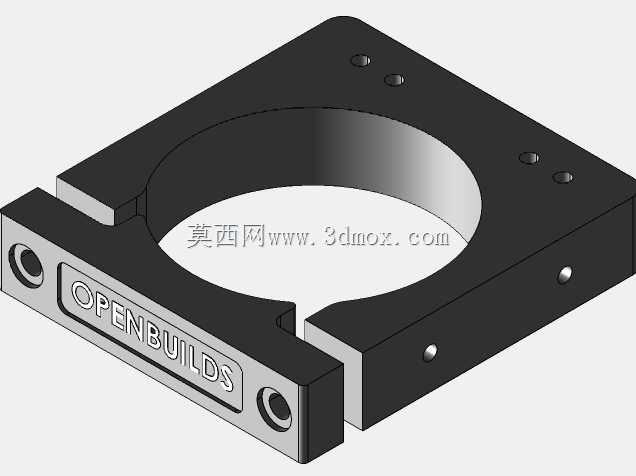

从功能特性上看，这款安装座采用单边开口的C型夹持结构，主体承力部分为方形安装基板，中间开设与主轴外径匹配的圆形夹持孔，开口侧预留锁紧间隙，通过侧边的锁紧螺丝即可实现对主轴的环抱式固定，无需完全拆解主轴即可完成拆装、高度调节作业，日常维护调整的效率远高于封闭式法兰固定结构。安装基板上预留的多组沉头安装孔，可直接适配20系列、40系列标准铝型材的滑台安装面，孔位间距严格匹配通用线性滑台的安装孔距，不需要额外加工转接板即可完成装配，大幅降低设备搭建的加工成本与装配周期。基板侧面预留的标识安装槽可嵌入品牌标识或刻度标尺，方便操作人员快速确认主轴的伸出长度，在多工序切换作业时能够快速复装定位，减少重复对刀的时间损耗。

设计思路上，这款结构充分考虑了桌面级设备的轻量化与刚性平衡，主体安装板的厚度经过受力校核，在主轴高速运转产生的切削反作用力下，安装板的形变量控制在0.02mm以内，既不会因为板材过薄产生共振，也不会因为结构冗余增加滑台的运动负载。开口处的锁紧臂做了加厚处理，锁紧螺丝孔内嵌金属螺纹衬套，避免反复锁紧过程中出现螺纹滑牙的问题，延长部件的使用寿命。圆形夹持孔的内表面做了细微的防滑纹理处理，能够增加与主轴外壳的接触摩擦力，即使在设备高速往复运动、主轴满负载切削的工况下，也不会出现主轴下滑、偏转的问题。所有安装孔的边缘都做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装螺丝时起到导向作用，提升装配顺畅度。

从安装边界与尺寸适配来看，这款安装座的方形基板外形尺寸适配常规线性滑台的安装面宽度，不会超出滑台边缘干涉其他运动部件，C型开口的宽度经过优化，在松开锁紧螺丝时，主轴可以顺利从开口侧取出，不需要拆卸整个安装座即可完成主轴的更换维护。夹持孔的直径适配市面上主流的0.8kW以下风冷主轴、42mm直径激光模组，以及同规格的3D打印挤出机改装铣头，覆盖了绝大多数桌面级加工设备的动力部件规格。安装孔的沉头深度适配M5规格的内六角螺丝，螺丝锁紧后头部完全沉入基板平面，不会突出表面刮碰运动线缆或加工工件。整体结构的边角都做了圆角过渡处理，没有尖锐的直角结构，在设备调试、维护过程中能够减少磕碰划伤的风险。在实际装配过程中，只需要将安装座通过沉头螺丝固定在X轴滑台的安装面上，将主轴穿入夹持孔调整到合适的伸出高度，均匀锁紧侧边的两颗锁紧螺丝即可完成安装，整个装配过程不需要特殊工装，普通内六角扳手即可完成全部操作。在长期使用过程中，如果出现夹持力下降的情况，只需要补充锁紧侧边的螺丝即可恢复夹持力度，不需要更换整个部件，维护成本极低。这类标准化的安装座结构也是开源硬件运动平台中应用最广泛的主轴固定方案，经过了大量实际加工场景的验证，能够满足亚克力、软金属、木材等常见材料的雕刻、铣削加工的精度要求，也能适配激光模组的焦点固定需求，是小型数控设备搭建过程中通用性极强的核心固定部件。
