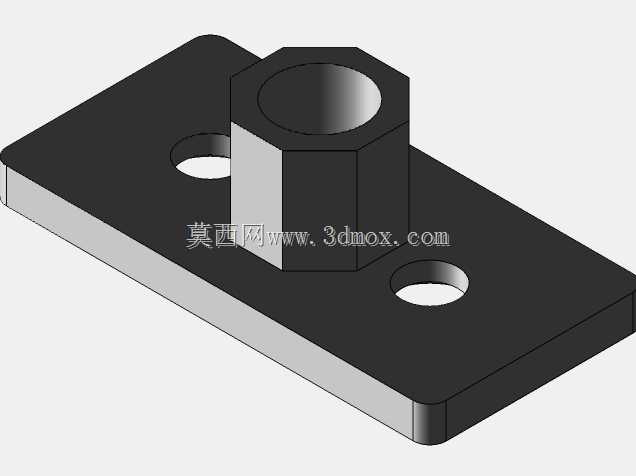

8mm规格梯形螺纹配套安装螺母板

在做线性传动机构的配套结构设计时，这类梯形螺母板是很常见的传动衔接零件，尤其是在轻载平移工位的改造、小型非标设备的进给单元搭建场景里，它的作用是把梯形丝杠的旋转运动直接转化为滑台的直线往复动作，同时承担传动副与安装基座的双重功能，不需要额外设计转接支架来固定梯形螺母，能大幅压缩传动单元的整体装配空间。

从实际使用场景来看，这类螺母板常出现在桌面级自动化送料机构、小型激光打标设备的Z轴升降单元、3D打印设备的运动轴、轻型检测设备的平移调节工位里，适配导程匹配的8mm梯形丝杠，相比圆型法兰螺母的安装形式，板式结构的螺母固定件能直接和滑动台板通过螺栓锁固，两个安装孔的孔位设计刚好对应常规轻型滑台的安装孔距，不需要在台板上额外加工沉台来容纳螺母法兰，装配时的容错率更高，哪怕是新手装配工也能快速完成对位锁固，不会出现螺母同轴度偏差导致的丝杠卡滞问题。

设计这款零件的时候，首先要考虑的是传动受力的分布合理性，梯形螺纹的承载段做了加高的六角凸台结构，六角外形不是随意设计的，一方面是装配时可以用开口扳手卡住凸台来锁紧防松，不需要在板体上额外加工防转槽，另一方面加高的螺纹段能增加螺母和丝杠的啮合长度，相比薄型板式螺母，啮合牙数更多，轻载传动时的磨损更均匀，不会因为局部受力集中导致螺纹过早滑牙。板体本身做了等厚的矩形平板设计，两个安装通孔对称分布在螺纹凸台的两侧，孔位的中心距经过匹配常规20系列、30系列铝型材的安装孔距设计，不管是直接锁在铝型材滑台上，还是固定在亚克力、冷轧钢板加工的移动台面上，都不需要额外做转接件。

从安装边界来看，板体的厚度控制在适配M3/M4安装螺栓的长度范围内，安装孔做了通孔设计，装配时可以从板体上方穿入螺栓直接锁固在下方的移动件上，不需要在板体侧面加工螺纹孔，降低了零件的加工难度，不管是用cnc铣削加工，还是做小批量的粉末冶金成型，都能快速出件，加工成本控制在很低的区间。螺纹凸台的高度没有超出常规轻型滑台的避让空间，装配后不会和两侧的直线导轨、同步带等周边零件产生干涉，板体的四个边角做了小尺寸的倒角处理，一方面是去除加工毛刺避免划手，另一方面也能减少装配时和周边零件的磕碰刮擦。

实际选型使用的时候要注意，这款螺母板适配的是公称直径8mm的梯形丝杠，对应的牙型角、导程需要和所选丝杠完全匹配，安装时要先把螺母预旋在丝杠上，再把板体锁固在移动台面上，之后再调整丝杠两端支撑座的同轴度，避免因为安装偏差导致螺母单边受力磨损。日常维护时不需要频繁拆解，只需要定期在梯形螺纹副上涂抹润滑脂，就能保证传动的顺畅性，相比滚珠丝杠配套的螺母座，这种一体式的梯形螺母板结构更简单，成本只有滚珠丝杠螺母组件的几十分之一，在轻载、低速、对传动精度要求不是极高的工位上，性价比优势非常明显，很多做小型非标设备的工程师在搭建原型机的时候，都会优先选这类成熟的螺母板结构，不用从零开始画图设计螺母固定结构，能缩短项目的设计周期。

另外在结构细节上，板体的平面度做了对应的公差控制，锁固后和移动台面的贴合面没有间隙，不会因为贴合不实导致传动过程中螺母出现偏摆，螺纹孔的轴线和板体安装面的垂直度也做了约束，保证丝杠装配后和移动方向的平行度符合要求，不会出现传动卡顿、爬行的问题。六角凸台和板体的衔接处做了微小的圆角过渡，避免应力集中导致凸台在受侧向力的时候从板体上断裂，哪怕是传动过程中出现轻微的侧向负载，也能保证结构强度足够，不会出现零件碎裂的失效问题。
