线性执行器端部安装固定支架结构

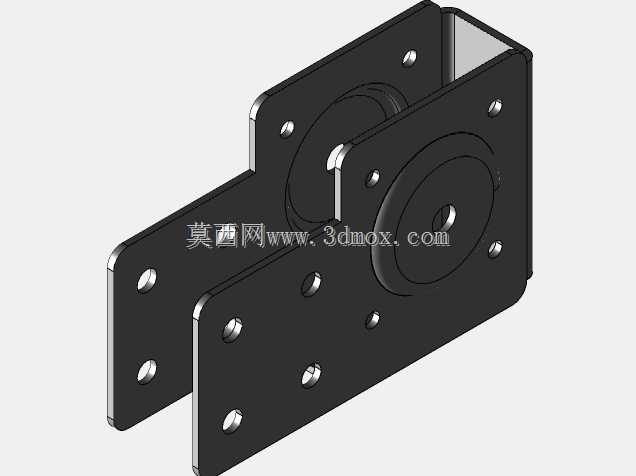

在自动化传动、小型数控设备、3D打印设备以及工业机器人末端执行机构的布局中，线性执行器的端部安装固定结构是决定整套直线传动系统运行稳定性的核心连接件，很多现场调试中出现的执行器抖动、行程偏移、负载端同轴度超差问题，追根溯源往往是端部安装件的结构设计或安装匹配度不足导致的。这款端部安装支架采用双侧夹板式的结构构型，区别于传统单侧板面的安装形式，双侧对称的板体结构可以从两个方向对线性执行器的端部形成包覆式夹持，在执行器做往复直线运动时，能够同时抵消径向的扭转力矩与轴向的冲击载荷，避免单侧板固定时容易出现的板面翘曲、连接螺丝受剪断裂的问题。从安装边界来看，支架的安装孔位采用多组阵列排布的设计，不同孔径、不同孔距的安装孔可以适配不同外径规格的线性执行器端部法兰，不需要额外加工转接板就能直接完成装配，有效缩减设备组装时的零件配套数量。板体上的沉头孔设计可以让连接螺丝安装后端面完全平齐，不会出现螺丝头突出板体的情况，避免在设备运行过程中突出的螺丝头剐蹭周边的管线、相邻运动部件，也能让支架与设备安装面、执行器端面完全贴合，消除装配间隙带来的传动误差。在实际应用场景中，这类安装支架除了用于常规自动化产线的线性传动模组固定，还能适配小型激光雕刻设备的Z轴执行器安装、桌面级数控设备的进给轴端部固定、路由器生产组装线的工位推移执行器固定等场景，在有往复直线运动需求的机构里，这类端部安装件需要承担执行器启停时的瞬时冲击，因此结构上做了折弯加强的处理，两块安装侧板与端部的连接板采用一体折弯成型，没有额外的焊接拼接缝，从结构力学角度看，一体折弯的结构可以让应力沿着板体连续传递，不会在焊接位置出现应力集中导致的板件开裂。设计过程中充分考虑了安装时的操作空间，双侧夹板之间的预留间隙可以容纳执行器端部的接线端子、限位开关触发片等附属零件，不需要在安装时额外修剪管线或者打磨支架边缘，装配时可以先将执行器端部卡入双侧夹板之间，初步对齐孔位后穿入连接螺丝，再调整执行器的轴向同轴度，最后锁紧所有固定螺丝，整个装配流程不需要特殊的工装夹具，普通内六角扳手就能完成全部操作。支架的板面平整度控制在合理公差范围内，与执行器端面贴合的平面没有凸起或者凹陷，锁紧螺丝后不会出现执行器轴线偏斜的问题，对于需要保证直线运动精度的场景，比如激光加工的Z轴进给、点胶设备的针头升降，这种高贴合度的安装结构可以避免执行器运行时出现径向窜动，保证加工或作业位置的精度。在负载适配方面，双侧板的结构相比单侧板结构能承受更大的径向负载，当执行器端部挂载的工件重量较大时，两块板体可以均匀分担负载带来的弯矩，不会出现单侧受力导致的支架变形，在长期往复运行的工况下，这种结构的疲劳寿命也比传统单臂式安装支架更长，减少设备运维过程中更换安装件的频次。
