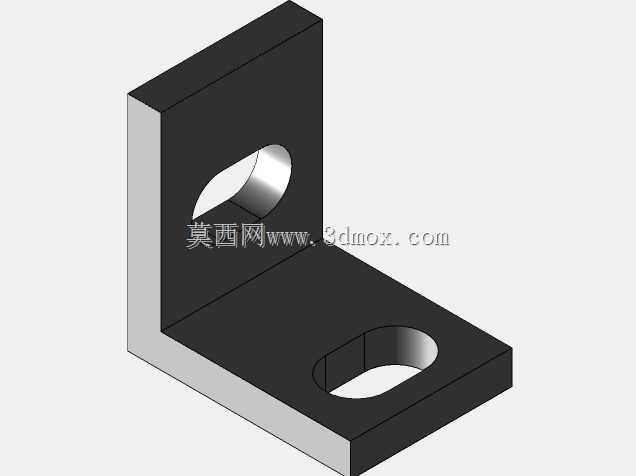

带腰形安装孔直角L型单支架结构

在自动化生产线、小型非标设备、桌面级加工装置以及各类工装夹具的搭建过程中，直角类固定支架是出现频率极高的基础结构件，这类零件不需要承担超大载荷，却直接决定了相邻两个安装面的垂直精度，以及后期调试时的位置调整余量。这款L型单支架采用等厚板材弯折成型的整体式结构，两个互相垂直的安装臂厚度保持一致，不存在拼接结构带来的装配间隙，长期受交变载荷时也不会出现连接位松动的问题，适合用在对安装面垂直度有稳定要求的工位。从实际使用场景来看，这类支架常被用来固定小型传感器、线性导轨的端部挡块、气动管路的走线座、小型伺服电机的辅助支撑，甚至在桌面级3D打印机、小型激光打标设备的框架搭建中，也会大量用到同结构的直角支架，替代型材角码完成局部点位的加固。

设计这款支架的时候，首先要考虑的是安装边界的适配性，竖直臂上的圆孔为基准安装孔，装配时可以先穿入螺栓完成初步定位，此时支架可以绕该孔做小范围角度微调，待相邻部件的位置校准完成后，再拧紧该孔的固定螺栓；水平臂上的腰形孔为调整安装位预留了足够的滑移量，不需要在安装基座上加工长孔，仅通过支架自身的腰形槽就能完成前后方向的位置补偿，这对于现场调试来说能减少大量的二次加工工作量，尤其是在设备改造、旧线升级的场景下，基座上的原有安装孔位往往存在偏差，带腰形孔的支架可以直接适配原有孔位，不用重新扩孔或者焊接转接板。

从结构强度的角度考虑，两个安装臂的内侧转角处做了小半径的圆角过渡，避免直角弯折处出现应力集中的问题，当支架承受垂直于安装面的倾覆力矩时，转角位置的应力会沿着圆角均匀分散，不会因为应力突变导致支架从弯折处断裂；外侧转角保持直角结构，保证支架安装后可以和相邻型材、板材的直角边完全贴合，不会出现凸起干涉的情况。两个安装臂的端面都做了倒角处理，去除冲压或者铣削加工产生的毛刺，装配时不会划伤操作人员的手套，也不会刮破相邻布置的线缆外层绝缘皮。

选型使用这类支架的时候，需要先确认两个安装臂的长度是否满足安装空间要求，竖直臂的长度要大于所固定部件的安装孔中心到安装面的距离，避免部件安装后和基座出现干涉；水平臂的长度要匹配腰形孔的调整行程，通常腰形孔的长度要比所需调整的最大距离大3到5毫米，留出足够的锁紧余量。安装时，竖直臂的基准孔建议配用弹垫和平垫，防止设备运行时的振动导致螺栓松动，水平臂的腰形孔在调整到位后，建议在螺栓两侧都加装平垫，增大接触面积，避免锁紧时压痕过深影响后续的位置调整。如果是用在有腐蚀介质的场景，这类支架可以更换为不锈钢材质，表面做钝化处理就能满足常规的防腐蚀要求，如果是普通工业环境，采用Q235板材加工后做喷塑或者发黑处理，就能满足长期使用的防锈需求。

很多刚入行的结构设计人员在做这类支架的时候，容易忽略安装孔的边距问题，这款支架的所有安装孔中心到臂边缘的距离都保持在孔径的1.5倍以上，锁紧螺栓时不会因为边距过小导致板材边缘出现变形，同时孔位到转角位置的距离也预留了足够的扳手操作空间，不用借助特殊的薄壁套筒就能完成螺栓的拧紧作业。另外，支架的两个安装面都保证了足够的平面度，安装后不会因为贴合面存在翘曲导致固定的部件出现角度偏差，比如用来固定光电传感器的时候，支架安装面的平面度直接决定了传感器的检测角度是否符合设计要求，如果贴合面不平，哪怕只有零点几毫米的翘曲，长距离检测时就会出现检测位置偏移的问题。
