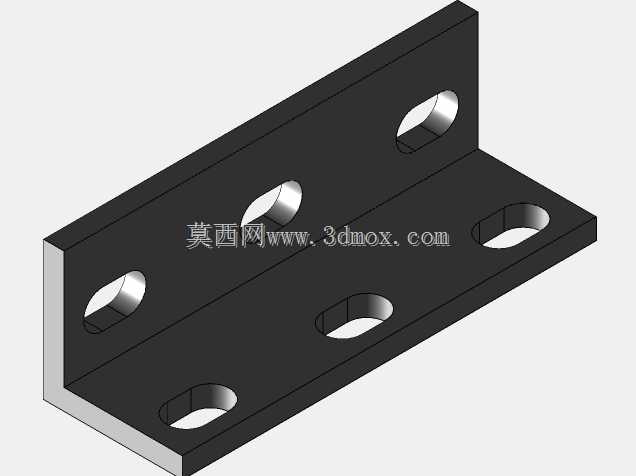

L型带腰孔直角安装连接支架

这款直角折弯类安装连接件，在非标自动化设备、桌面级3D打印设备、线性运动模组搭建场景中有着极高的出镜率，属于结构搭建环节最常用的基础紧固配件之一。从实际使用场景来看，它主要承担两个垂直安装面之间的刚性连接需求，比如在小型激光打标设备的机架搭建中，可用于型材框架边角的垂直加固，也可在桌面级CNC雕刻机的运动组件安装中，作为导轨安装面与机架主体之间的过渡连接件，甚至在路由器等通讯设备的壁挂安装、小型工业机器人末端执行器的辅助固定场景中，也能见到这类结构件的应用。

从功能特性上看，该连接件采用90度垂直折弯结构，两个互相垂直的安装面上均加工有长圆形腰型孔，这种孔型设计相比常规圆孔，能给安装调试留出足够的调整余量，装配时不需要将孔位与对接件的螺纹孔完全精准对齐，可沿着腰孔的长度方向微调安装位置，大幅降低现场装配的对位难度，也能抵消部分加工误差带来的装配干涉问题。两个安装面的腰孔数量均为三个，沿板面长度方向均匀排布，这种排布方式能让紧固点的受力更均匀，避免单侧受力导致的连接松动，同时三个固定点的设计也能形成稳定的三角形受力结构，相比两个固定点的角码，抗扭转、抗侧向载荷的能力提升明显，在设备运行产生持续振动的工况下，也能保持长期的连接可靠性，不容易出现紧固件滑移、连接面错位的问题。

从设计思路层面分析，这类连接件的折弯处采用了等半径圆角过渡，没有尖锐的直角应力集中点，在承受垂直于安装面的倾覆力矩时，折弯位置的应力分布更平缓，不会因为应力集中导致折弯处开裂，适配冷轧钢板冲压折弯的加工工艺，量产时的成型一致性好，加工成本可控。板面的厚度选择兼顾了刚性与轻量化需求，在满足常规小型设备连接强度要求的前提下，不会因为板材过厚导致整体重量过大、占用过多安装空间，也不会因为板材过薄导致锁紧紧固件时出现板面变形、连接面贴合不严的问题。

关于安装边界与尺寸适配，这类连接件的两个安装面宽度保持一致，折弯后两个外侧面的垂直度公差控制在机械安装常用的精度范围内，能保证两个对接安装面的垂直精度满足常规设备的装配要求，不会因为连接件本身的角度偏差导致后续安装的运动组件出现平行度、垂直度超差的问题。腰孔的宽度尺寸适配机械装配中最常用的公制紧固件规格，不需要额外加工扩孔即可直接穿入螺栓完成紧固，腰孔的长度方向预留的调整量，足够覆盖常规加工场景下的孔位位置公差，现场装配时不需要额外修配件即可完成安装。在实际选型使用时，需要注意根据实际承载的载荷大小选择对应厚度的款式，若用于承受较大冲击载荷的场景，可在两个安装面之间增加三角加强筋结构提升整体刚性，若用于普通的静态连接场景，当前的无筋结构即可满足使用需求，同时安装时要注意紧固件的锁紧力矩不要超过板材的屈服强度，避免压溃板面导致连接失效。
