双腰孔L型直角连接固定支架

这款L型直角连接支架在自动化生产线、非标设备机架搭建、3D打印设备框架组装、小型工业机器人基座固定等场景中应用十分广泛，属于结构连接环节里的基础承载零件。从实际使用场景来看，这类支架常被用于两个垂直排布的型材、板件之间的刚性连接，比如在桌面级3D打印机的框架组装中，可用来连接横向与纵向的铝型材杆件，抵消框架拼接处的剪切应力；在小型输送线的侧边挡板安装环节，也能通过这类支架实现挡板与主架体的垂直固定，避免设备运行过程中挡板受物料碰撞出现移位。

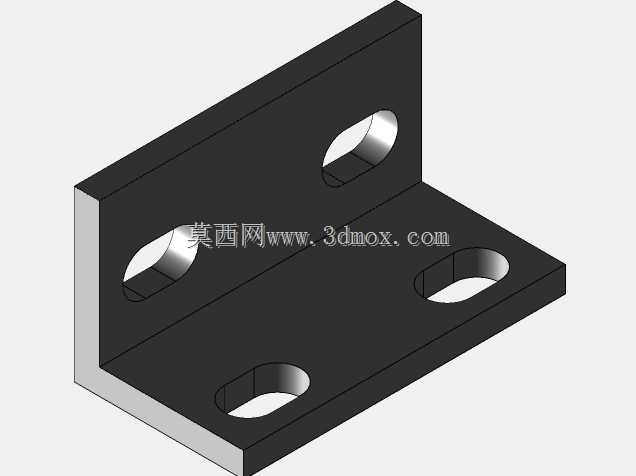

从功能特性上看，支架两个垂直折边各设置了两个长圆形腰孔，这类孔型的设计核心是为安装过程预留调整余量，现场装配时不需要将孔位与对接件的安装孔做到完全零误差对齐，可沿着腰孔的长度方向微调支架的安装位置，降低装配时的对位难度，同时在设备长期运行出现连接松动移位时，也能松开紧固件小幅调整位置后重新锁紧，不需要重新扩孔或者更换连接件。两个折边的厚度保持一致，折角处做了小半径的内圆角过渡，避免直角折弯处出现应力集中导致受力断裂，外边缘做了轻微的倒角处理，去除冲压或切割产生的毛刺，避免装配人员操作时被锐边划伤。

设计思路上，这类支架优先考虑的是连接刚性与安装便利性的平衡，没有采用多余的减重孔或者装饰结构，整体为等厚板材折弯成型，加工工艺简单，适合批量冲压生产。折边的高度与宽度比例经过实际受力测算，当支架承受垂直于其中一个折边的载荷时，折角处的弯曲应力控制在材料许用应力范围内，常规Q235板材加工的该款支架，单组可承受数十公斤的静载荷，满足多数轻型设备的连接需求。腰孔的长度设置覆盖了常用的安装调整行程，孔的宽度适配常规的M4、M5内六角螺丝或者自攻螺丝，不需要额外定制特殊规格的紧固件。

从安装边界来看，这款支架的两个折边宽度一致，安装时需要注意在折角的内侧预留出不小于折弯半径的避让空间，避免对接的板件或型材端面顶住折角内弯处，导致两个连接面无法完全贴合。腰孔的中心距经过标准化设计，可匹配市面上常用的2020、3030系列铝型材的端面安装孔距，也可适配厚度1-3mm的冷轧钢板、亚克力板等板材的垂直连接。安装时优先将其中一个折边与基准面锁紧固定，再调整另一折边对接件的位置，确认位置精度后再锁紧全部紧固件，若需要更高的连接强度，可在支架与对接件的贴合面增加防滑垫片，避免设备运行产生的振动导致螺丝松动。在一些需要绝缘的应用场景，比如电子设备内部的结构连接，也可采用相同尺寸的尼龙或电木材质加工同款支架，安装孔位与尺寸完全通用，不需要重新调整对接结构的设计。
