立方体三向贯通直角流体连接接头

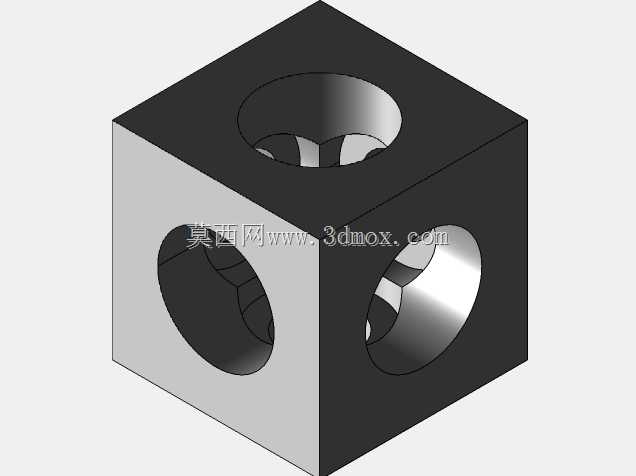

这款三向贯通的立方体型接头，在气动回路、小型液压支路、激光设备冷却管路、3D打印机耗材输送路径里都能见到它的身影，和常见的两通直角弯头不同，它能在空间正交的三个方向同时实现管路对接，不用在狭小安装空间里堆叠多个弯头来凑接通路，能大幅压缩管路排布占用的空间。从实际使用场景来看，在桌面级CNC设备的切削液分流支路里，它可以同时对接主轴冷却进液、刀具喷淋供液、工作台吹扫气路三个正交方向的管路，安装时直接靠立方体的基准面贴紧设备安装板，不用额外做角度找正，比拼接多个两通接头的安装效率高不少，也减少了多接头拼接带来的渗漏风险点。设计上采用正立方体作为本体结构，六个面中三个相邻正交面各开设一个同轴贯通的内孔，三个内孔在立方体中心区域交汇连通，形成三个方向互相导通的流体通路；本体的外表面全部做平整加工，每个面的平面度控制在适合贴合密封的公差范围内，和管路对接时，不管是采用外螺纹旋接还是卡套式连接，平整的端面都能保证密封件均匀受压，避免偏载导致的渗漏。从安装边界来看，立方体的棱边做了微小的倒角处理，安装时不会因为锐边刮伤安装人员或者损坏相邻的管线表皮，三个接口的轴线分别和立方体三个相邻面垂直，安装定位时只要把任意一个基准面贴紧安装基面，就能保证三个接口的方向分别对应X、Y、Z三个正交轴方向，不用额外做角度调整，对自动化设备里的紧凑排布管路非常友好。功能特性上，这种一体结构的三向接头，相比多个弯头拼接的结构，内部流道的转折处更顺滑，没有拼接接头带来的台阶错位，流体经过时的压力损失更小，不管是输送压缩空气、冷却液体还是低粘度的润滑介质，都能减少紊流产生，降低管路运行时的振动和噪音。在激光设备的冷却回路里，这种接头可以同时对接激光头的进水、回水以及温度传感器的旁通通路，紧凑的结构不会占用激光头周边有限的运动空间，避免设备运行时接头和周边结构发生运动干涉。设计过程中需要重点关注三个内孔交汇处的壁厚控制，不能因为开孔导致交汇区域的壁厚过薄，要保证在额定工作压力下本体有足够的强度，不会出现开裂变形；同时内孔的加工粗糙度要控制在合理范围，减少流体介质残留，尤其是输送有一定粘度的介质时，光滑的内孔壁能避免介质挂壁堵塞通路。实际选型使用时，要根据对接管路的通径匹配对应规格的内孔尺寸，立方体的外形尺寸要和安装空间预留的位置匹配，因为是正交三向结构，安装前要确认三个方向的管路走向不会和周边的线缆、结构件产生干涉，利用立方体的平面可以很方便地做防转固定，不用额外设计复杂的防转结构，靠安装面的压紧力就能保证接头在设备运行时不会发生转动移位。在小型自动化装配设备的气路排布里，这类接头常被用在执行机构的交汇位置，一个接头就能替代一个两通直角弯头加一个三通接头，减少了管路连接点的数量，也就降低了气路泄漏的概率，日常维护时也不用逐个检查多个接头的密封情况，只需要检查三个接口的连接状态即可，能减少设备维护的工作量。
