直角安装带孔三角支撑连接构件

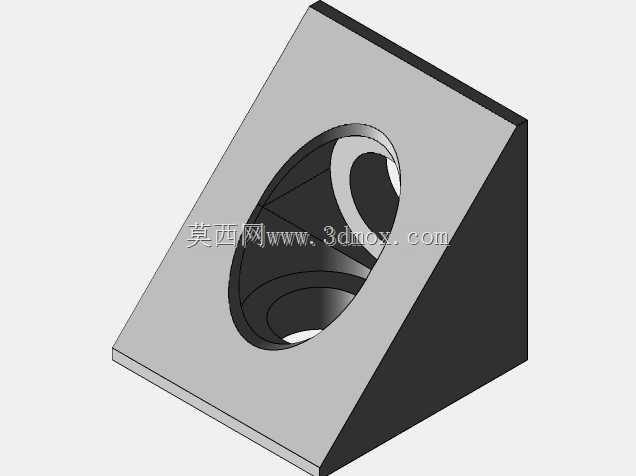

在自动化产线机架搭建、小型设备内部构件固定、3D打印设备运动模组装配、激光加工工位辅助定位等场景里，这类直角支撑连接构件的使用频率极高，很多刚入行的结构设计人员容易忽略这类小零件的结构合理性，往往在装配后期才发现固定强度不足、安装干涉的问题，反而拖慢整体项目进度。从实际使用场景来看，这类构件主要承担两个垂直安装面之间的载荷传递作用，区别于普通平板式角码，它采用三角块式的整体实心结构，两个互相垂直的安装基准面平面度公差控制在0.02mm以内，能够保证两个被连接件的垂直装配精度，避免出现安装面贴合不严导致的固定松动问题。构件斜面上开设的同轴阶梯通孔，是整个零件的功能核心，这个孔并非用于穿装固定螺栓，而是用来容纳轴类零件、传感器探头或者管路接头，孔的内壁做了阶梯限位设计，装入配套零件后可以通过端面卡簧或者紧定螺钉实现轴向定位，不需要额外加装定位套，减少装配环节的零件数量。设计这类构件的时候，首先要确定的是两个垂直安装面的边界尺寸，要匹配常用的2020、3030系列铝型材的安装槽距，安装面上预留的沉头孔位置要避开铝型材的槽腔位置，保证螺栓拧紧的时候不会出现滑牙或者压溃型材表面的问题。三角加强结构的斜边角度设置为45度，一方面是最大化利用安装空间，避免斜边突出到设备的运动行程范围内，另一方面这个角度的筋位结构在承受垂直于安装面的冲击载荷时，应力分布最均匀，不会在直角根部出现应力集中断裂的问题，很多新手设计的时候会把直角位置做成完全尖锐的内角，实际加工和热处理的时候这个位置很容易产生微裂纹，使用过程中受交变载荷影响会逐渐扩展，最终导致构件断裂，所以在两个垂直面的相交内角处，设计了R0.5的工艺圆角，既不影响两个安装面的贴合精度，又能消除应力集中隐患。从安装边界来看，构件的整体厚度要根据实际承载需求选择，常规轻载场景下厚度12mm即可满足15kg以内的静载荷承载需求，如果是用在运动模组的行程限位位置，承受频繁的碰撞冲击，就需要把厚度提升到18mm以上，同时把安装沉头孔从M4规格升级到M5，提升螺栓的抗剪切强度。斜面孔的轴线要保证与两个垂直安装面的夹角均为45度，这个角度设计是为了适配很多需要斜向安装的检测传感器，比如光电开关、距离传感器，很多设备上需要让传感器探头以45度角对准检测工位，直接在型材上加工斜向安装孔难度大，精度难以保证，用这个连接构件就可以直接实现斜向安装，不需要额外设计复杂的安装支架。另外，构件的所有外露棱边都做了C0.3的倒角处理，避免装配的时候划伤操作人员，也不会刮破设备内部的线缆外皮。在实际选型使用的时候，要注意安装面的表面粗糙度不能过高，否则两个贴合面之间存在间隙，螺栓拧紧后构件会产生微小形变，导致斜面孔的同轴度出现偏差，装入轴类零件的时候会出现卡滞问题。如果是用在洁净度要求较高的生产场景，比如半导体设备内部，还可以在构件表面做阳极氧化处理，避免长期使用产生锈屑污染生产环境；如果是用在普通的工业设备上，常规的发黑处理就可以满足防锈需求，成本也更低。很多设计人员在做机架装配的时候，习惯用多个平板角码拼接来实现斜向安装的功能，不仅装配工序多，累积误差大，长期使用后螺栓松动还会导致安装角度偏移，采用这种一体化的三角连接构件，只需要两次螺栓固定就可以完成安装，定位精度靠零件本身的加工精度保证，不需要反复调整角度，能大幅提升装配效率，也降低后期设备维护的频次。在三维建模过程中，要特别注意斜面孔与两个安装面的位置关系，孔的端面不能突出到安装面的外侧，否则会导致构件无法与型材表面完全贴合，沉头孔的深度要控制准确，保证螺栓拧紧后头部完全埋入构件表面，不会突出影响其他零件的安装。另外，三角结构的斜边位置不要设计多余的凸台或者凹槽，尽量保持平整，一方面减少加工工序，降低加工成本，另一方面也避免积灰积屑，在有粉尘的生产场景里更容易清理维护。
