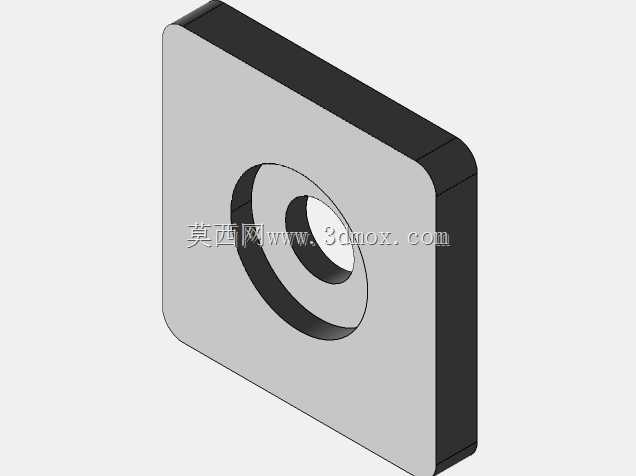

方形带同轴通孔安装式端盖结构

　　日常做非标设备结构设计时，这类方形端盖的使用场景其实覆盖得很广，从桌面级3D打印机的线性模组端部封盖，到小型CNC雕刻机的传动端防护，再到工业机器人关节辅助定位盖板、激光设备光路腔体的端部封板，甚至普通办公打印机的走纸辊端部限位结构里，都能见到这类结构的身影。它不像圆形法兰端盖需要匹配整周的安装孔位，方形的安装边界在型材搭建的设备框架上适配性更强，直接贴靠在型材端面或者安装立板上就能完成固定，不需要额外加工弧形的配合止口，对安装面的加工精度要求也更低，很适合快速搭建的非标设备、原型验证阶段的设备结构使用。

　　从功能层面来说，这个端盖首先承担的是端部限位与防护的作用，中间的同轴阶梯通孔是核心功能结构，中心的小孔是供传动轴、光轴或者管路穿过的通道，外侧的大沉孔则是用来容纳轴承外圈、轴用挡圈、密封件或者锁紧螺母的空间，能把这些传动端部的零件完全罩在端盖内侧，避免设备运行过程中外界的粉尘、切削碎屑、冷却液溅入传动配合位置，也能防止运动的轴端零件剐蹭到设备外部的管线或者操作人员，同时还能对轴系的轴向窜动起到限位作用，保证轴系运行时的同轴度稳定性。

　　设计这类端盖的时候，首先要敲定的就是安装边界的尺寸，方形的外轮廓边长需要匹配所安装位置的型材截面或者安装立板的可用空间，四个边角做了小尺寸的倒角处理，一方面是避免锐边割伤装配人员，另一方面也能在安装时起到导向作用，不会因为边角的微小毛刺就卡滞在安装槽里。端盖的厚度需要根据内侧容纳的零件尺寸来定，要保证沉孔的深度完全覆盖轴承或者密封件的轴向厚度，不能让内部零件突出端盖表面，否则安装时会出现顶死、贴合不严的问题。中间的阶梯孔同轴度是设计时需要重点管控的形位公差，要是同轴度偏差过大，轴穿过去之后会出现卡滞、运转阻力变大的问题，长期运行还会加剧轴承的偏磨，缩短传动部件的使用寿命。

　　实际选型应用的时候，要先确认穿过端盖的轴件直径，匹配中心通孔的尺寸，预留0.2-0.5mm的间隙避免轴运转时和端盖发生摩擦；再确认内侧需要容纳的轴承或者密封件的外径，匹配沉孔的直径，过渡配合的公差带既能保证零件安装后不会松脱，也不会因为过盈量太大导致装配困难。方形的结构相比圆形端盖还有一个优势，就是安装时不需要考虑周向的旋转定位，只要四个安装孔对齐就能直接固定，装配效率更高，在小批量定制的设备里能减少不少装配调试的时间。另外这类端盖如果用在有密封要求的位置，还可以在端盖和安装面之间增加密封垫片，在沉孔位置加装油封或者O型圈，就能满足防尘、防溅的密封要求，适配更多不同工况的使用需求。

　　很多刚入行的结构设计人员做这类端盖的时候，容易忽略沉孔的退刀结构或者边角的工艺倒角，导致加工出来的零件装配时出现干涉，要么就是把端盖厚度设计得过薄，锁紧安装螺丝的时候端盖发生形变，导致中间的孔位偏移，影响轴系的正常运转。实际设计时还要考虑安装螺丝的孔位分布，四个安装孔要尽量靠近端盖的边角位置，保证锁紧力均匀分布在整个端盖面上，不会因为锁紧力偏斜导致端盖翘起、贴合不严的问题。如果是用在有振动的设备上，还可以在安装孔位置加装减震垫圈，避免长期振动导致螺丝松脱，提升端盖固定的可靠性。
