工业车间带防护栏操作钢平台结构

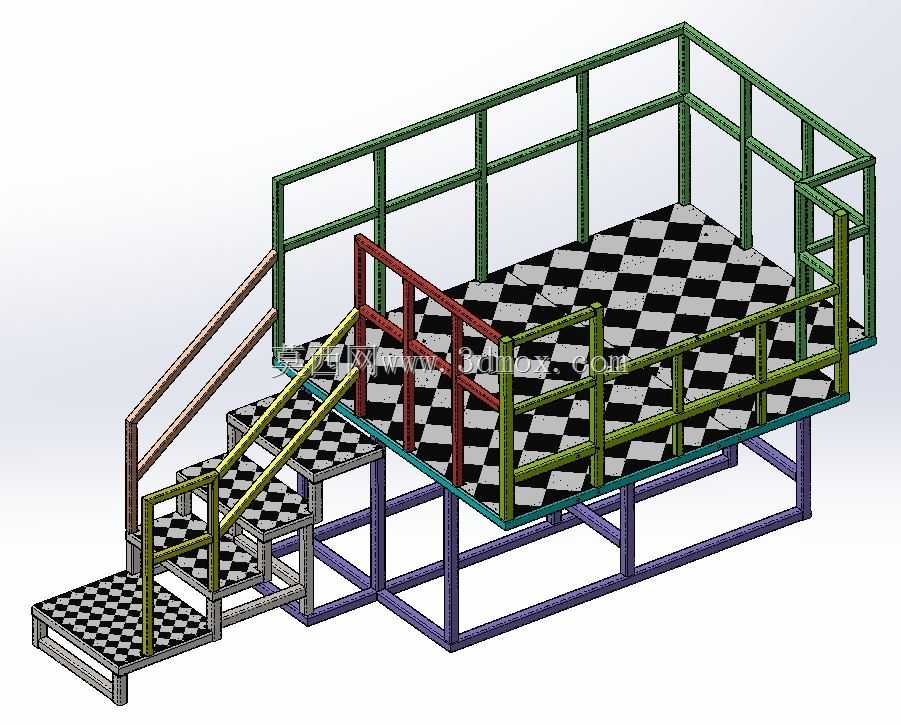

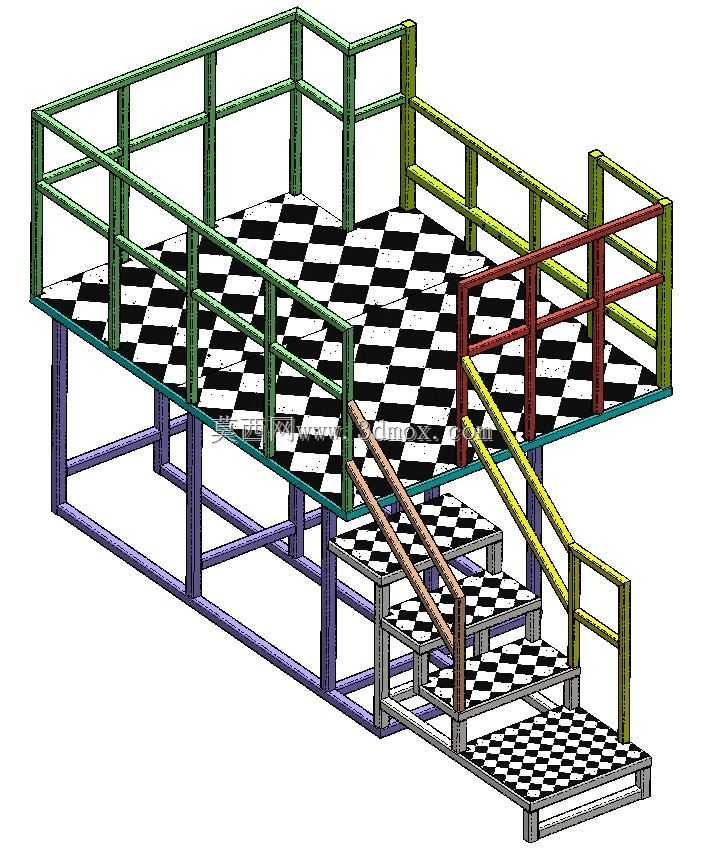

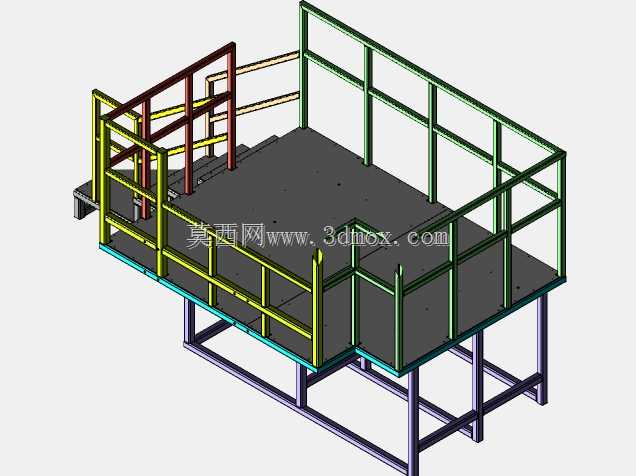

在制造车间的设备运维、产线旁物料暂存、设备高位操作工位场景中，这类带防护结构的钢平台是十分常用的辅助作业设施，很多时候产线设备的操作面板、检修点位布置在距离地面1.2米以上的位置，操作人员直接站在地面无法顺畅完成操作或检修动作，就需要这类钢平台提供稳定的站立支撑，同时配套的防护结构也能规避高处坠落的作业风险。从结构设计逻辑来看，整个平台采用框架式受力结构，底部支撑采用矩形型钢焊接成井字形承重框架，支腿垂直布置在框架受力节点位置，避免平台台面出现局部受力变形的问题，支腿底部预留安装孔位，可通过膨胀螺栓与车间混凝土地面做刚性固定，抵消平台上人员走动、物料堆放带来的水平侧向力，防止平台出现滑移或倾覆。平台台面采用花纹钢板铺设，钢板与底部支撑框架采用段焊固定，台面边缘做折边处理，既可以提升台面的整体刚度，也能避免钢板边缘的快口划伤作业人员，花纹板面的防滑纹理可以在台面沾有少量油污、切削液的情况下，依然为作业人员提供足够的摩擦力，减少滑倒风险。平台的防护栏采用分区域设计，其中临边的固定防护栏采用多道横栏加竖撑的结构，横栏间距控制在符合安全规范的范围内，最底部的横栏距离台面高度不超过100mm，防止工具、小零件从护栏间隙滚落至地面砸伤下方通行人员；而靠近上下梯位的一侧设置了可开合的活动护栏门，护栏门采用带自复位功能的插销结构，人员进入平台后插销可自动落锁，避免门意外开启带来的坠落风险，梯段位置的扶手采用不同颜色做区分，方便作业人员上下时快速识别抓握位置。在安装边界的考量上，这类钢平台的设计需要提前匹配现场的安装空间，首先要确认平台支腿的布置位置避开地面的线缆沟、给排水管线，同时平台台面的高度要精准匹配对接的设备操作位高度，误差控制在5mm以内，避免出现台面与设备之间存在高低差导致绊倒风险；平台的外轮廓与周边设备、墙体之间要预留至少600mm的通行间隙，方便人员在平台周边绕行，也给后期设备维护预留操作空间。从实际使用的功能特性来看，这类钢平台除了作为人员高位作业的站立载体，也可临时堆放少量作业工具、待装配的零部件，台面的均布载荷按照常规工业作业标准设计，可满足2-3名作业人员同时站立操作，同时承载少量工具物料的使用需求，整体钢结构焊接完成后做抛丸除锈处理，表面喷涂不同颜色的防护漆，不同结构部位采用差异化配色，既可以提升结构的防锈蚀能力，延长车间内的使用寿命，也能通过颜色区分不同功能区域，比如梯段扶手采用醒目的红、黄配色，固定防护栏采用绿色，帮助作业人员快速识别安全防护结构的位置。在设计过程中，还需要考虑平台的通行便利性，梯段的踏步采用防滑钢板制作，踏步高度控制在180-200mm之间，踏步宽度不小于250mm，符合人员上下行走的步幅习惯，避免梯段过陡导致上下时摔倒；梯段与平台主体采用焊接固定，连接位置额外加焊加强筋板，抵消人员上下梯段时产生的动载荷。另外，平台台面在对应设备管线、操作手柄的位置可根据现场实际需求开设预留孔，开孔边缘做包边处理，防止开孔位置的钢板变形，同时也避免管线与钢板硬接触磨损管线外皮。这类钢平台的整体结构没有复杂的传动部件，全部采用型钢焊接装配，后期维护成本极低，只需要定期检查焊接位置是否出现开裂、固定螺栓是否松动、防护漆是否出现大面积脱落即可，非常适合机加工车间、装配产线、仓储高位拣选区域等多种工业场景使用，相比混凝土结构的作业平台，这类钢结构平台安装速度快，不需要长时间的养护周期，安装完成即可投入使用，后期如果产线调整需要移位，也可以通过拆卸螺栓、分段切割的方式快速拆解转运，适配车间布局调整的需求。
