工业铝型材组装式车间操作支撑台架

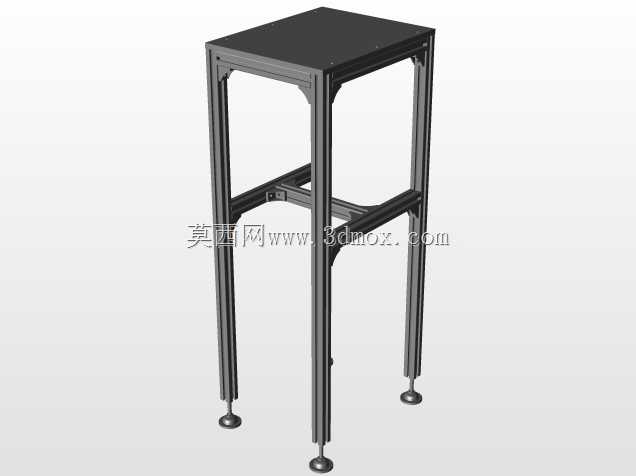

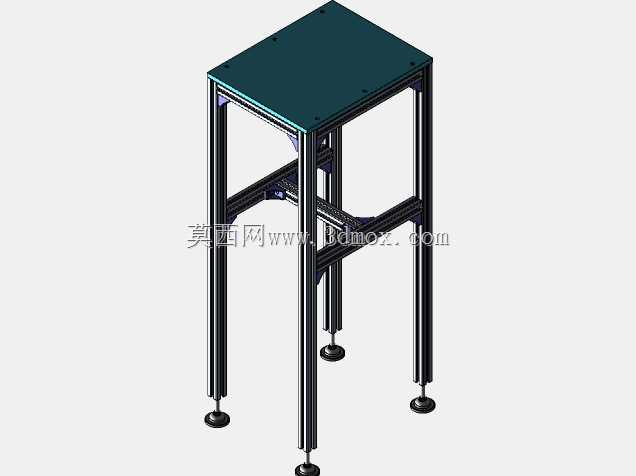

这款铝型材组装式支撑台架，主要面向生产车间的工位作业、设备承载、物料临时摆放场景设计，在电子组装、小型零部件检测、工装夹具放置等工位中应用广泛，可作为独立操作工位承载轻型作业载荷，也可搭配自动化线体作为线边中转承载台使用。整体框架采用标准工业铝型材拼接搭建，型材间通过内置角件与配套紧固件连接，无需焊接作业，所有连接点位均可拆卸调整，后期如果需要变更台架尺寸、拓展台面功能，只需拆解对应连接部位更换型材或加装配件即可，相比传统焊接钢制台架，调整灵活度更高，适配不同车间的工位布局调整需求。台架底部配置可调式支撑脚，支撑脚底部为防滑减震的橡胶垫，螺杆部分与型材底部的端盖螺纹连接，可通过旋转螺杆调整单脚支撑高度，在地面不平整的车间环境中，能够逐个调整支脚高度保证台面整体水平，避免台架放置后出现晃动、台面倾斜的问题，支撑脚的调节行程可覆盖常规车间地面5-15mm的高度差，满足多数普通生产车间的地面安装条件。台面采用整块平板结构，边缘与铝型材框架的上表面齐平，台面与型材框架之间通过隐藏式螺栓连接，台面表面平整无突出连接件，可直接放置检测仪器、工装治具、待加工零部件，不会因为台面凸起剐蹭工件或影响操作。框架中部设置有横向型材拉筋，拉筋沿台架宽度方向布置，一方面可以提升整体框架的结构刚性，减少台架承载时的侧向形变量，另一方面也可作为中部置物层的安装基础，后期可根据使用需求在拉筋上加装层板，放置作业工具、耗材等物品，拓展台架的储物能力。设计过程中优先考虑了型材的受力分布，四根竖向主型材作为主要承载立柱，选用的型材截面壁厚满足轻型承载需求，单台架额定承载可覆盖常规工位作业的载荷范围，不会因为日常放置工具、工件出现框架变形。横向连接型材的排布位置避开了作业时的腿部活动空间，操作人员站在台架旁作业时，腿部不会碰到横向型材，保证作业姿态舒适。整体外形尺寸适配单人站立操作的高度需求，台面长宽尺寸可根据实际工位需求调整，当前结构的安装边界清晰，所有型材的连接点位均在框架外侧或型材槽内，不会额外占用台架的外部空间，在车间内排布多个台架时，可实现紧密并排摆放，充分利用车间的平面空间。台架的所有铝型材表面均做了阳极氧化处理，耐磨耐腐蚀，日常车间使用中沾染的油污、灰尘可直接擦拭清理，不会出现表面锈蚀掉漆的问题，适合生产车间的长期使用环境。框架的型材槽内可加装各类配件，比如在侧面加装工具挂板、电源插座支架、照明灯具支架等，无需对框架进行二次打孔加工，直接利用型材的T型槽即可完成配件固定，方便后续根据作业需求拓展台架的附属功能。
