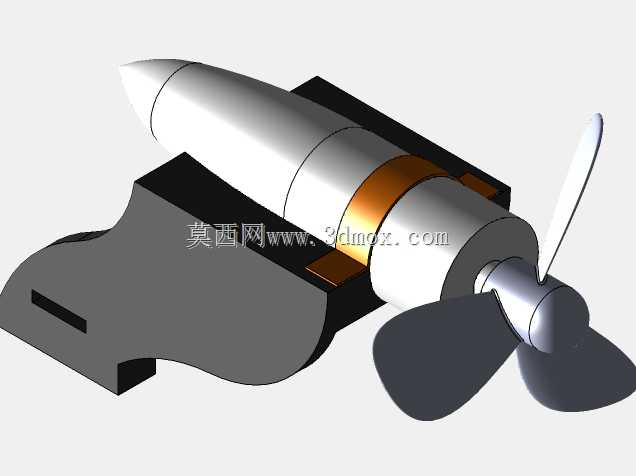

MINN KOTA-55船用牵引推进装置结构

这款MINN KOTA-55牵引推进装置，是小型休闲船舶、作业小艇常用的舷外挂载式动力单元，日常多用于内陆湖泊垂钓艇、小型作业舢板、景区观光脚踏船的辅助动力升级，也可作为无人水文监测船的主动力模块，适配静水、缓流流域的短距离航行、点位驻留需求，相比传统燃油舷外机，其运行噪音低、水下扰动小，不会惊扰鱼群或破坏水域监测环境，在休闲垂钓、水域科考场景中普及率很高。

从实际使用逻辑出发，该装置的结构设计完全围绕船舷挂载的使用场景展开，上部的双侧支架是核心安装承载结构，支架上预留的多组安装孔位，可适配不同厚度的船舷挂板，安装时无需对船体做打孔改造，通过配套的压紧锁件即可将整机固定在船舷侧方，支架的弧形过渡结构一方面避让了船舷的弧形外轮廓，保证安装贴合度，另一方面将下部动力舱的重量均匀分散到两个安装支腿上，避免航行中振动导致的应力集中，长时间使用也不会出现支架变形、安装松动的问题。

下部的动力单元采用流线型导流罩设计，外壳曲面顺着水流方向做顺滑过渡，可有效降低航行时的水阻，减少紊流对航行稳定性的影响；前端配置的三叶螺旋桨经过叶型优化，桨叶的扭角从根部到梢部渐变设计，低速运转时就能输出足够推力，即使在浅水区域碰到少量水草、漂浮杂物，也不容易出现桨叶缠绕卡滞的问题，螺旋桨与动力输出轴的连接采用快拆结构，日常维护更换桨叶无需专用工具，在岸边即可完成操作。

设计过程中，安装边界的考量是核心重点，双侧支架的开孔间距、支架下沿到动力舱轴线的垂直距离，都严格匹配市面主流小型船舶的舷侧安装尺寸，支架的开孔采用长圆孔与圆孔组合的形式，可兼容一定范围内的安装位置偏差，降低现场安装的对位难度；动力舱的直径、螺旋桨的旋转半径都做了严格控制，保证安装后螺旋桨与船底、船舷侧方留有足够安全间隙，即使船舶做小角度转向、横摇，也不会出现桨叶磕碰船体的问题。

功能层面，该装置的动力输出特性偏向低速大扭矩，刚好匹配小型船舶的航行阻力特性，不需要复杂的减速机构就能直接驱动螺旋桨，整机结构紧凑，水下部分没有多余的外露管线，降低了水下杂物勾挂的概率；上部支架与下部动力舱的连接段采用刚性一体结构，转向时可直接通过支架带动整个动力单元转动，操控响应直接，没有多余的传动间隙，在浅水区域航行时，还可通过调整支架的安装倾角，将螺旋桨抬升一定高度，避免桨叶刮擦水底礁石、河床。

从结构设计的细节来看，动力舱与支架的连接位置做了加强筋过渡，可承受航行中水流冲击、螺旋桨振动带来的交变载荷，导流罩的前端做了弹头型导水结构，可将迎面水流顺畅分流到螺旋桨的进水区域，提升螺旋桨的进水效率，减少空泡现象的产生，既提升了动力转化效率，也能降低运转时的水下噪音。整个装置的外露结构件都做了圆角过渡处理，没有尖锐棱角，安装操作时不会划伤操作人员，也避免了航行中剐蹭船舷涂层。
