内置式圆柱壳体电动机结构设计

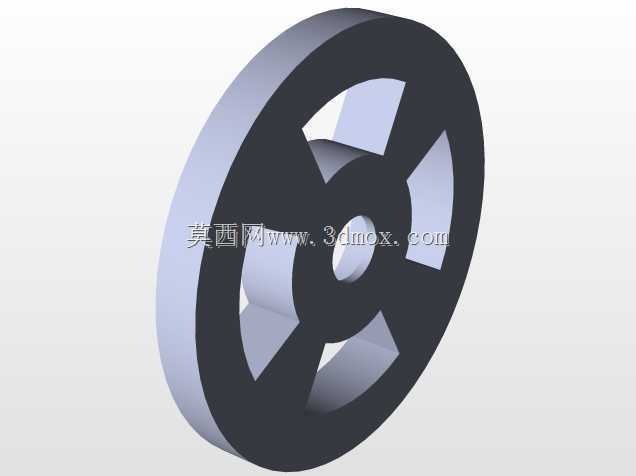

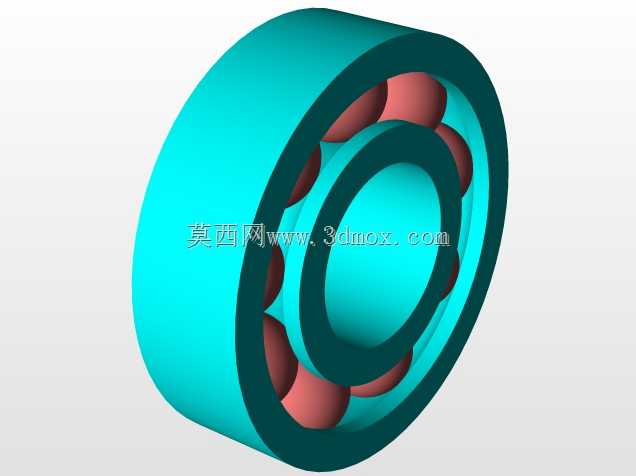

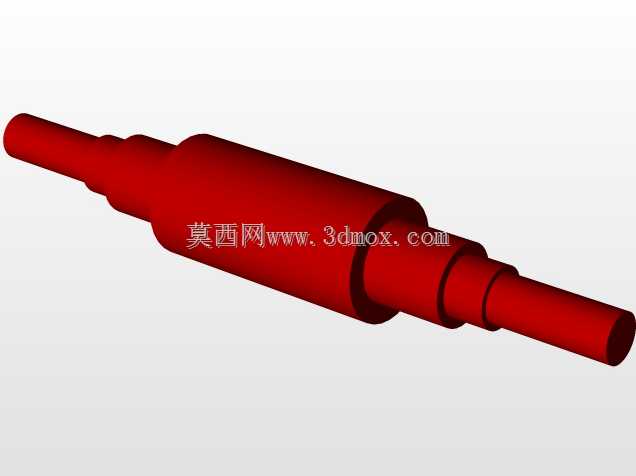

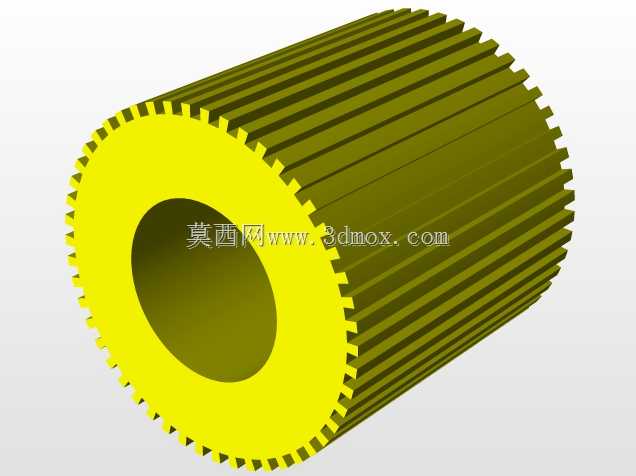

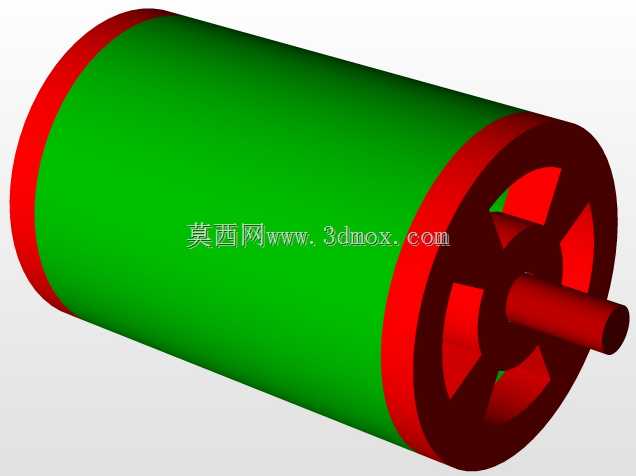

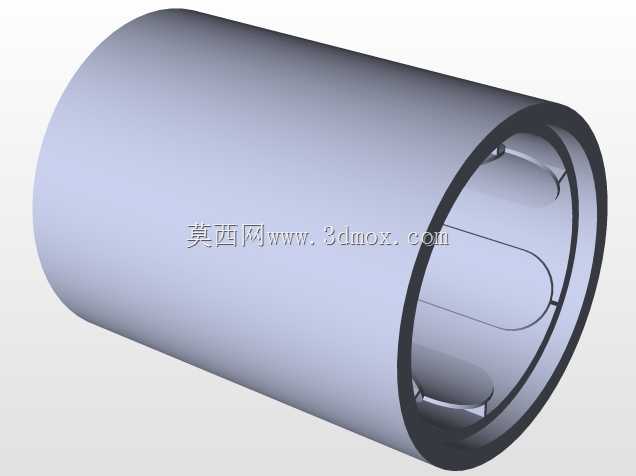

这款内置式圆柱壳体电动机的结构设计，首先要匹配紧凑安装空间的使用需求，在小型自动化输送线、精密检测设备内置驱动单元、便携式机电工具的动力模块中，这类圆柱型直筒结构的电机能最大化利用管状安装腔的空间，不需要额外设计异形安装支座，直接嵌入对应管径的安装位即可完成初步固定，大幅减少配套结构件的加工量。从实际功能实现来看，该结构将定子绕组、转子支撑结构全部整合在一体化圆柱壳体内腔，壳体本身同时承担磁路屏蔽、结构防护、散热传导三重作用，外壳采用薄壁圆筒结构，在保证径向结构强度的前提下，尽可能压缩壁厚尺寸，预留出更大的内腔空间用于排布绕组与支撑轴承，避免传统方形壳体在管状安装位中出现的空间浪费问题。设计过程中首先要确定安装边界的尺寸约束，壳体的外径公差需要控制在h7级精度，适配常规的孔位过渡配合要求，壳体轴向长度根据额定功率对应的绕组堆叠长度确定，两端预留的轴承安装位同轴度公差要控制在0.02mm以内，避免转子转动时出现扫膛问题。内腔的绕组固定槽采用一体化冲压成型结构，不需要额外加装绕组固定衬套，减少装配环节的零件数量，同时降低整体结构的转动惯量，提升电机的动态响应速度。壳体端部的止口结构用于对接端盖，止口的配合深度根据端盖的密封要求确定，在有防尘防水需求的使用场景下，止口位置可以直接加装密封圈，不需要额外加工密封槽，简化端盖的加工工序。从应用场景的适配性来看，这类圆柱壳体电机特别适合安装空间为规则圆柱腔的设备，比如电动滚筒内置驱动单元、管道巡检机器人的动力模块、小型医疗器械的内置驱动部件，安装时只需要在壳体外壁加装周向定位销，即可防止电机运转时出现跟转问题，不需要设计复杂的法兰安装结构。结构设计时还要考虑散热路径的优化，壳体外壁直接与安装腔的内壁接触，工作时产生的热量可以通过壳体直接传导到外部安装结构上，比传统带独立散热筋的电机更适合封闭安装空间的散热需求，不需要额外加装散热风扇，进一步压缩轴向尺寸。内腔的转子支撑位采用双轴承跨距布置，两个轴承分别靠近壳体两端位置，提升转子的径向支撑刚度，即使在输出端承受一定径向载荷的场景下，也能保证转子的运转稳定性，避免出现轴端跳动超标的问题。
