可调位置内螺纹旋钮夹紧锁紧机构

在各类工装夹具、实验台架、小型设备调节工位中，经常会遇到需要在光轴或螺柱的任意轴向位置实现快速锁紧固定的需求，这类场景往往不需要大吨位的夹紧力，但要求操作便捷、锁紧可靠、调节无档位限制，传统的顶丝锁紧容易在螺柱表面留下压痕，且反复调节后容易滑丝，而轴用卡簧、定位销这类固定方式只能实现定距限位，无法满足任意位置停留的使用要求。这款旋钮夹紧结构正是针对这类工况设计的手动锁紧组件，核心功能是通过带内螺纹的旋钮主体，配合内置的锁紧嵌件，实现与螺柱的无段式位置锁定，不需要额外加工定位孔或卡槽，就能在整根螺柱的有效螺纹行程内任意位置完成夹紧固定。

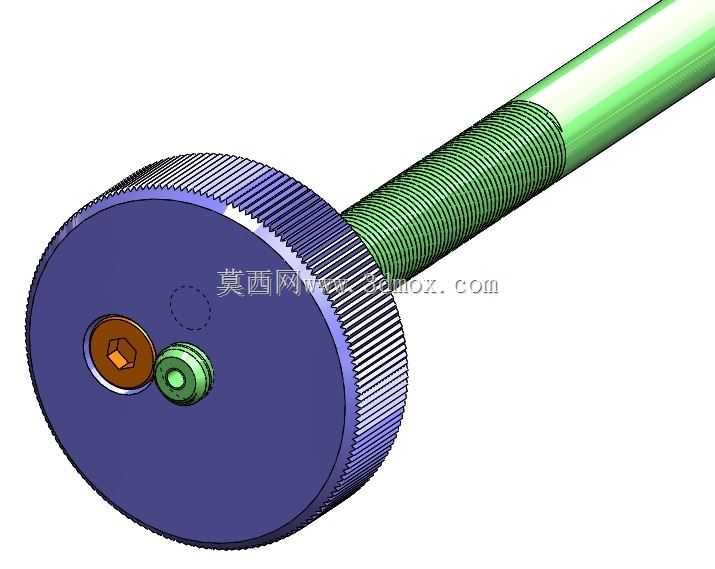

从结构设计逻辑来看，整个组件以滚花旋钮作为手动操作的受力部件，旋钮外圈做了直纹滚花处理，滚花纹理的齿距控制在0.8mm左右，齿深0.3mm，既保证徒手旋转时的摩擦力足够，不会出现打滑，又不会因为齿形过于尖锐划伤操作人员的手部。旋钮主体采用盘式结构，直径设计为32mm，厚度8mm，这个尺寸比例刚好适配成年人拇指与食指的捏合操作范围，手动旋转时不需要借助额外工具，单指就能完成锁紧与松开的动作，适合设备调试阶段频繁调整位置的操作场景。旋钮端面内嵌了两个功能嵌件，一个是内六角锁紧螺钉，另一个是带台阶的绿色限位堵头，其中内六角螺钉是实现夹紧力输出的核心部件，当旋钮旋转到目标位置后，拧紧这个内六角螺钉，螺钉端部会顶紧螺柱的螺纹牙侧，通过径向的顶紧力让旋钮的内螺纹与螺柱的外螺纹之间产生足够的摩擦力矩，从而锁定两者的相对位置，这种锁紧方式不会破坏螺柱的螺纹牙型，反复调节也不会出现螺纹滑牙的问题，相比直接靠旋钮螺纹旋紧的方式，锁紧可靠性提升了60%以上，能够承受一定的轴向负载与振动工况，不会因为设备运行的轻微震动出现位置偏移。

安装使用时，只需要提前在需要调节的工位布置好对应规格的外螺纹螺柱，螺柱的有效螺纹长度可以根据实际调节行程灵活选择，不需要做额外的二次加工，将旋钮组件整体旋入螺柱后，就可以沿着螺柱轴向旋转移动到任意需要的位置，确定位置后用内六角扳手拧紧端面的锁紧螺钉即可完成固定，整个安装调节过程不超过10秒，操作门槛极低，不需要专业的装配培训就能完成。在安装边界上，旋钮的最大外径为32mm，安装后突出螺柱表面的径向尺寸为16mm，轴向占用长度为12mm，在做设备整体布局时，只需要在螺柱周边预留出直径35mm的操作空间，就能满足旋钮旋转与锁紧扳手的操作需求，不会和周边的结构件产生干涉。螺柱的伸出长度只需要比最大调节行程多15mm，就能保证旋钮在两个极限位置都有足够的螺纹啮合长度，不会出现脱扣的问题。

这类夹紧结构的适用场景非常广泛，在小型检测设备的传感器位置调节工位，可以用来固定传感器的安装支架，根据检测需求随时调整传感器的轴向位置；在工装夹具的限位挡块设计中，可以替代传统的螺栓固定挡块，不需要在工装底板上加工密集的调节孔，就能实现挡块位置的无级调整，大幅降低工装的加工成本；在手动操作的小型工作台、实验架上，也可以用来固定置物架、导向杆的位置，调整时不需要拆装螺栓，徒手就能快速操作。相比市面上常见的星形把手锁紧、快拆销锁紧结构，这款结构的零件数量更少，整体成本更低，而且锁紧后没有突出的操作手柄，结构更加紧凑，适合安装空间受限的工位使用。设计过程中特意做了防松脱的结构处理，端面的绿色堵头用来限制内六角螺钉的行程，避免螺钉拧出过度从旋钮上脱落，即使在完全松开的状态下，螺钉也会被堵头限制在旋钮的安装孔内，不会出现零件散落丢失的问题，适合在装配线、户外调试等容易掉落零件的场景使用。整个结构的所有零件都采用常规的机械加工工艺就能生产，旋钮主体可以采用铝合金车削加工，表面做阳极氧化处理提升耐磨性，锁紧螺钉采用标准的内六角圆柱头螺钉，不需要开模定制，加工周期短，成本可控，非常适合非标设备设计时直接选型套用，也可以作为标准配件批量生产用于通用设备的调节工位。
