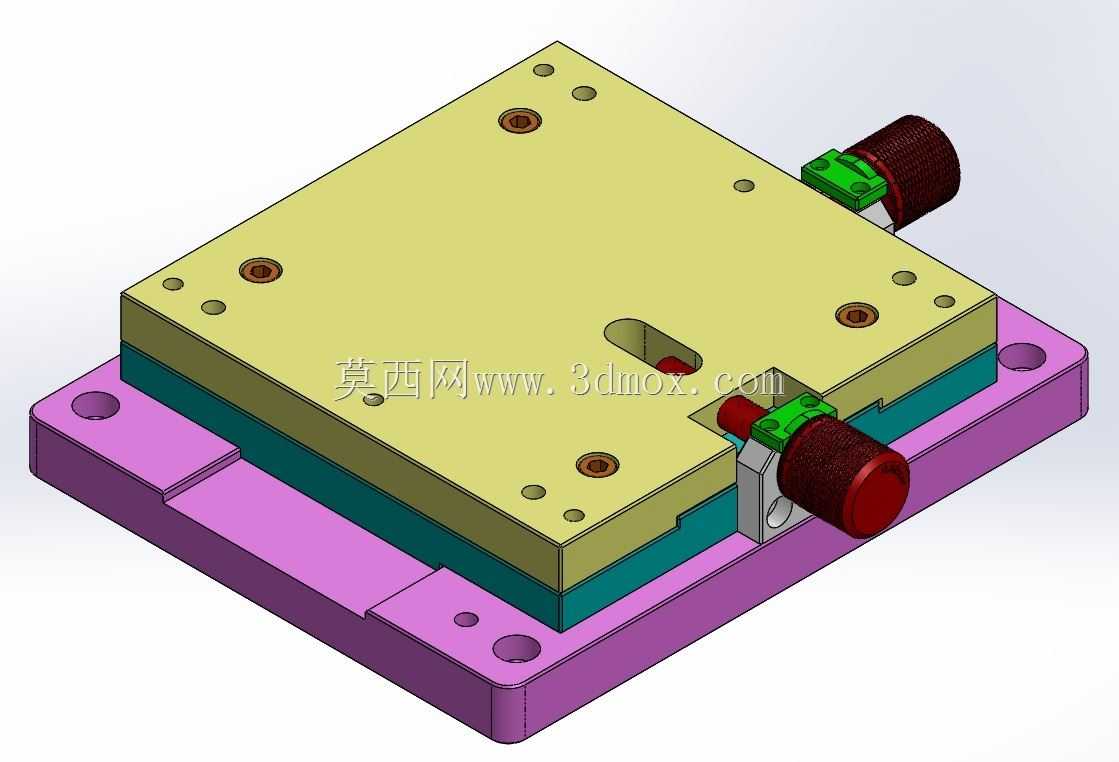

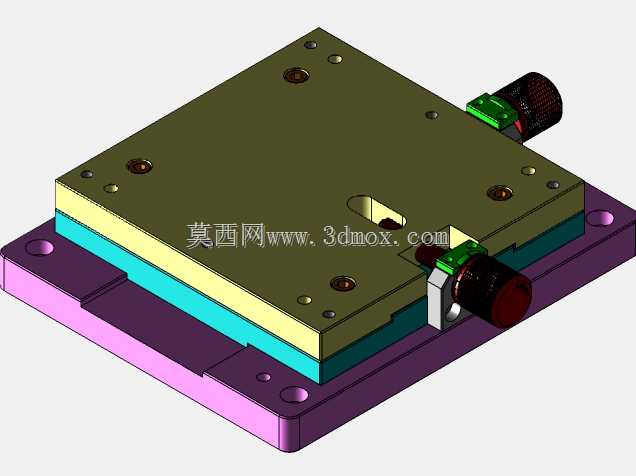

重型XY轴精密微调双轴位移工作台

在精密装配、光学检测、半导体封装以及小型工装夹具搭建的场景里，经常会遇到重型组件需要在平面内做小范围高精度位置调整的需求，这类调整往往行程不需要太大，但对承载能力、调节顺滑度、锁紧后的位置保持能力有极高要求，普通的轻载滑台要么承载不足，长期受压后导轨变形导致调节卡顿，要么微调精度不够，拧动调节旋钮时出现空程或者窜动，无法满足微米级的对位需求。这款双轴工作台就是针对这类重载微调场景设计的手动位移平台，整体采用叠层结构设计，下层为Y轴调节层，上层为X轴调节层，两层的调节方向互相垂直，可实现平面内任意位置的小范围位移调整，不会出现单层滑台只能单方向调节的局限性。从结构布局来看，底座采用加厚的硬质合金板材加工，底部预留了多组沉头安装孔，可直接通过内六角螺栓固定在设备机架、光学平台或者工装底板上，安装孔的位置做了对称布局，不管是横向安装还是纵向安装都能适配，不需要额外加工转接板，降低现场安装的适配成本。中间的滑动层采用了交叉滚柱导轨的结构设计，相比普通的直线滚珠导轨，交叉滚柱的接触面积更大，单位面积承受的载荷更小，在承载重型组件的时候不会出现导轨压痕，长期使用也能保持调节的顺滑度，不会出现卡顿或者爬行的问题，滚柱的保持架采用自润滑材质，日常使用不需要频繁加注润滑脂，维护成本更低。两层的调节端都配置了大直径的细牙螺纹调节旋钮，旋钮表面做了滚花处理，手动拧动的时候摩擦力足够，不会出现打滑的情况，细牙螺纹的导程很小，每旋转一圈的进给量控制在0.25毫米，配合旋钮上的刻度环，可以实现0.01毫米级的微调精度，完全满足精密对位的需求。每个调节轴的侧边都配置了锁紧块，当位置调整到位之后，拧紧锁紧螺钉就可以将滑动层完全固定，避免设备运行过程中因为振动导致位置偏移，锁紧块采用了侧压式设计，锁紧的时候不会对导轨产生额外的侧向力，不会因为锁紧动作导致已经调好的位置出现偏移，这一点在精密对位场景里尤为重要，很多普通滑台在锁紧的时候会出现几微米到几十微米的位置偏移，之前做光学镜头装配的时候就遇到过这类问题，调好位置一锁紧就偏了，反复调整浪费大量时间，侧压锁紧的结构就能很好规避这个问题。上层的载物台采用了平整的硬质铝板加工，表面做了阳极氧化处理，硬度高耐磨性能好，台面上预留了多组不同规格的螺纹安装孔和定位销孔，可以直接固定需要调整的重型组件，不管是工业相机、激光焊接头、检测探针还是小型工装夹具，都能直接通过螺栓固定，不需要额外打孔适配，载物台中间还预留了长条形的过孔，方便走线或者穿过工件，避免管线在滑台移动的时候被拉扯。在实际选型的时候需要注意安装边界尺寸，这款工作台的整体底座轮廓为正方形，安装的时候需要在底座周边预留足够的操作空间，尤其是两个调节旋钮的位置，要预留出手指拧动旋钮以及使用扳手锁紧的空间，不能紧贴其他零部件安装，否则调节的时候会出现干涉。另外这款工作台的调节行程为正负12.5毫米，属于小行程微调平台，不适合大行程位移的场景，如果需要大行程移动还是要搭配电动滑台或者长行程直线模组使用，它的核心定位就是安装位最终的精密对位调整，比如在自动化设备的工位上，工件到位之后存在微小的位置偏差，就可以通过这个工作台调整工装的位置，让工件和加工头精准对齐，不需要反复调整设备的主运动轴，降低设备调试的难度。在做三维建模的时候，这款工作台的各个零件配合公差需要严格控制，导轨安装面的平面度要控制在0.02毫米以内，调节螺纹和螺母的配合间隙要做消隙处理，避免反向空程，锁紧块的压紧面要和滑动层的侧面平行，保证锁紧的时候受力均匀，不会出现偏载。很多新手工程师在设计这类微调平台的时候，往往只关注承载能力，忽略了调节手感和锁紧偏移的问题，要么把导轨选得太刚导致调节阻力太大，要么锁紧结构设计不合理导致锁紧移位，这款产品的结构就很好平衡了承载、精度、操作手感三者的关系，不管是直接选型采购作为设备的标准配件，还是参考结构做定制化改型，都有很高的参考价值，在小重载精密对位的场景里，这类双轴微调工作台是非常实用的基础工装部件。
