波峰焊机用双轴液体助焊剂供给工作台

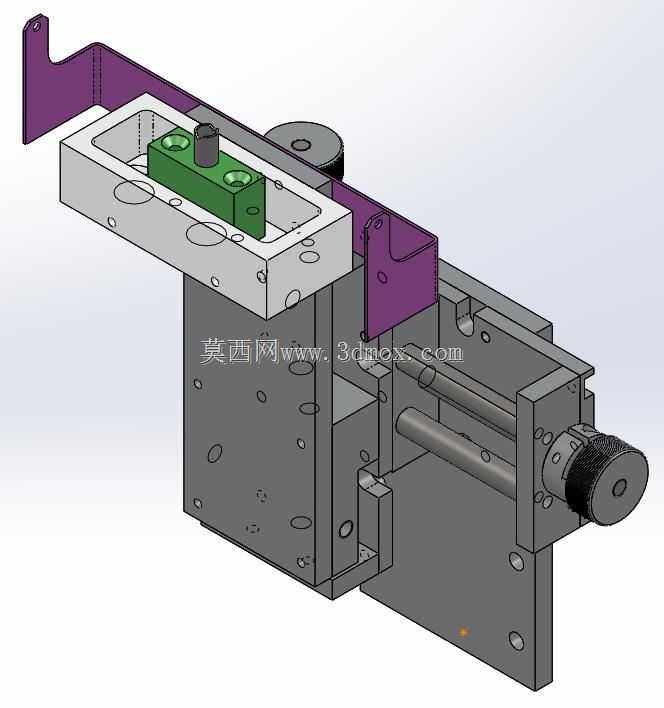

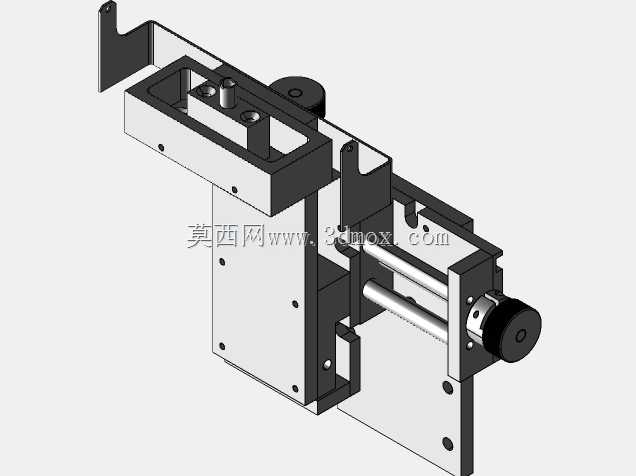

在波峰焊生产线的助焊剂涂布工位，这套双轴工作台承担着液体助焊剂的精准供给与工位位置调整功能，是保障PCB板焊面助焊剂涂覆均匀性的核心执行部件。整套机构采用叠层双轴滑移设计，下层轴负责沿焊剂涂布方向的水平进给，上层轴承载焊剂存储与输出模块，可实现垂直于进给方向的位置微调，适配不同幅宽PCB板的涂布作业需求。

从结构设计逻辑来看，主体安装基座采用整块铝合金铣削加工成型，基座上预留了多组标准安装孔位，既可以直接通过螺栓固定在波峰焊机的机架横梁上，也可搭配转接板适配不同机型的安装界面，安装面的平面度公差控制在0.02mm以内，避免长期运行出现滑移卡顿。下层滑移模组采用双圆柱导轨配合丝杠传动的结构，导轨两端加装限位挡块与缓冲垫，手动调节端设置滚花旋钮，方便设备调试阶段快速调整行程位置，丝杠导程选用2mm规格，手动调节的进给精度可达到0.1mm级别，完全满足工位对位的精度要求。

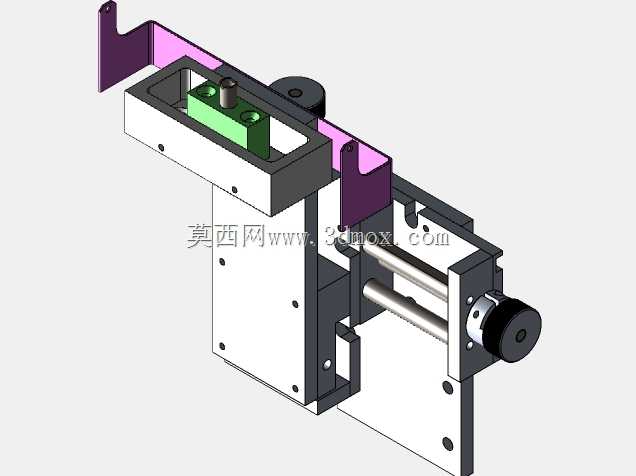

上层承载平台采用镂空式框架设计，既减轻了滑移负载，也为助焊剂存储模块、管路接头预留了安装空间，平台上的绿色定位块为快换式结构，可根据不同规格的助焊剂存储容器快速更换适配的定位卡槽，无需重新加工安装孔位。机构两侧延伸出的紫色金属板支架为光纤传感器专用安装位，支架上开设了长条形调节槽，可根据焊剂液面检测、PCB板到位检测的不同需求，灵活调整光纤传感器的安装高度与前后位置，传感器的走线可沿支架内侧的走线槽排布，避免运动过程中出现线缆拖拽、磨损的问题。

实际运行过程中，这套工作台的运动行程经过严格核算，下层轴的有效行程覆盖常规波峰焊机的涂布工位全宽，上层轴的微调行程可覆盖不同厚度PCB板的涂布高度差，整套机构的运动阻力经过配重优化，手动调节时无卡顿、无虚位，长期运行后导轨的磨损量可控制在工业设备允许的范围内。助焊剂供给模块安装在上层平台后，可随双轴机构调整到指定涂布位置，配合光纤传感器的检测信号，可实现焊剂存量实时监测、PCB到位后自动启停焊剂供给的联动功能，避免焊剂空喷、漏喷的问题。

从安装边界来看，整套机构的最大外轮廓尺寸适配常规中小型波峰焊机的内部安装空间，基座底部的安装孔位间距符合通用工业工装的安装标准，无需对原有设备进行大规模改造即可完成换装。机构的所有外露金属件都做了阳极氧化处理，可抵御助焊剂挥发气体的长期腐蚀，运动部件的润滑脂选用耐化学腐蚀的特种润滑脂，避免长期接触焊剂雾气出现润滑失效的问题。在日常维护层面，导轨部位预留了注油孔，可定期加注润滑脂保障滑移顺畅，传感器支架的调节槽采用标准螺栓锁紧，调整位置后可快速锁止，不会因为设备运行的振动出现位置偏移。
