简易立式单工位焊接作业工装设备

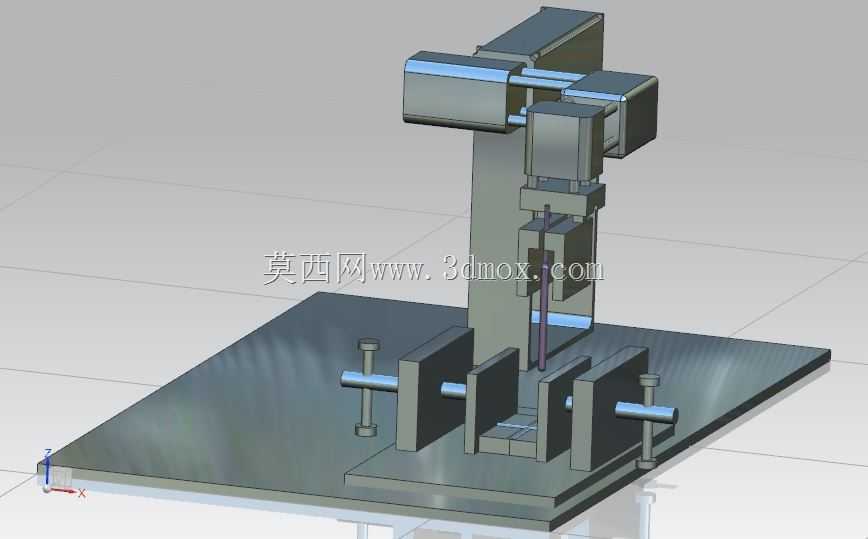

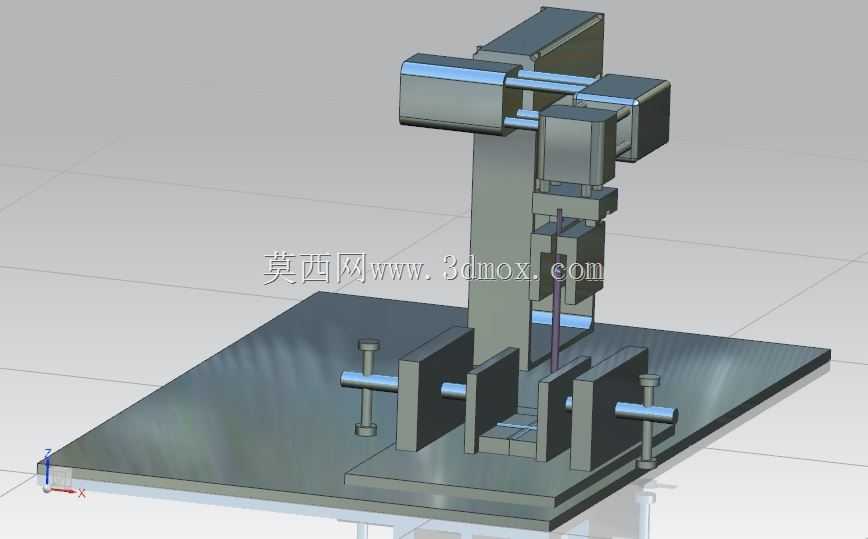

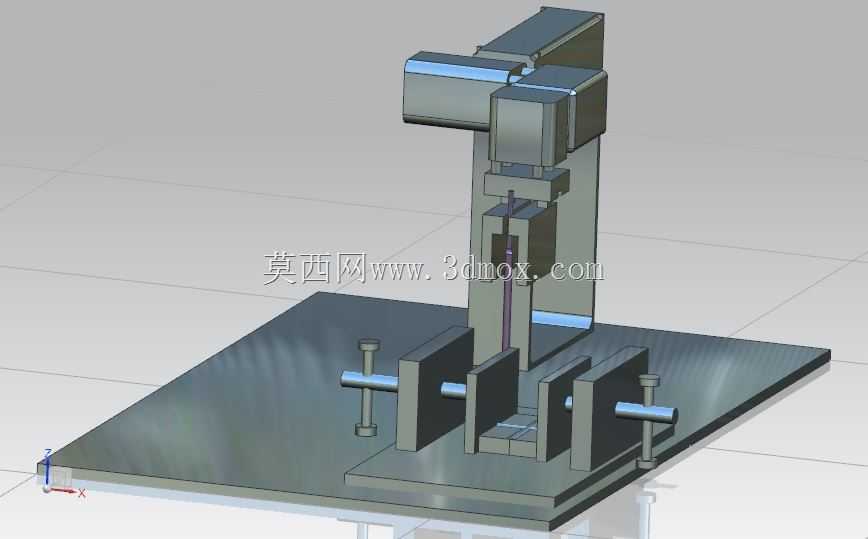

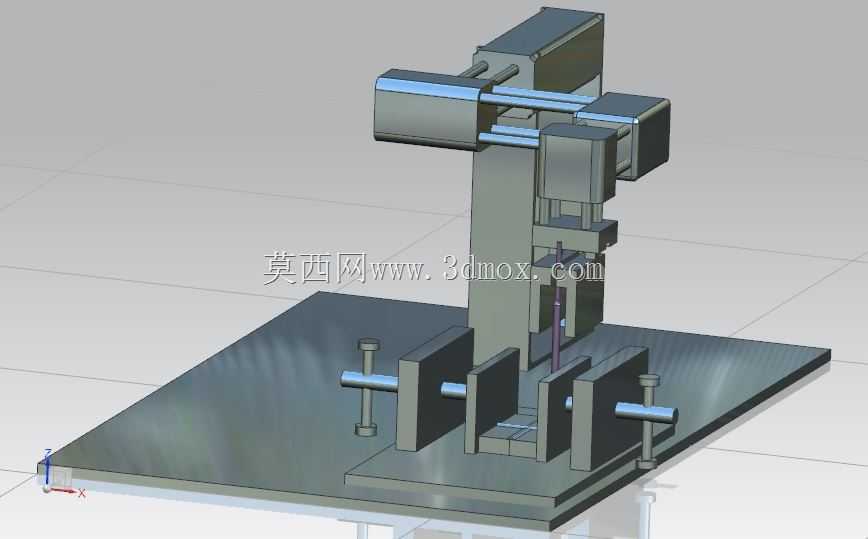

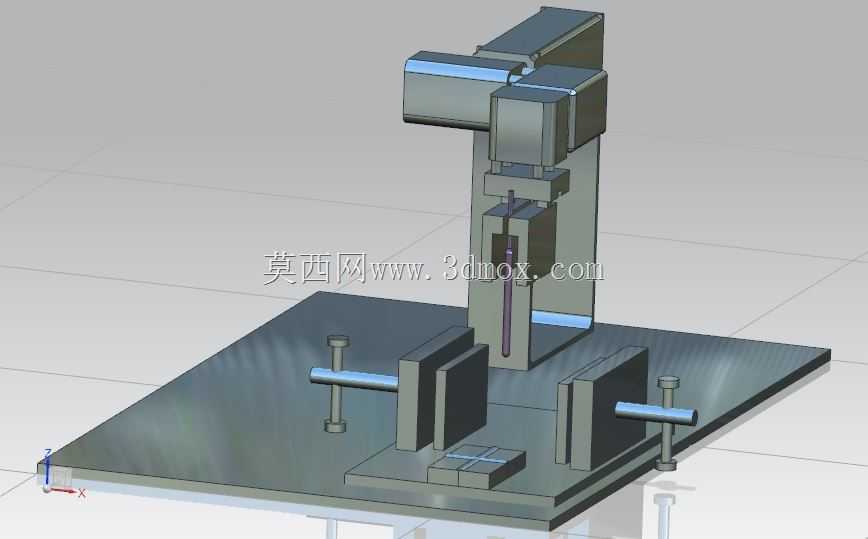

这套焊接作业设备主要面向小型五金件、薄板拼接件的小批量焊接加工场景，常见于五金加工车间、小型结构件预制工位，用来替代纯人工手持焊枪的作业模式，降低焊工长时间保持固定焊接姿势的劳动强度，同时提升焊缝位置的一致性。设备整体采用立式悬臂布局，底部为整块平板式安装基座，基座上对称布置两组可横向调节的夹持组件，每组夹持件配带手拧调节螺杆，可根据待焊工件的宽度调整夹持间距，夹持块采用平直钢件结构，接触面做了磨平处理，避免装夹时刮伤工件表面，同时保证工件装夹后基准面与基座平面平行，减少焊接定位偏差。悬臂部分采用双层叠装的滑动结构，可实现竖直方向的升降调节与水平方向的前后位移，焊枪安装座位于悬臂最下端，设计有标准的装夹孔径，可适配常见的气保焊、氩弧焊焊枪固定，调节位置后可通过侧面的锁紧螺钉固定位置，保证焊接过程中焊枪不会出现偏移。设计时优先考虑了小工位的安装适配性，整体基座的长宽尺寸控制在常规钳工工作台可容纳的范围内，不需要额外做地基固定，直接放置在水平工作台面上即可投入使用，设备总高度适配操作人员坐姿或站姿的作业视线范围，方便作业过程中观察焊缝成型状态。夹持机构的调节行程覆盖了常见小型焊接件的尺寸范围，从几厘米宽的小五金支架到半米内的拼接板材都可实现稳定装夹，悬臂的升降行程足够满足不同厚度工件的焊枪高度调整需求，不需要额外垫高工件即可完成不同焊深的作业。整套结构没有采用复杂的传动组件，所有调节动作都通过手动锁紧实现，维护成本极低，适合没有复杂自动化运维能力的小型加工场景使用，结构件多采用标准型材与板材加工，加工难度低，后期如果出现部件磨损，可快速替换对应零件，不需要整体拆解设备。焊枪位置的固定结构预留了微调余量，在初次定位后可小范围调整焊枪的倾斜角度，适配角焊、平焊等不同焊接工艺的角度需求，基座表面做了防锈处理，可抵御焊接过程中飞溅的焊渣对基面的损伤，延长设备的实际使用寿命。
