参数化简易活塞连杆引擎结构

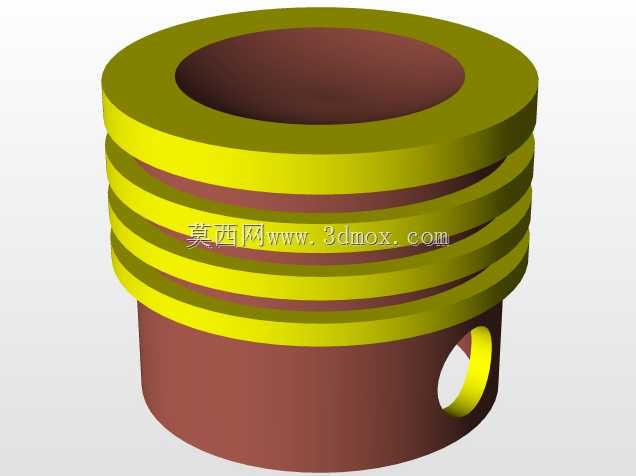

这套结构的核心逻辑是还原内燃机最基础的动力转换路径，日常做原理教学演示、小型动力装置方案验证时都能用到，不少职校的机械原理课堂、创客团队做小型动力样机开发时，都会参考这类基础结构的运动逻辑来搭建原型。从功能实现上看，它完整覆盖了活塞往复直线运动到曲柄旋转运动的转换全过程，活塞部分预留了环槽结构，可对应装配气环、油环的模拟结构，能直观呈现密封、刮油的动作逻辑，连杆两端的铰接结构分别匹配活塞销与曲柄销的装配位，运动过程中可清晰观察到连杆的摆动角度变化，以及曲柄在不同转角位置时的活塞行程位置，能完整演示进气、压缩、做功、排气四个行程对应的部件位置关系，对于理解内燃机的基础工作原理有非常直观的帮助。

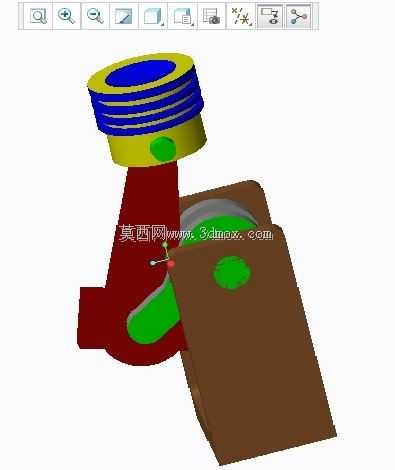

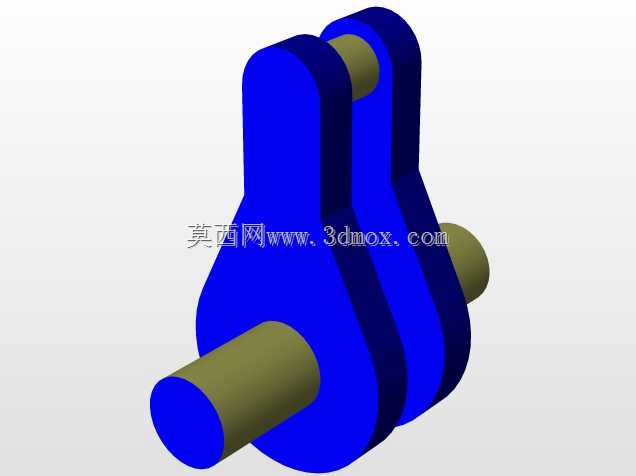

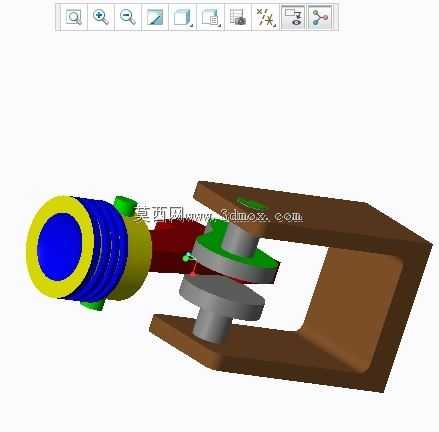

设计层面采用全参数化的尺寸驱动逻辑，所有配合面的尺寸、行程参数、曲柄半径、连杆长度都可通过参数表直接调整，不需要重新绘制草图就能快速修改不同排量、不同压缩比对应的结构尺寸，做方案迭代时效率很高。建模时优先保证了运动副的配合间隙合理性，活塞与缸体壁面预留了符合常温装配要求的间隙值，连杆大小头的铰接孔都做了同轴度约束，避免运动仿真时出现卡滞或干涉问题，曲柄部分做了配重块的简化结构，可直观展示旋转件动平衡的基础设计思路，配重块的重心位置也随参数联动，调整曲柄半径时配重的偏心距会自动匹配，保证基础的动平衡余量。

安装边界上，这套结构的缸体部分预留了与外部基座连接的安装孔位，孔位间距、孔径都按通用小型样机的安装标准做了适配，输出轴端预留了键槽结构，可直接对接负载轮或者测速装置，不需要额外做转接结构的修改。整体外形尺寸紧凑，横向安装宽度控制在单缸小型动力单元的常规尺寸范围内，纵向高度随活塞行程参数变化，默认参数下的总高度可满足桌面级演示样机的安装空间要求，不会出现超出常规实验台架安装边界的问题。

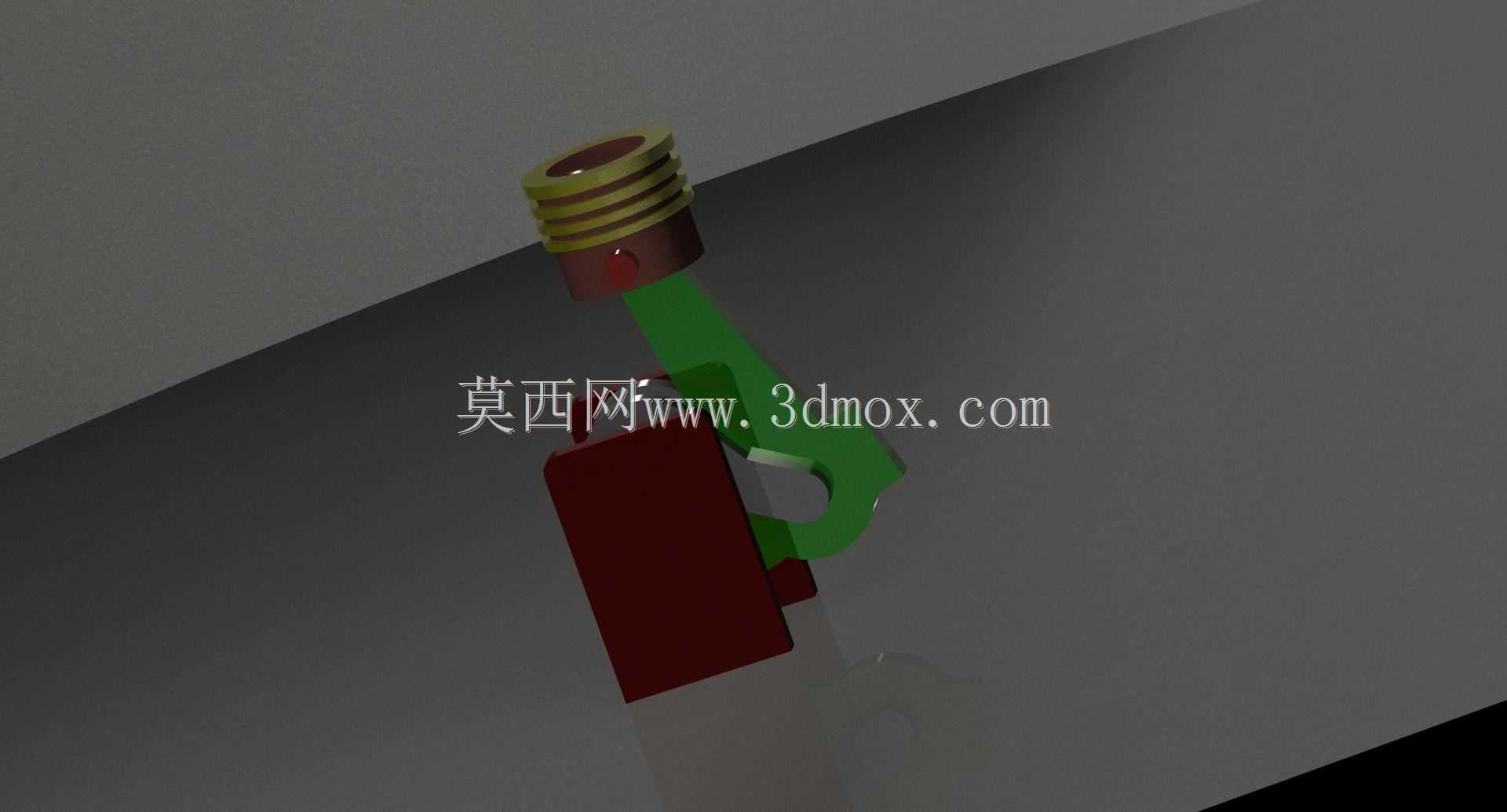

实际应用中，这套结构除了做原理演示，还可作为小型动力设备的基础结构模板，比如做小型燃油动力模型、低压气动动力装置时，只需要调整活塞直径、行程参数，修改缸体的进排气位结构，就能快速衍生出适配不同动力介质的结构方案。建模过程中所有的配合关系都做了全约束，运动仿真时不需要额外添加临时配合，直接给定曲柄的旋转驱动就能输出完整的运动动画，可直接用于生成原理演示的动画素材，也能导出工程图用于基础的金工实习加工教学，帮助初学者理解曲柄连杆机构的公差配合要求、装配顺序逻辑，避免在实际加工装配时出现配合过盈、运动干涉的问题。结构上没有做多余的冗余设计，所有特征都服务于运动原理的呈现，既不会因为过度简化丢失核心的结构逻辑，也不会因为添加过多非必要细节导致参数调整时的运算负担加重，对于刚接触动力结构设计的从业者来说，是非常好的参数化建模练习参考模板，能帮助理解自上而下的参数化设计思路，掌握运动部件的尺寸关联逻辑。
