直列六缸汽车发动机总成结构设计

在整车动力系统的开发流程中，发动机作为核心动力输出单元，其三维结构模型的搭建是前期方案验证、零部件匹配校核的核心基础，这套直列六缸发动机的三维结构，完整还原了量产机型的核心装配关系与结构特征，可覆盖整车总布置匹配、零部件逆向开发、教学演示拆解等多场景的使用需求。从实际装车场景来看，这类大排量直列六缸机型多用于中高端乘用车、轻型商用车的动力配套，需要在有限的发动机舱安装边界内，完成与变速箱、冷却系统、进排气系统、悬置结构的精准对接，建模过程中对各安装点位的坐标公差、接口尺寸都做了对应还原，能够直接用于总布置阶段的干涉校核工作。

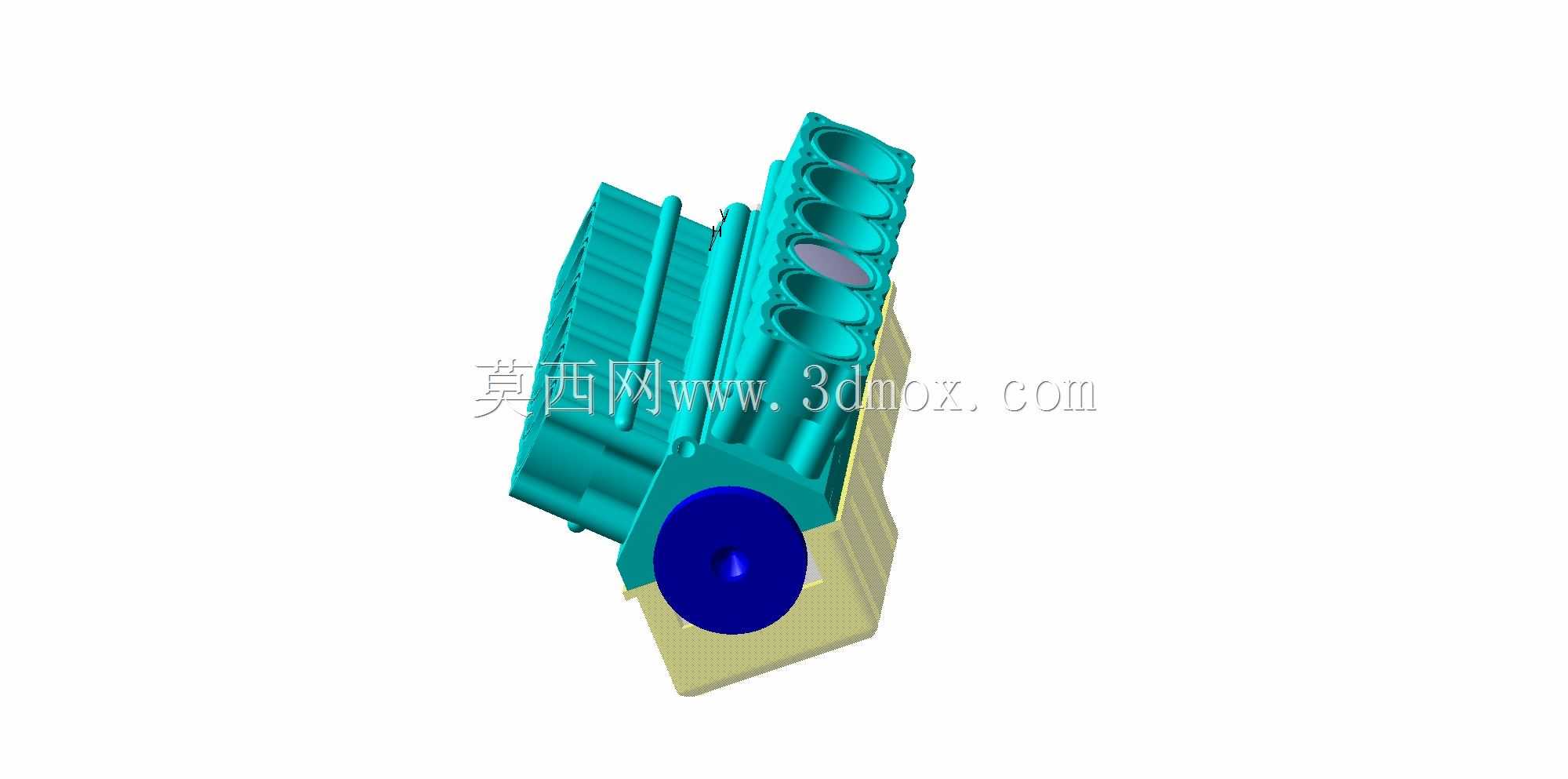

从功能特性来看，该模型完整呈现了直列六缸机型的典型结构：缸体部分采用整体式铸铁/铝合金复合结构设计，六个气缸沿曲轴轴向一字排开，相比V型缸体结构，直列布局的加工工艺性更优，曲轴的动平衡特性更好，运转时的一阶、二阶振动可以通过自身结构抵消，不需要额外加装平衡轴结构，能够有效降低整机的运转噪音与振动水平。模型中清晰还原了缸盖内部的进排气道布局、冷却水套的走向、凸轮轴的安装位置，以及缸体下部的曲轴箱、油底壳的连接结构，前端的皮带轮系、附件安装位也做了完整呈现，包括水泵、发电机、空调压缩机的安装接口都有对应结构体现，能够直观展示发动机附件的传动逻辑。

设计思路上，这套模型完全遵循量产发动机的开发逻辑搭建：首先确定缸心距作为整机的核心尺寸基准，围绕曲轴的回转半径确定活塞的行程、连杆的长度，进而推导缸体的整体高度与宽度边界；进排气系统的布局充分考虑了整车发动机舱的布置空间，进气侧预留了空气滤清器、节气门的安装空间，排气侧的歧管接口位置匹配常见的三元催化器安装角度，避免装车后与底盘部件、转向机构产生干涉。冷却系统的水套结构采用分层设计，能够保证各气缸的冷却均匀性，避免出现局部过热导致的缸体变形问题；润滑系统的主油道在缸体内部的走向也做了结构还原，能够清晰展示机油从油底壳泵送至各摩擦副的路径，包括曲轴轴瓦、凸轮轴轴颈、活塞冷却喷嘴的供油点位都有对应结构体现。

安装边界方面，模型还原了量产机型的典型安装尺寸：整机的长度方向沿曲轴轴向延伸，宽度方向以缸体两侧的凸台为最大边界，高度方向从油底壳底部到气门室盖顶部的尺寸符合主流直列六缸机型的尺寸范围，四个悬置安装点分别布置在缸体两侧的前后端，安装孔位的坐标、孔径都参考量产机型的通用参数设置，能够直接用于悬置系统的匹配设计。前端轮系的皮带包角、张紧轮的安装位置都经过运动校核，不会出现皮带干涉、打滑的问题；后端与变速箱连接的飞轮壳接口尺寸匹配主流手动、自动变速箱的连接标准，能够实现动力输出端的快速对接。

对于结构设计从业者来说，这套模型可以作为直列六缸发动机结构设计的参考模板，在全新机型开发时，可参考其缸体加强筋的布置方式、冷却水套的截面形状、曲轴的平衡块设计思路，缩短前期方案的开发周期；对于设备选型人员来说，可通过模型直观评估发动机的外形尺寸是否适配目标车型的发动机舱空间，提前预判各附件的安装维护空间是否充足；对于三维建模学习者来说，可通过拆解模型的各零部件结构，理解内燃机的装配逻辑与工程设计要点，掌握复杂动力总成的建模思路与结构校核方法。模型中各零部件的装配关系完全按照实际装配顺序搭建，可实现虚拟拆解演示，清晰展示从缸体、曲轴、活塞连杆组到缸盖、配气机构、附件系统的逐层装配关系，帮助从业者快速理解发动机的整体构造与工作原理。
