五缸星形排布往复式径向发动机结构

在早期航空动力领域，燃气轮机尚未大规模应用之前，这类径向排布的往复式内燃机是小型螺旋桨飞机的核心动力选择，其气缸以中央曲轴箱为中心呈辐条状向外均匀辐射布置，相比直列、V型发动机布局，能在更小的整机迎风面下实现更大的总排量，同时曲轴长度大幅缩短，整机刚性更好，抗扭转振动表现更优，非常适合当时轻型飞机对动力单元紧凑性、功重比的要求。除航空场景外，这类结构也被少量应用在早期固定式工业动力机组、小型摩托艇动力上，依靠自身结构特性适配对径向尺寸不敏感但对轴向长度有严格限制的安装场景。

从功能实现逻辑来看，这套结构的核心是通过多缸按固定点火顺序交替做功，推动活塞沿气缸轴线做往复直线运动，再通过连杆将动力传递到中央的单曲柄上，将直线运动转化为曲轴的旋转扭矩输出。五缸的排布方式让相邻气缸的做功间隔角保持在144度，曲轴运转时的扭矩输出波动比更少缸数的径向结构更平缓，同时不会像七缸、九缸结构那样带来过大的整机径向尺寸，平衡了运转平顺性与安装空间需求。每个气缸独立布置散热结构，外露的缸体能在飞行过程中直接利用迎面气流完成冷却，不需要额外布置复杂的水冷管路与散热系统，大幅降低了动力系统的结构复杂度与故障概率，适配早期航空场景下维护条件有限的使用环境。

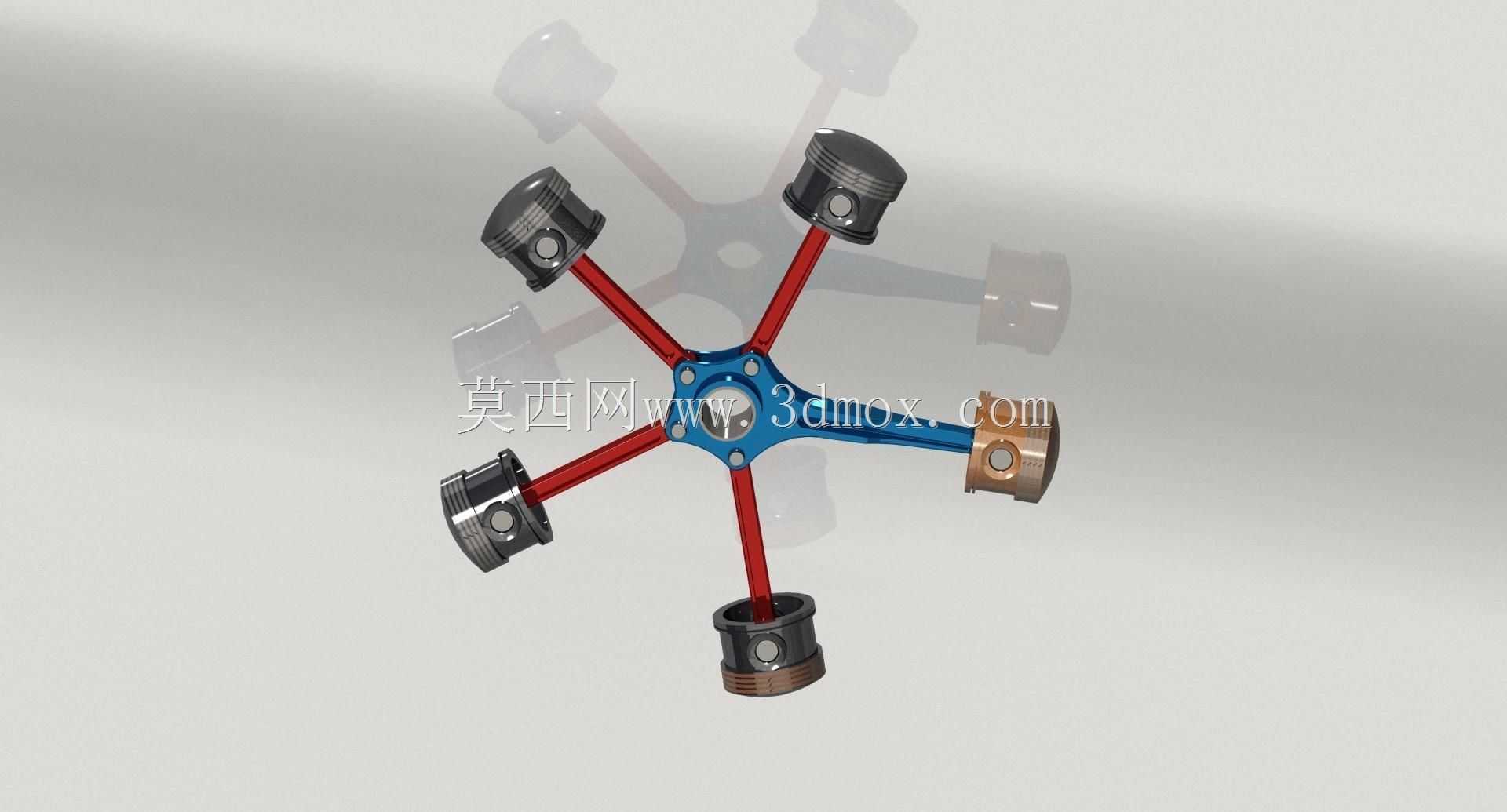

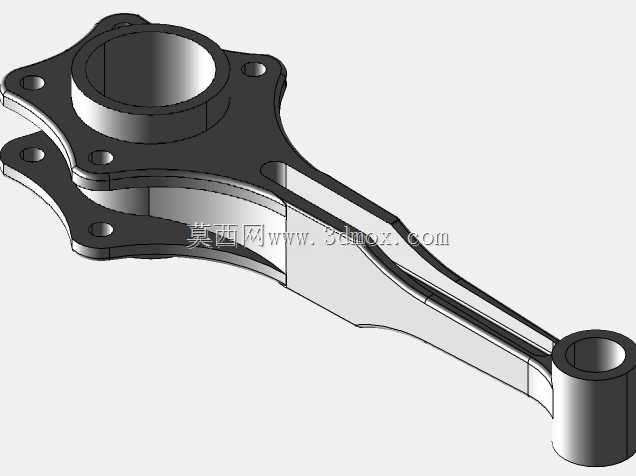

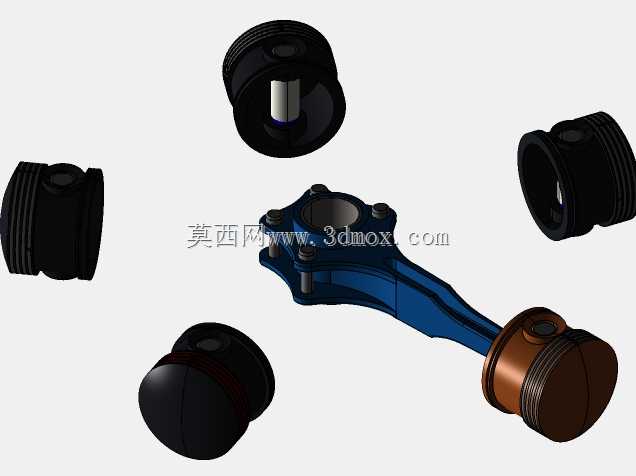

设计过程中首先要确定的是中央曲柄的偏心距，这个参数直接决定了活塞的行程长度，结合预设的缸径参数就能确定单缸排量，再根据目标输出功率、转速区间调整压缩比参数，匹配对应的燃烧室结构。连杆组件采用了主副连杆结构，一个主连杆直接连接曲柄销，其余四个气缸的连杆通过铰接方式连接在主连杆的大端凸缘上，这种设计能避免多连杆直接铰接在曲柄销上带来的轴向尺寸过大问题，同时保证各缸活塞的运动规律符合设计预期，减少不同气缸之间的运动干涉。气缸的辐射角度经过精确计算，保证相邻气缸之间留有足够的散热间隙，同时缸体与中央曲轴箱的连接法兰面保持统一的加工基准，降低装配时的同轴度误差。

安装边界方面，这类径向发动机的整机轮廓呈正五边形分布，最大径向尺寸由最外侧活塞的上止点位置决定，安装时需要在中央曲轴箱位置设置主安装节，承担整机的主要重量与扭矩反力，在气缸外侧的对应位置设置辅助安装点，抵消运转过程中产生的振动载荷。曲轴的输出端从曲轴箱前端伸出，通过法兰与螺旋桨或其他负载连接，安装时需要保证输出轴与负载轴的同轴度误差控制在允许范围内，避免额外的径向载荷加速轴承磨损。曲轴箱内部设计有集成的润滑油道，不需要在外部布置复杂的润滑油管路，减少了外部泄漏点，同时润滑油依靠曲轴旋转的离心作用就能实现各摩擦副的润滑，在一定飞行姿态范围内都能保证可靠润滑，适配飞行器机动飞行时的姿态变化需求。

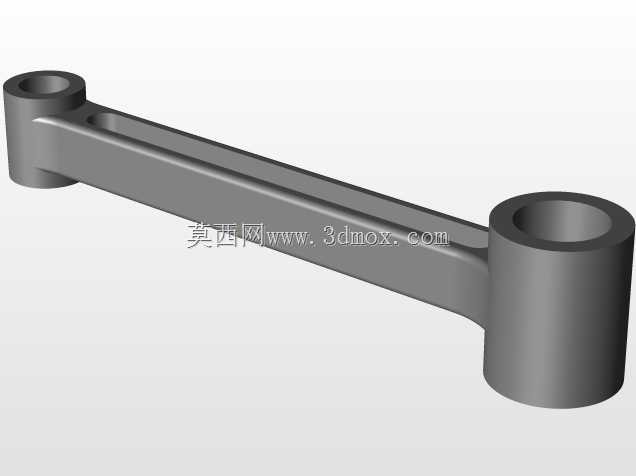

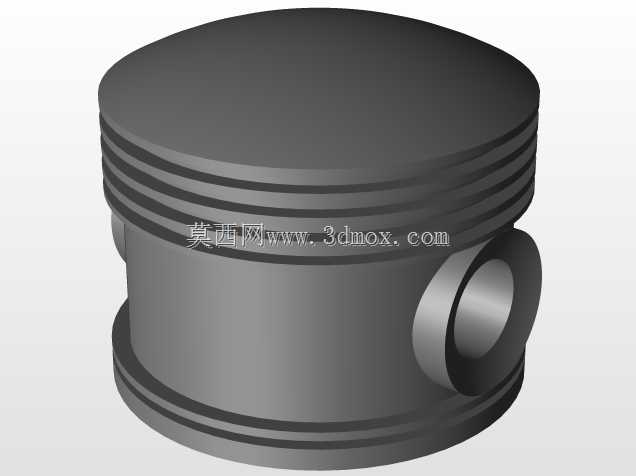

结构细节上，活塞采用了轻量化的铝合金材质，搭配三道活塞环实现气缸密封，两道气环负责密封燃烧室内的高压燃气，一道油环负责刮除缸壁上多余的润滑油，避免润滑油进入燃烧室参与燃烧。连杆采用高强度合金钢锻造而成，杆身截面经过优化，在保证足够强度与刚度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷。气缸外壁设计有均匀分布的散热鳍片，鳍片的高度与间距经过匹配计算，保证在典型飞行速度下的迎面气流能带走足够的热量，将缸体温度控制在材料允许的工作范围内，避免过热导致的材料强度下降、润滑失效等问题。
