内燃机凸轮环气门正时双方案结构设计

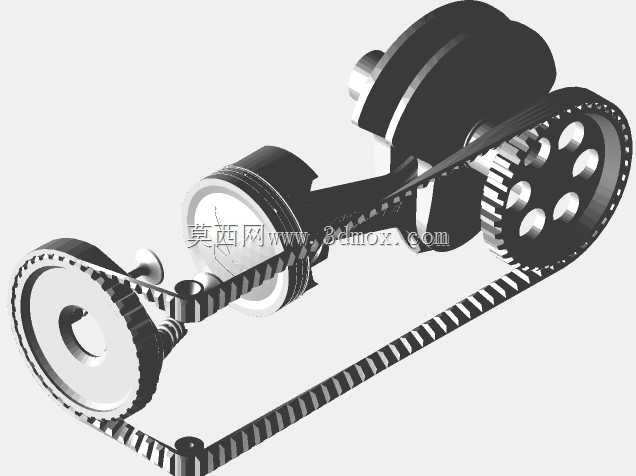

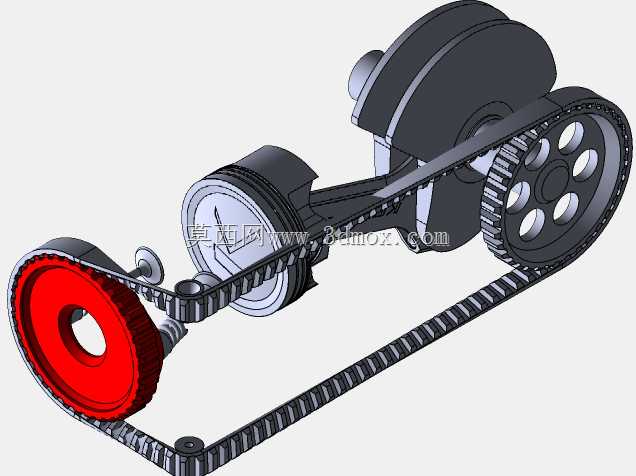

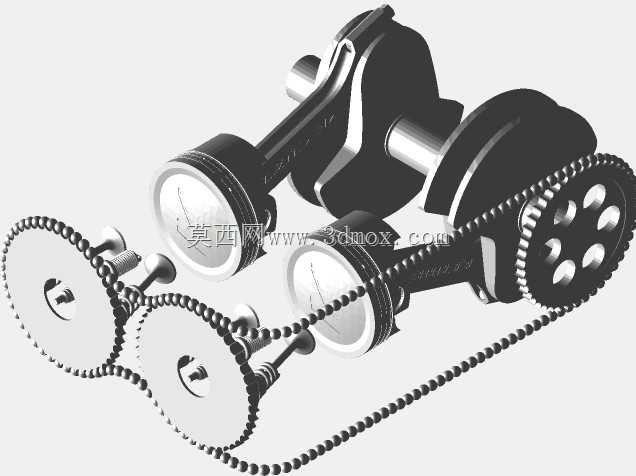

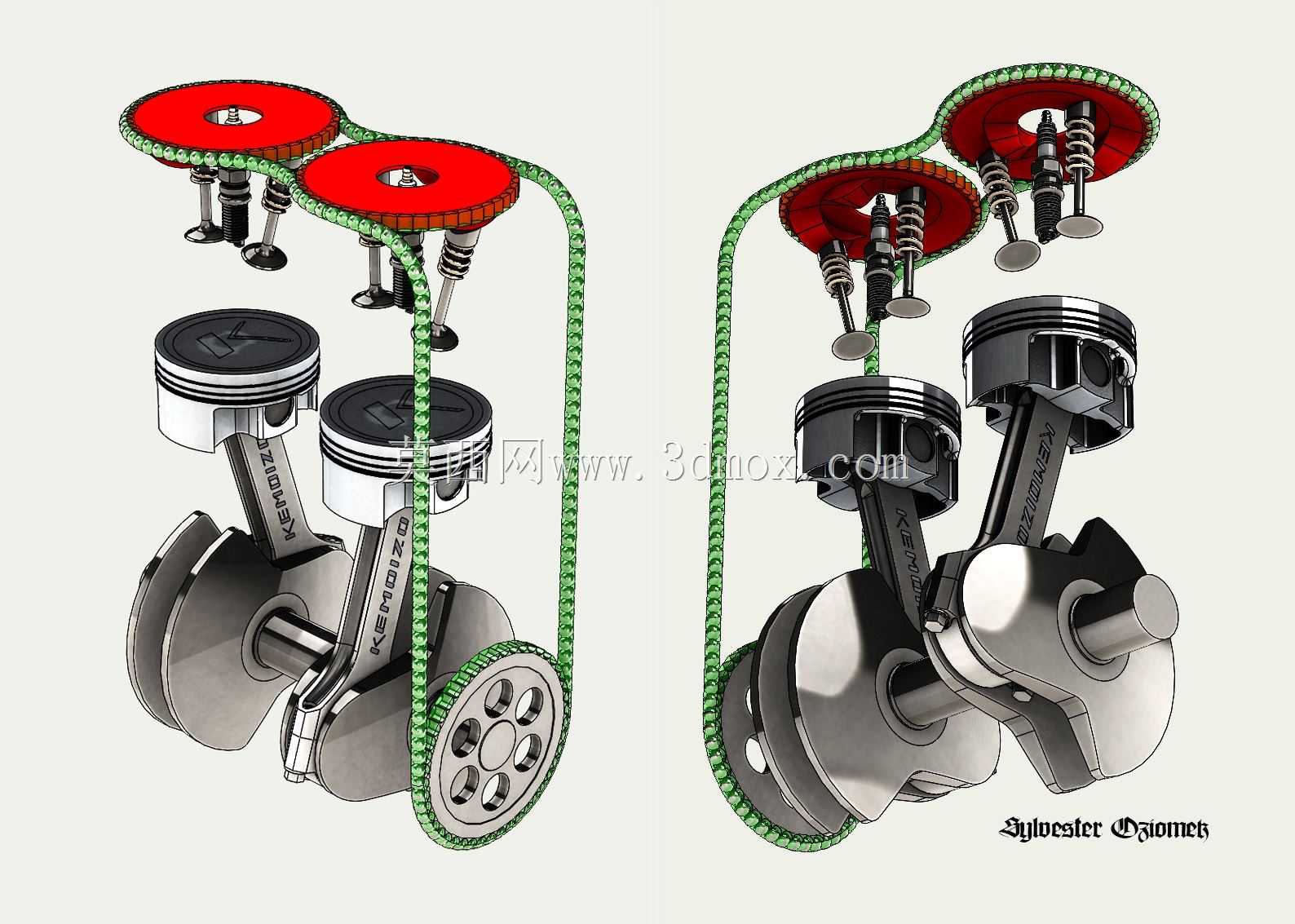

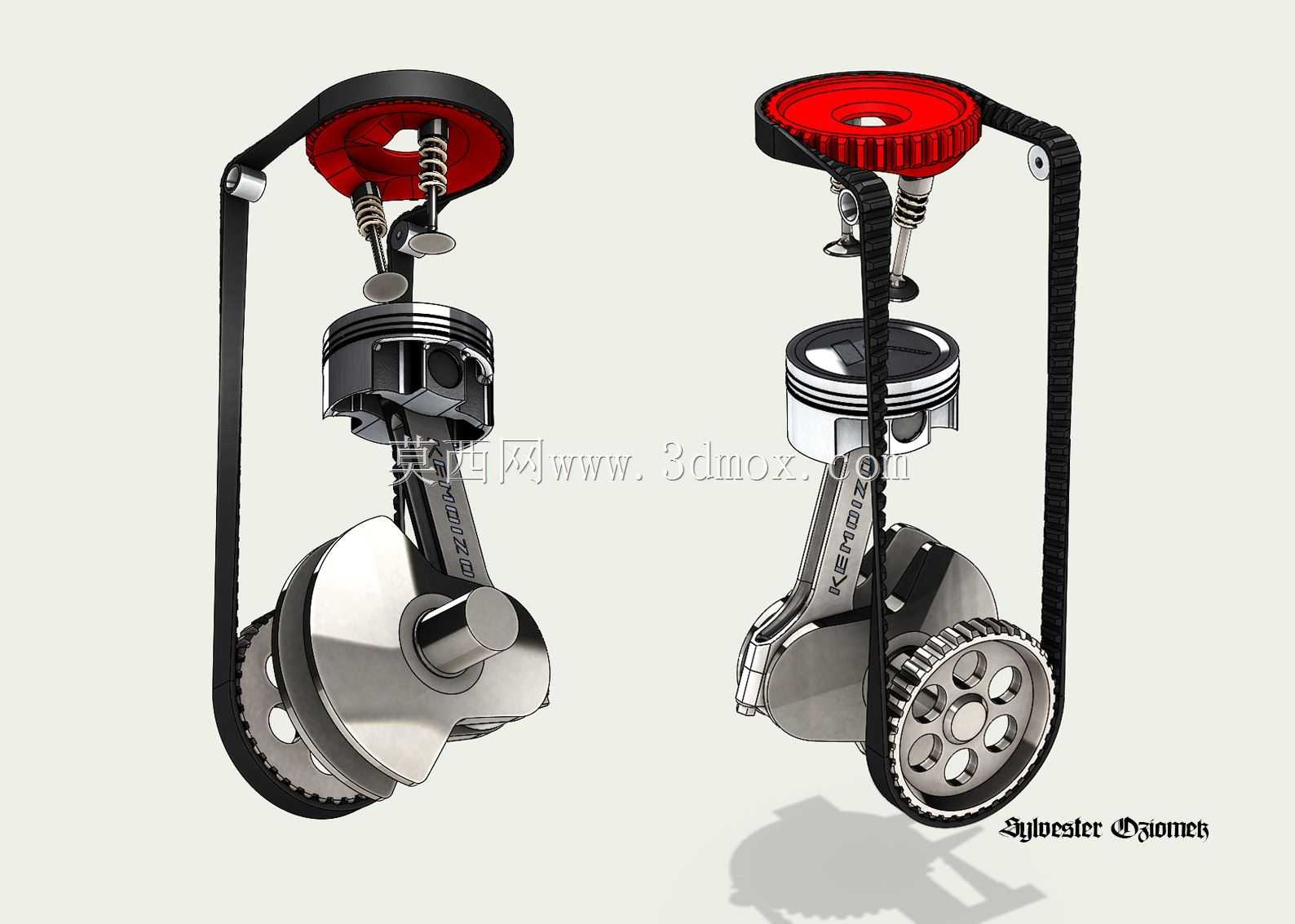

这套配气结构方案针对传统凸轮轴式配气机构的固有局限做了重构设计，核心是用环形凸轮构件替代传统的一体式凸轮轴，适配直列双缸四冲程内燃机的配气正时需求，可覆盖小排量通用动力、小型摩托动力、便携发电机组动力这类对配气机构紧凑度、传动效率有较高要求的应用场景。从结构布局来看，两套备选方案均保留了传统内燃机的曲柄连杆核心结构，活塞、连杆、曲轴的安装接口与常规同排量机型保持通用，活塞销孔中心距、曲轴主轴径安装位、缸盖燃烧室边界尺寸都遵循通用小排量双缸机的安装规范，不需要对缸体、缸盖的主体毛坯做大幅改动就能完成适配，能大幅降低新方案落地的改造成本。第一版皮带驱动凸轮环方案，将两个独立的环形凸轮构件布置在缸盖顶部对应各缸进排气门的位置，通过同步皮带连接曲轴前端的驱动轮与凸轮环的外沿传动槽，传动比严格匹配四冲程机曲轴转两圈、气门完成一次完整开闭循环的正时要求，凸轮环的内沿加工有对应气门升程曲线的型面，直接驱动气门挺柱完成开闭动作，省去了传统配气机构的凸轮轴支撑轴颈、摇臂支座等结构，能有效降低缸盖部分的整体高度，同时皮带传动的低噪音特性也适配民用小型动力的NVH需求。第二版浸油滚珠驱动方案，将驱动介质整合在发动机润滑油路内部，通过一组浸在润滑油中的滚珠在封闭通道内循环运动来驱动凸轮环转动，这种结构完全取消了外部传动构件，传动路径完全封闭在机体内部，能避免外部传动带老化、张紧力衰减带来的正时偏移问题，同时润滑油可以持续对驱动接触面做润滑冷却，适合高转速、长时间连续运行的动力场景，比如小型应急发电机组、园林机械动力这类维护间隔要求长的设备。两套方案的气门弹簧座、气门油封、气门锁片的安装尺寸都和传统机型通用，维修替换时不需要单独定制配件；凸轮环的型面可以根据不同的动力输出需求做调整，比如偏向低扭输出的机型可以增大气门重叠角的型面段长度，偏向高转功率输出的机型可以优化型面的升程变化率，不需要改动整体安装边界就能完成性能调校。从安装边界来看，两套方案的整机宽度相比传统顶置凸轮轴双缸机缩小约12%，高度降低约8%，对于安装空间受限的小型动力设备来说，能给油箱、消音器、空滤等外围部件留出更多布置余量，同时减少的传动构件也降低了整机的往复运动质量，对提升动力响应速度、降低传动损耗有实际帮助。在结构可靠性设计上，凸轮环的支撑采用分段式耐磨衬套，衬套材质和传统凸轮轴轴瓦通用，磨损后可以单独更换不需要更换整个凸轮环构件；正时标记的设置位置和传统机型保持一致，维修人员不需要重新学习正时校对流程就能完成装配调整，降低了新结构的推广门槛。
