商用自动扶梯梯级传动结构装配设计

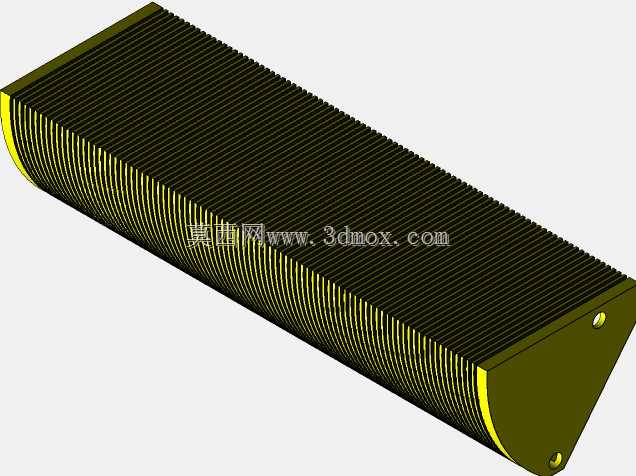

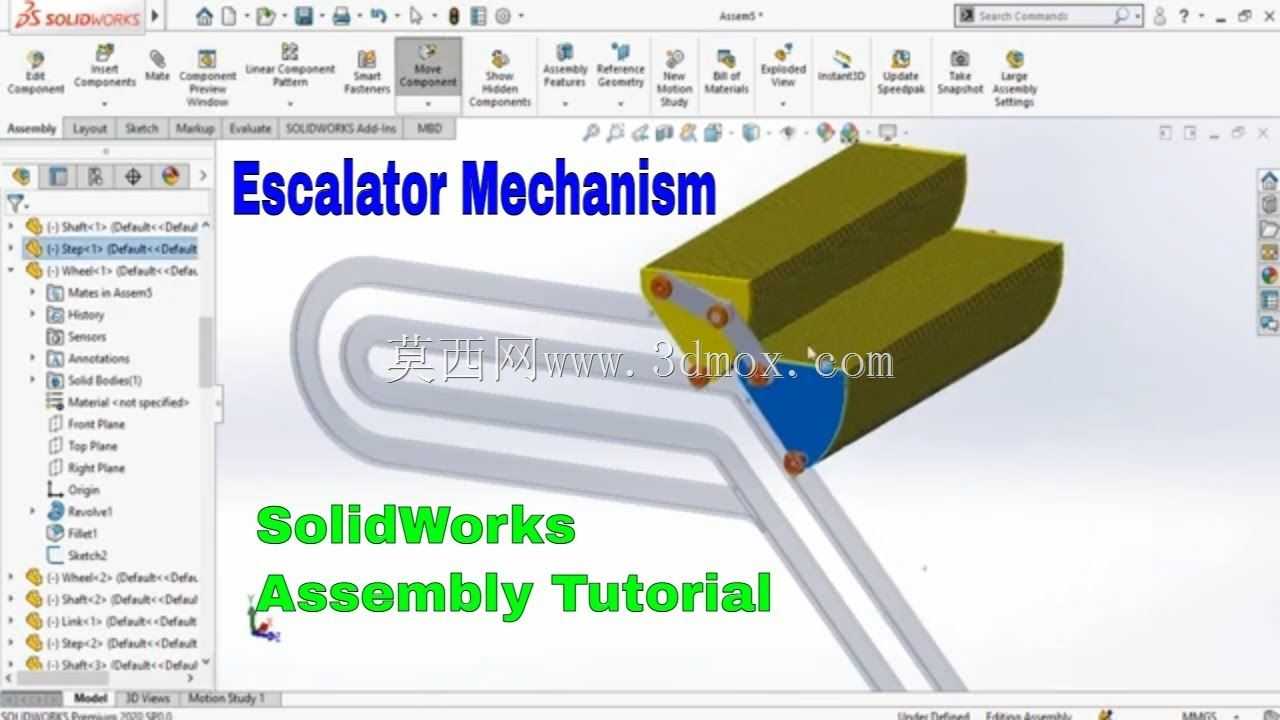

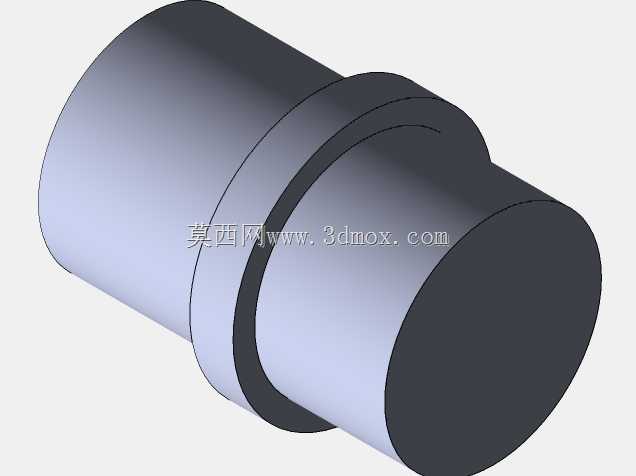

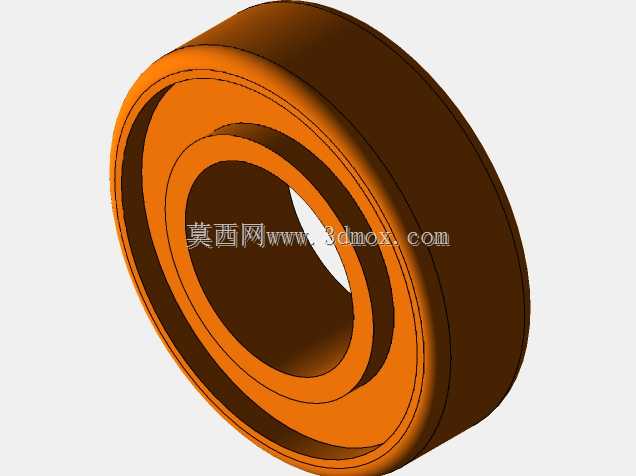

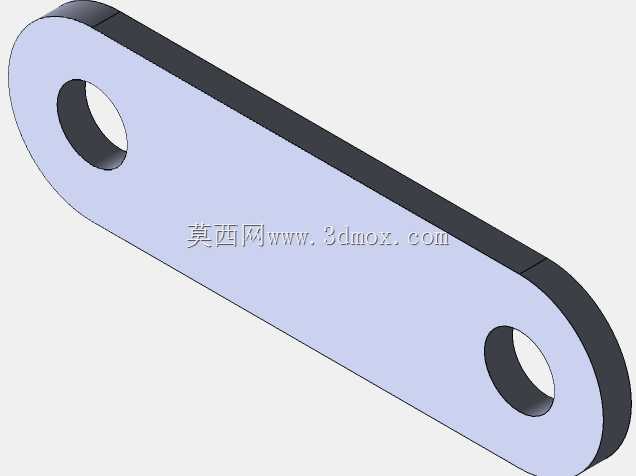

这套自动扶梯的装配结构，核心服务于商超、轨道交通站点、公共场馆这类大流量连续载客的垂直输送场景，日常承担着不同层高之间的人员循环输送任务，相比直梯能承载更大的瞬时客流，且无需等待轿厢停靠，人员可随到随行，是公共区域人流疏导的核心输送设备。从结构功能来看，这套装配重点还原了梯级的循环回转逻辑，梯级在工作段始终保持踏面水平，到端部回转位置时会顺着导轨轨迹完成翻转，沿返程段回到下端站重新进入载客循环，整个过程中梯级的运行轨迹完全由梯路导轨的型线约束，不会出现踏面倾斜、卡滞的问题。设计过程中首先要锁定的是上下端站的回转中心距，这个尺寸直接决定了扶梯的整体提升高度和水平投影长度，常规商用场景下，梯级宽度根据客流需求分为600mm、800mm、1000mm三个常用规格，对应的安装边界需要预留两侧各100mm以上的护壁板安装空间，水平段长度要满足人员上下梯时的站立缓冲需求，避免刚踏上梯级就进入抬升段导致站立不稳。梯级主轮和副轮的轮距匹配是装配时的核心要点，主轮卡入主驱动链的链节卡槽内，由驱动链轮带动沿主导轨运行，副轮则沿副导轨轨迹随动，两者的轴距公差需要控制在0.1mm以内，否则梯级运行到回转段时会出现轮组卡滞、梯级碰撞的问题。扶手带的传动轮组和梯级驱动链采用同步传动比设计，保证扶手带运行速度和梯级运行速度差不超过2%，避免人员扶握时出现手部拖拽的安全隐患。整个梯路的导轨段分为工作段直线导轨、端部回转弯轨、返程段直线导轨三个部分，弯轨的曲率半径需要和梯级副轮的回转轨迹完全匹配，既要保证梯级翻转时不与周边结构发生干涉，也要控制梯级在回转过程中的运行噪音，避免金属结构硬摩擦产生异响。安装边界上，扶梯的桁架两端需要和建筑结构的承重梁可靠连接，上端站的承重支点要能承载整梯自重加满载客流的总载荷，下端站的支点需要预留水平调节余量，抵消建筑沉降带来的安装偏差。梯级表面的踏面齿槽和梳齿板的齿形需要完全啮合，间隙控制在1.5mm以内，防止鞋带、衣物边角卡入缝隙引发安全事故。这套装配结构在建模时完全按照实际装配约束关系搭建，所有运动副都保留了实际的转动、滑动自由度，可直接用于运动仿真验证，检查梯级全行程的干涉情况、轮组与导轨的贴合度，也能用于校核驱动链轮的受力情况，匹配对应的驱动电机功率。实际工程应用中，这类梯路结构的装配精度直接决定了扶梯的运行寿命和乘坐舒适度，导轨拼接处的阶差需要控制在0.05mm以内，否则梯级经过拼接位置时会产生明显的颠簸感，长期运行还会加剧轮组的磨损。梯级链条的张紧度需要在装配时预留合适的下垂量，过紧会增大运行阻力、加速链条磨损，过松则会出现链条跳齿、梯级运行抖动的问题。
