弧面凸轮间歇分度传动机构设计

项目分类:3D模型 发布时间:2021-10-12 ID:316706
  • 弧面凸轮间歇分度传动机构设计
  • 弧面凸轮间歇分度传动机构设计
  • 弧面凸轮间歇分度传动机构设计
  • 弧面凸轮间歇分度传动机构设计

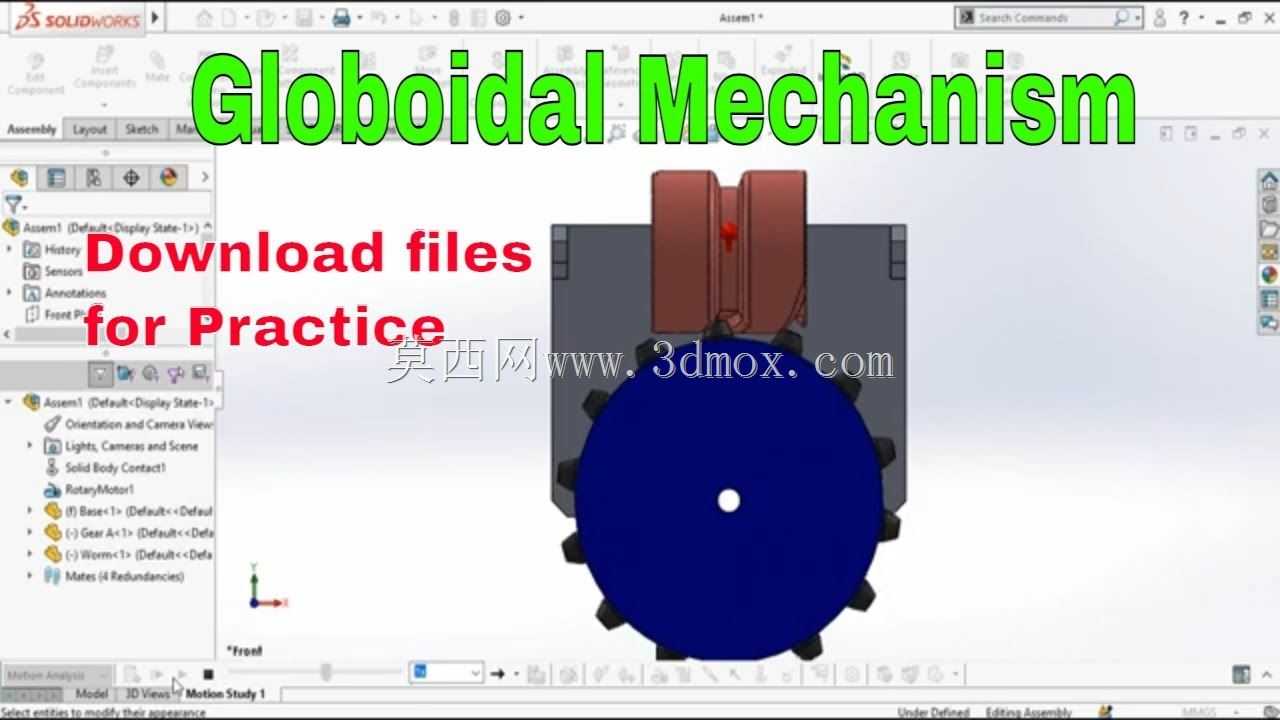

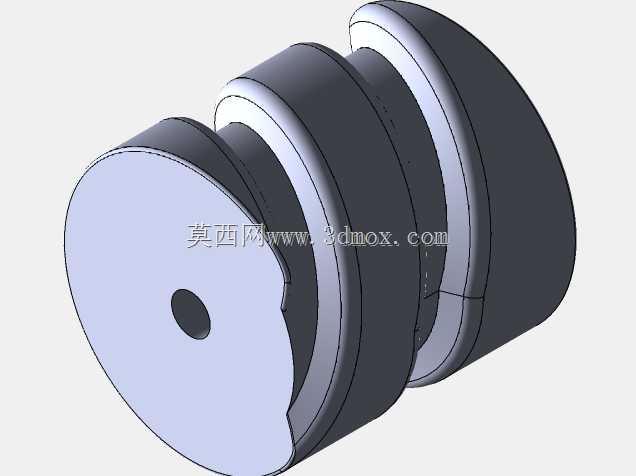

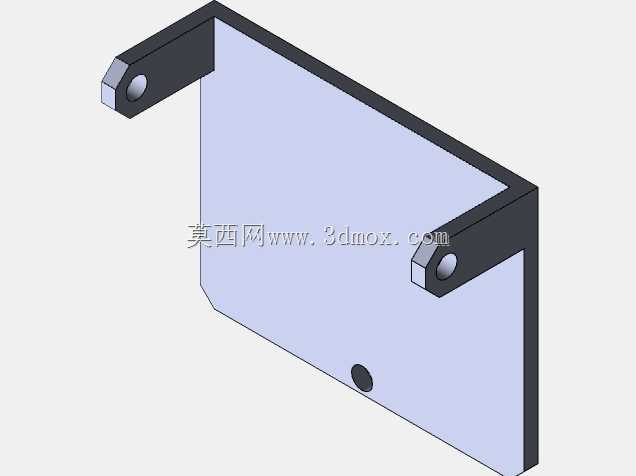

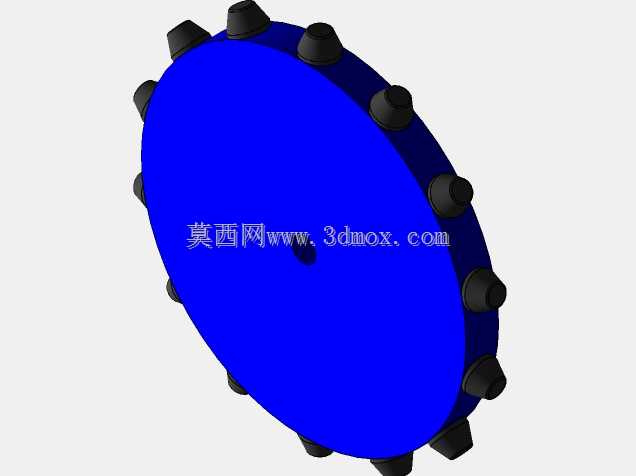

在多工位自动化装配、检测、灌装类设备的传动链设计中,间歇分度机构是决定工位切换精度与运行稳定性的核心部件,弧面凸轮分度机构凭借其传动平稳、定位刚度高、分度精度保持性好的特点,在中高速多工位设备中应用占比逐年提升。这套弧面凸轮分度机构的三维建模过程,完全围绕实际设备的工位布局需求展开,首先需要明确的是输出端的工位数与单工位停留时长,这两个参数直接决定了凸轮曲线段与停歇段的角度分配,建模时优先将输出端的分度盘回转中心与弧面凸轮的输入轴中心按照空间垂直交错的布局定位,两者的中心距是整个机构安装的核心边界尺寸,直接决定了整套机构在设备机架上的安装占位,设计时需要结合设备内部的传动空间预留,避免与周边的送料组件、检测探头产生运动干涉。从功能实现逻辑来看,弧面凸轮的轮廓曲面是整个机构的核心,建模过程中需要按照选定的运动规律逐点生成凸轮的工作廓面,要保证滚子与凸轮廓面在啮合过程中不存在间隙,同时在停歇段凸轮的定位环面要完全贴合分度盘上的圆柱滚子,实现输出端的无间隙锁止,避免工位停留过程中出现位置偏移,影响工位上的装配或检测精度。分度盘上的滚子安装采用等圆周均匀分布的布局,滚子的直径与数量需要匹配凸轮的廓面曲率,避免啮合过程中出现应力集中导致的早期磨损,滚子与分度盘本体的连接采用销轴定位的结构,保证滚子可以顺畅自转,减少啮合过程中的滑动摩擦,提升整套机构的使用寿命。在安装边界的考量上,这套机构的输入轴端预留了与同步带轮、链轮直连的安装轴径与键槽结构,不需要额外加装过渡连接座,可以直接对接设备的主传动电机输出端,减少传动链的累积误差;输出端的分度盘端面预留了工装转盘的安装螺孔与定位止口,工装载具可以直接固定在分度盘上,不需要额外设计转接法兰,压缩了整套分度单元的轴向安装尺寸。实际应用场景中,这类弧面凸轮分度机构常被用在制药行业的胶囊灌装设备、食品行业的多工位封口设备、电子行业的元器件自动组装设备中,相比槽轮机构、棘轮机构这类传统间歇传动部件,弧面凸轮机构在高速运行下的冲击与噪声明显更低,分度精度可以长期保持在弧分级,不需要频繁调整锁紧间隙,维护周期更长。建模过程中特意对机构的运动极限位置做了干涉检查,模拟了输入轴连续回转状态下,凸轮与分度盘滚子、机构壳体之间的最小安全间隙,保证在实际加工装配后,不会因为零件加工公差导致运动卡滞;同时对停歇段的锁止面做了贴合度验证,确保在输出端承受额定工位负载的情况下,不会出现位置窜动。很多工程师在选型这类分度机构时,容易忽略输入轴的悬臂负载与输出端的倾覆力矩限制,建模时特意在输入、输出轴的轴承安装位做了加强结构设计,匹配对应的圆锥滚子轴承来承受径向与轴向的复合载荷,保证机构在承受工位侧装负载时,轴系不会出现挠曲变形,影响啮合精度。整套机构的外形轮廓采用方正的安装基座设计,基座底面预留了统一规格的安装槽,可以直接固定在标准铝型材机架或者钢板焊接机架上,安装时只需要保证输入轴与电机输出轴的同轴度,以及输出端与工装转盘的端面跳动公差,即可快速完成装配调试,不需要做复杂的位置调整。在传动特性上,弧面凸轮的廓面设计采用了修正正弦加速度运动规律,在分度启动与停止的瞬间不存在刚性冲击,柔性冲击也控制在极小的范围内,适合100-300次/分钟的中高速分度工况,相比平行分度凸轮机构,弧面凸轮的结构更紧凑,相同分度数下的径向尺寸更小,更适合设备内部安装空间受限的场景。建模时也充分考虑了润滑与维护的需求,在凸轮与滚子的啮合腔预留了润滑油注油通道,基座底部设置了排油口,日常维护时不需要拆解整套机构即可完成润滑油的更换,降低了设备的运维成本。
