螺旋锥纹管路连接构件三维结构

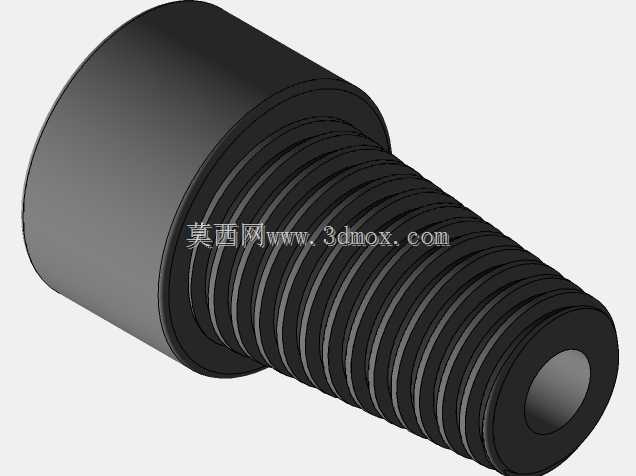

在液压站油路排布、车间压缩空气管网布设、小型制冷机组冷媒管路连接这类场景里，锥螺纹管件是绕不开的基础连接件，和直螺纹密封靠密封圈填缝的逻辑不同，这类带锥度的螺纹依靠牙型自身的过盈挤压实现密封，不需要额外加装密封垫就能耐受一定的管路压力，在安装空间局促、不方便放置密封件的点位优势格外明显。做这个构件的三维建模时，首先要卡死的是螺纹锥度的基准参数，不能直接拿普通直螺纹的牙型扫掠就完事，得先确定锥面的母线斜度，让每一圈螺纹的大径、中径、小径沿着轴向按固定比例收窄，保证实际拧入对接件的时候，从第三牙开始就能形成均匀的挤压接触面，不会出现某几圈牙挤死、其余牙完全虚接的情况，不然实际试压的时候很容易从虚接的位置出现渗漏。建模过程中要特意把螺纹起始端的不完整扣做出来，现实里车削加工锥螺纹的时候，进刀位置总会有半圈左右的不完整牙型，要是把模型做成全牙从端面直接起始，实际加工出来的零件拧入深度就会和模拟的尺寸对不上，现场配装的时候很容易出现拧到位了朝向不对、或者拧到预设深度还没实现密封的问题。从安装边界来看，这类锥螺纹管件的外接端要预留足够的扳手操作空间，不能只算零件本身的外形尺寸，要考虑实际装配时活扳手或者管钳的转动余量，一般在六角拧合面的径向要留出至少一倍螺母对边尺寸的操作空间，轴向要留出能让管钳咬合的直管段长度，不然现场安装的时候工具卡不进去，就算模型做的再精准也没法顺利装配。另外要注意螺纹收尾段的退刀结构，不能让螺纹直接截止在管件本体的台肩位置，要留出一小段平滑的退刀过渡区，不然车削加工的时候刀具会直接撞到台肩面上，既打坏刀具也会让零件端部产生毛刺，影响密封面的贴合效果。这类锥螺纹构件在实际使用中，大多用在中低压的流体管路里，不管是输水、输油还是输送低压惰性气体，只要螺纹的加工精度达标，配合少量密封带就能实现可靠密封，相比法兰连接的结构体积更小，拆装也更方便，在小型设备的内部管路排布里能大幅节省空间，不用预留法兰盘的安装位置和螺栓拧固的操作空间。建模的时候还要特意区分密封段和非密封段的尺寸差，锥度段的长度要匹配常用的对应规格拧入深度，不能做的过长导致拧入时撑裂对接的内螺纹件，也不能做的过短导致啮合牙数不够，承压的时候出现螺纹滑牙脱开的问题。一般来说，常规规格的锥螺纹有效啮合牙数控制在5到7牙就足够满足常用的中低压管路承压需求，牙数太多不仅拧装费力，还容易因为螺纹加工的同轴度误差导致牙型受力不均，反而影响密封效果。另外在管件的流通内径设计上，要保证和对接管路的通径保持一致，不能在锥螺纹段出现突兀的缩径或者扩径，不然管路输送流体的时候会在变径位置产生紊流，增加管路的压力损失，要是用在液压系统里还可能在缩径位置产生空蚀，长期使用会损坏管件内壁。做三维结构的时候还要把端部的倒角做准确，外螺纹起始端的倒角角度要和螺纹锥度匹配，方便装配的时候对准内螺纹的入口，不会因为端口的毛刺把内螺纹的牙型刮坏，很多新手建模的时候容易忽略这个小倒角，实际装配的时候工人往往要对半天才能拧入，稍微偏斜就会把螺纹拧歪，直接导致整个连接件报废。
