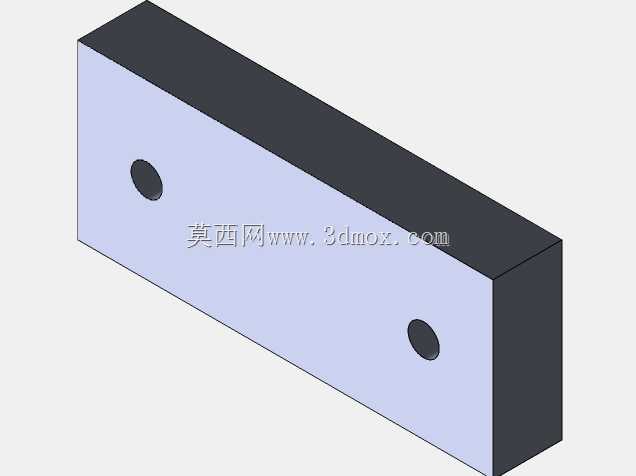

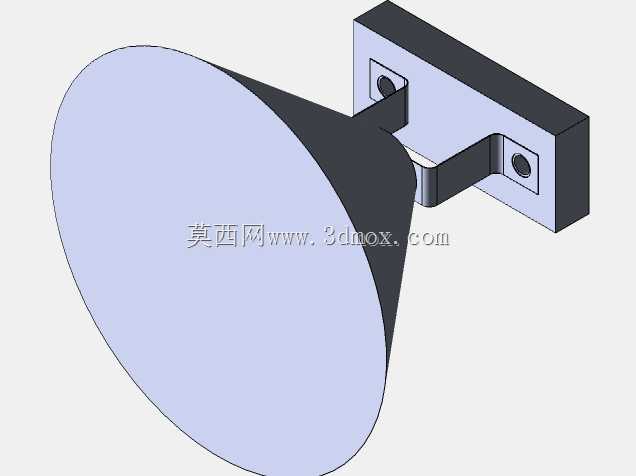

在工装夹具、自动化输送线、小型设备机架的装配场景里,这类带双安装孔的矩形垫块是出镜率极高的基础支撑零件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,往往是随便拉个方块打两个孔就出图,实际装配时才会发现各种适配问题。从实际使用场景来看,这类垫块主要承担三个核心作用:一是在叠层装配结构里填补装配间隙,调整零部件的安装高度,避免不同部件之间出现硬干涉,比如在输送线侧边安装导向条时,若导向条与机架型材之间存在高度差,就可以通过不同厚度的垫块来调整导向面的水平度,保证物料输送过程中不会出现卡滞;二是作为受力缓冲的过渡件,当被连接件的接触面硬度较低、或者紧固螺栓的压紧力较大时,垫块可以分散螺栓的压紧应力,避免被连接件表面出现压痕甚至变形,比如在薄铝板机架上安装气缸、传感器支架这类需要频繁紧固调整的部件时,加装钢质垫块就能防止反复拆装螺栓导致铝板螺纹滑牙、表面凹陷;三是作为定位基准的辅助件,在一些需要快速拆装换型的工装里,垫块的两个安装孔可以与定位销配合,实现工装模块的快速对位,减少换型时的调整时间。
从设计思路上看,这个垫块的结构没有做多余的异形处理,整体采用规则长方体构型,首先是出于加工成本的考量,规则矩形块可以直接通过型材下料、铣面、钻孔的常规工序完成加工,不需要开模或者做特殊的成型工艺,小批量制作时甚至可以直接用标准钢板线切割成型,加工周期短、成本可控。两个安装孔采用对称布置的方式,孔中心距的公差一般会控制在±0.02mm范围内,保证安装时螺栓可以顺利穿过,不会出现别劲的情况,孔的端面做了0.2mm的倒角处理,既可以去除钻孔产生的毛刺,避免装配时毛刺刮伤连接件表面,也能引导螺栓顺利穿入,提高装配效率。垫块的厚度尺寸需要根据实际的安装间隙来确定,常规使用场景下厚度范围在5mm到30mm之间,厚度方向的平行度公差一般控制在0.03mm以内,保证支撑面的贴合度,避免装配后出现倾斜导致受力不均。
关于安装边界的考量,设计时首先要确定安装孔的孔径与所用螺栓的匹配关系,比如采用M6螺栓时,安装孔直径一般做6.5mm的光孔,预留一定的调整余量,方便安装时微调垫块的位置;孔中心到垫块侧边的距离要大于螺栓直径的1.5倍,避免螺栓拧紧时侧边出现开裂的情况,同时也要留出足够的扳手空间,保证装配时扳手可以顺利操作,不会和周边结构产生干涉。垫块的长宽尺寸需要大于被支撑部件的接触面宽度,保证支撑力可以完全覆盖被支撑件的安装面,避免出现悬臂受力的情况,比如支撑宽度20mm的型材支架时,垫块的宽度一般要做到25mm以上,长度方向覆盖两个安装孔的同时,两端各留出5mm以上的余量。材质选择上,常规工况下采用45号钢做发黑处理即可,满足强度要求的同时具备一定的防锈能力;如果是在腐蚀环境下使用,可以选择304不锈钢材质;如果是需要轻量化的场景,也可以采用6061铝合金做硬质阳极氧化处理,降低零件重量的同时保证表面硬度。
在实际建模过程中,这类零件的参数化设计很重要,可以把厚度、孔中心距、孔径、长宽尺寸都设置为可调参数,后续不同场景使用时只需要修改对应参数就能快速生成新的模型,不需要重新绘制草图。建模时要注意安装孔的深度方向不要做通孔之外的多余结构,避免加工时出现多余工序,同时要在模型里标注好关键的形位公差,比如两个安装面的平行度、安装孔相对于基准面的垂直度,这些公差会直接影响后续的装配精度。很多新手在做这类零件时会忽略倒角和毛刺去除的结构设计,导致加工出来的零件边缘锋利,装配时容易划伤操作人员,也容易刮坏相邻零件的表面涂层,这些细节虽然不影响零件的核心功能,但却是衡量结构设计人员工程经验的重要标志。另外在装配验证时,要注意检查垫块安装后是否会和周边的运动部件产生干涉,比如在直线模组旁边安装垫块时,要确认滑块运动到极限位置时不会和垫块发生碰撞,预留至少2mm的安全间隙,避免设备运行时出现撞机事故。
